PT-721 钳式交流电流探头(1200A,100KHz)

介绍 PT-721 频率:100KHz 电流测量范围:0.1A-10A,10A-200A, 200A-1200A 钳口大小:52mm
品牌 PINTECH品致
型号 PT-721
产品参数
介绍
PT-721 频率:100KHz 电流测量范围:0.1A-10A,10A-200A, 200A-1200A 钳口大小:52mm
品牌
PINTECH品致
型号
PT-721
我知道了
产品详情产品规格书

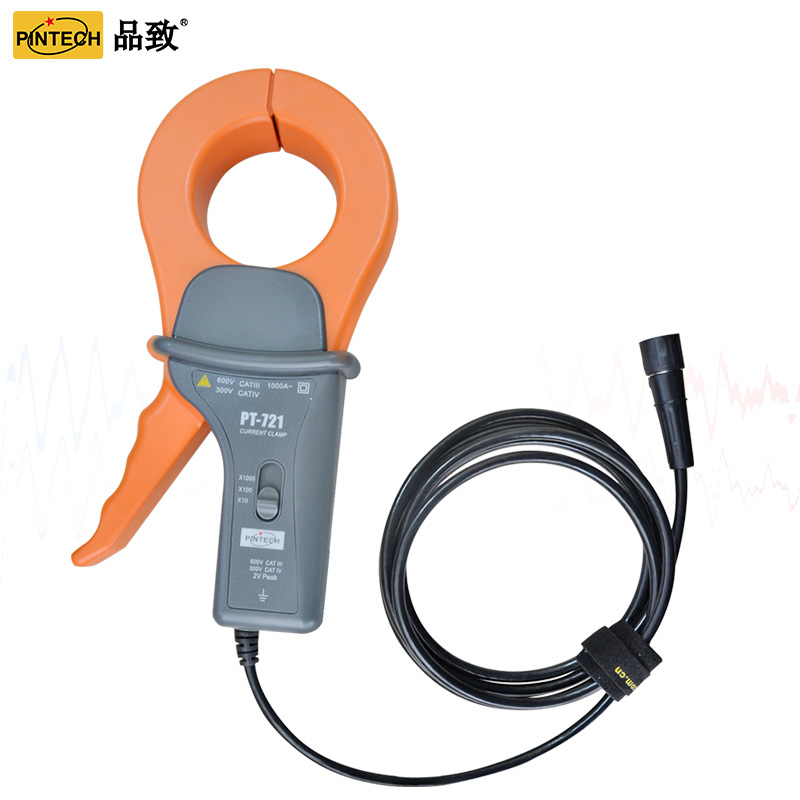

交流电流探头PT-721

1.1200A高精确度线性测量,均匀分布线圈以最在化相移,磁性元件激励调整系统,最大钳住ø52mm导体,微金属线圈适用于电力功率计。


2.带绝缘BNC同轴电缆,与任何成用表、电表、记录仪、示波器等搭配使用,容易显示和测量电流波形,输出产生mV信号。具有3个量程,是A621、i1000s等产品OEM品牌。


电流量程

0.1A~10A

10A~200A

200A~1200A

输出转换比

100mV AC/A AC

10mV AC/A AC

1mV AC/A AC

输出误差

≤3%+10mV

≤2%+5mV

≤1%+1mV

测量条件

F23℃±3℃,20~75%RH,正弦频率48Hz~65Hz,失真度<1%,无直流成分,外磁场<40A/m,无交流磁场,中心测试样本,负载阻抗≥1MΩ和≤47p

带宽

10Hz~100kHz(-3dB)

最大dV/dt

10A/μs

最大电流

在<1kHz频率时,1000A连续电流(此频率之外限制比例):1200A大约最大40分钟(在测量>20分钟时暂停)

负载阻抗

≥1MΩ和≤47pF

上升/下降时间

≤40us

工作电压

600V rms

共模电压

600V CAT III 和干扰等级2

叠加直流电流影响

≤30A DC时,<输出信号1%;

最大颚口直径

53mm(具有专利开合)

最大导体尺寸

电缆:最大直径Ф52mm;总线线束;单江流排5х5mm、四汇流排30х5mm

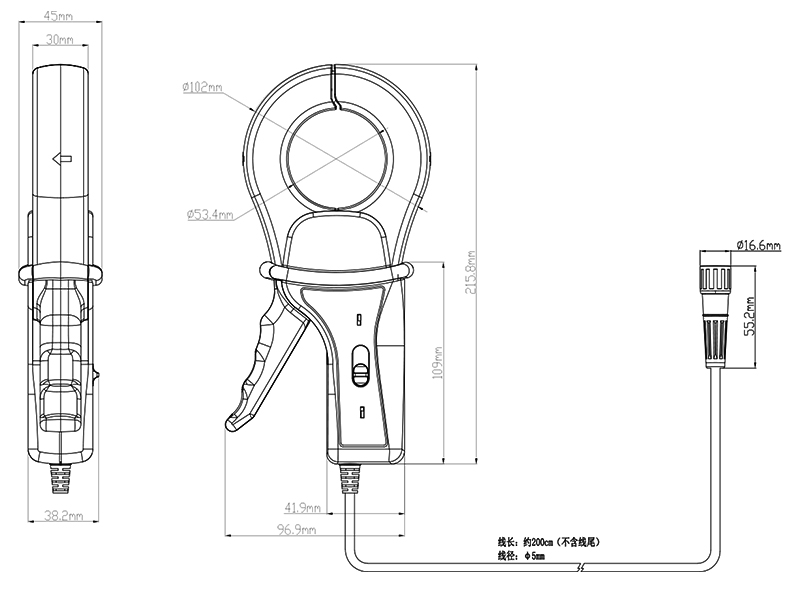

钳头尺寸

216х111х45mm

重量

500g
