PT740-3A 交直流电流钳(1400A,150KHz)

介绍 PT740-3A(带有BNC接头) 输入:AC:0.2-140A,DC:0.4-140A;AC:140-1400A DC:140-1400A 变比:1A/10mV,1A/1mV 自动归零,使用BNC接头输入示波器
品牌 PINTECH品致
型号 PT740-3A
产品参数
介绍
PT740-3A(带有BNC接头) 输入:AC:0.2-140A,DC:0.4-140A;AC:140-1400A DC:140-1400A 变比:1A/10mV,1A/1mV 自动归零,使用BNC接头输入示波器
品牌
PINTECH品致
型号
PT740-3A
我知道了
产品详情产品规格书

PT740-3A是非常专业的交直流电流钳,能够快速、安全、简单地测量所有AC/DC电流。采用霍尔效应原理进行测量,能够测量1400A直流以及1400A交流峰值。PT740-3A还适用于功率测量,能够在DC干扰的情况下测出RMS值。其完全使用在示波器或其它带BNC输入的仪器上,是一款高精度的电流钳,具有一个mV的BNC输出。能直接下来显示示波器或自动调零系统中。

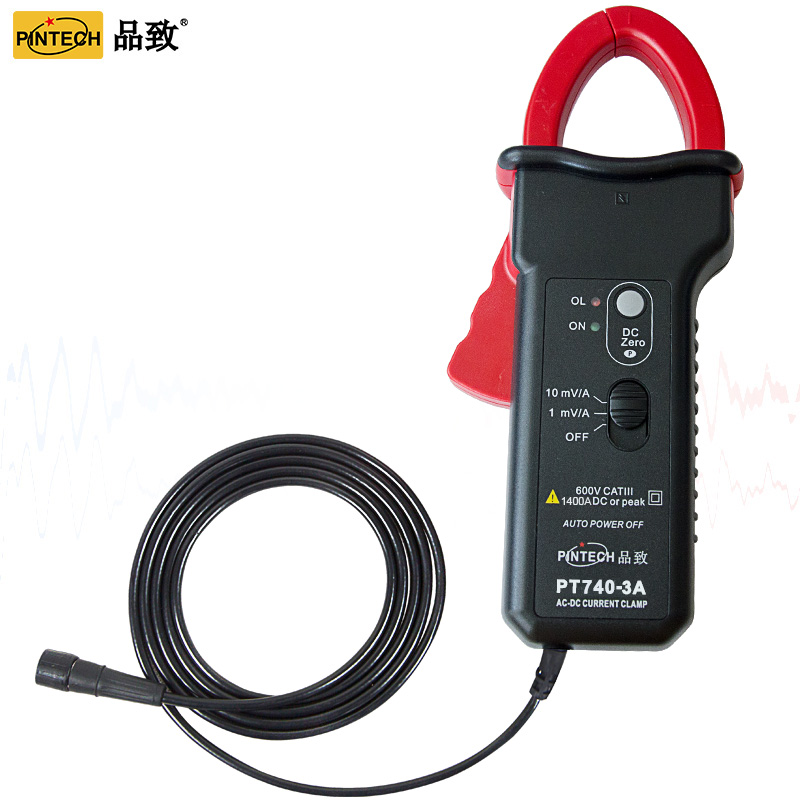

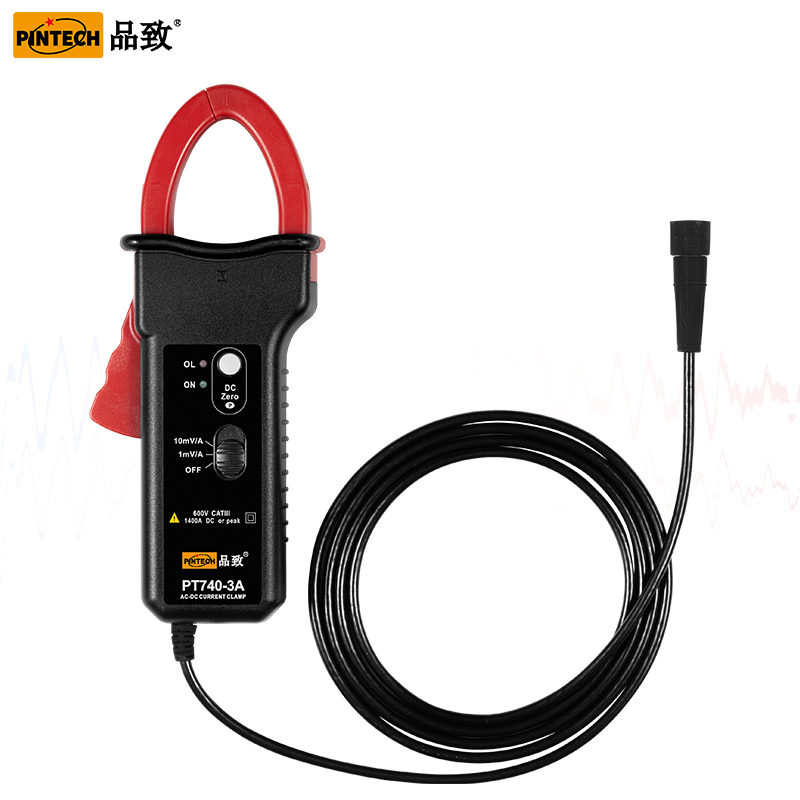

PT740-3A钳形交直流电流探头

精度和相移

电流量程

0.2A~140A峰值,

0.4A~140A直流

140A~1400A峰值,

140A~1400A直流

输出信号比

10mV/A

1mV/A

输出信号百分误差

DC-1KHz,1.5%±5mV

噪声

1mV rms

上升/下降时间

2.3μs

2.3μs

带宽

DC~150kHz(-3dB)

负载阻抗

≥1MΩ和≤100pF

插入阻抗

50Hz时0.39mΩ,1000Hz时58mΩ

工作电压

最大600V rms

共模电压

最大600V rms

电池

9V碱性电池

电池容量容量指示

>6.5V时,绿色LED亮

超载指示

红色LED亮

自动关机时间

10分钟

直流零位调整

颚口插入导体

1根电缆:直径30mm:2根电缆:直径24mm或2х31.5х10mm汇流线

尺寸

224х97х44mm

重量

440g

颜色

深灰色箱体;红色颚口

输出

2m同轴电缆和绝缘BNC插座
