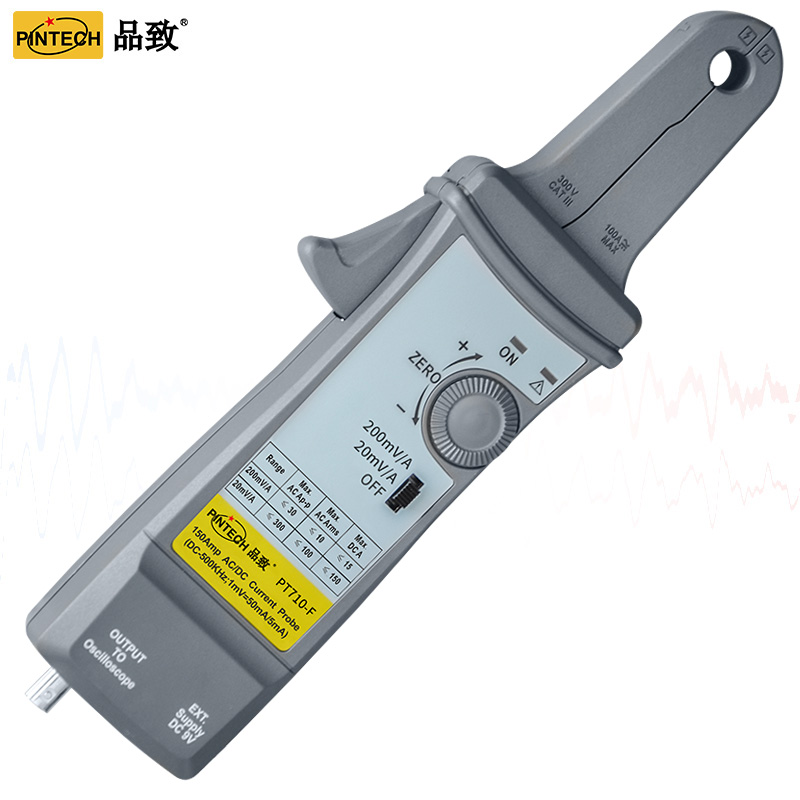

PT710-F 交直流电流探头(300Ap-p,500KHz)

介绍 交直流两用电流探头 最大电流测量值: 150A DC, 100A RMS 上升时间: 0.7us 测量带宽: DC ~ 500kHz(-3dB) 过载警示功能 供电:电池,AC电源适配器 (标配)
品牌 PINTECH品致
型号 PT710-F
产品参数
介绍
交直流两用电流探头 最大电流测量值: 150A DC, 100A RMS 上升时间: 0.7us 测量带宽: DC ~ 500kHz(-3dB) 过载警示功能 供电:电池,AC电源适配器 (标配)
品牌
PINTECH品致
型号
PT710-F
我知道了
产品详情产品规格书

型号

PT710-F

带宽

DC~500KHz(-3dB)

最大电流测量值

150A DC

最大交流测量值

300Ap-p

最大交流有效值

100A RMS

范围档数

2 Range 20mV/A;200mV/A

最大测量线材直径

≤11Φ

最大灵敏度/示波器显示1mV时

5mA

最大频宽(-3dB)

DC~500KHz

爬升时间

0.7μs

直流测量规格(典型值)

±3%:30mA~15A at 200mV/A

±4%:300mA~80A at 20mV/A

±15%:80A~150A

尺寸及重量

280mm (L) x 70mm (D) x 32 mm (H)

260g

最大工作电压

最大浮动电压

300V CAT III

600V CAT II

供电

干电池(9V NEDA 1604A)或电源适配器

配件

BP-250, MT-246N, Adaptor,
