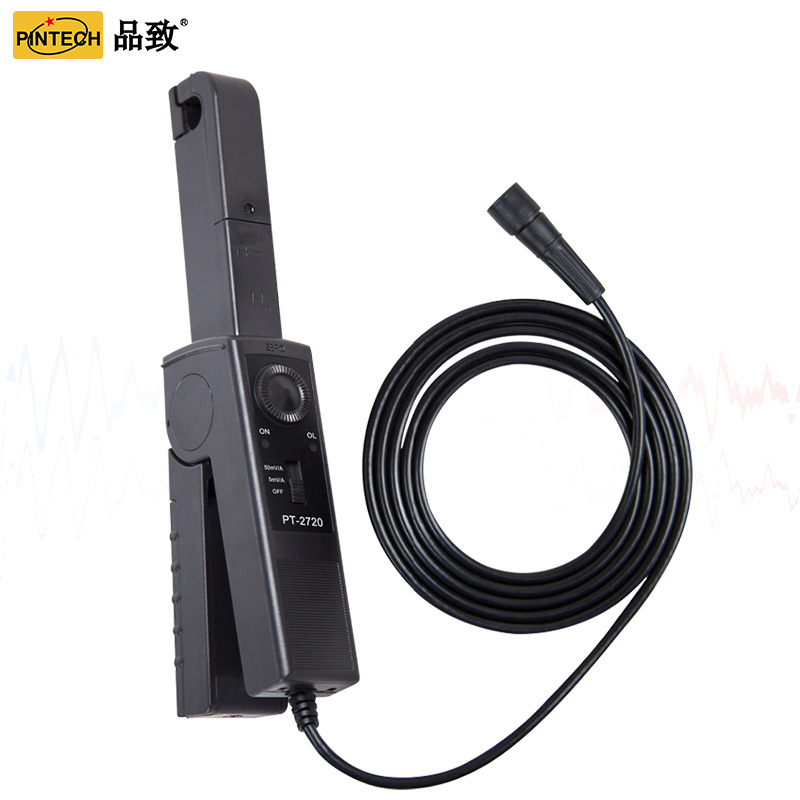

PT-2720 交直流电流探头(300KHz,0.4A-200A峰峰值)

介绍 2个档位量程,匹配任何品牌的示波器。
品牌 PINTECH品致
型号 PT-2720
产品参数
介绍
2个档位量程,匹配任何品牌的示波器。
品牌
PINTECH品致
型号
PT-2720
我知道了
产品详情产品规格书

精度和相移

量程

50mV/A

5mV/A

电流量程

0.4A-10A峰值

10A-200A峰峰值,100A直流

输出信号百分误差

2%

2%

频率范围(-3dB)

DC-300kHz

负载阻抗

≥1MΩ和≤100pF

插入阻抗

0.01Ω

噪声

2mV pk-pk

上升/下降时间

1.2μs

工作电压

最大600Vrms

共模电压

最大600Vrms

电池

9V碱性电池(符合NEDA 1604A,IEC 6LR61)

低电池指示

当>6.5V时,LED为绿色

过载指示

红色LED指示测量电流太大,需要改变量程

机械指标

操作温度

0-+50℃

保存温度

-3-+80℃

温度影响

每10℃,<0.2%

操作相对湿度

+10℃-+30℃:85±5%相对湿度(无冷凝):+40℃-+50℃:45±5%相对湿度(无冷凝)

操作高度

0-2000米

最大鄂中插入

直径11mm

尺寸

231х36х67mm

重量

330g(含电池)

输出

2米同轴电缆,终端带有绝缘BNC插座
