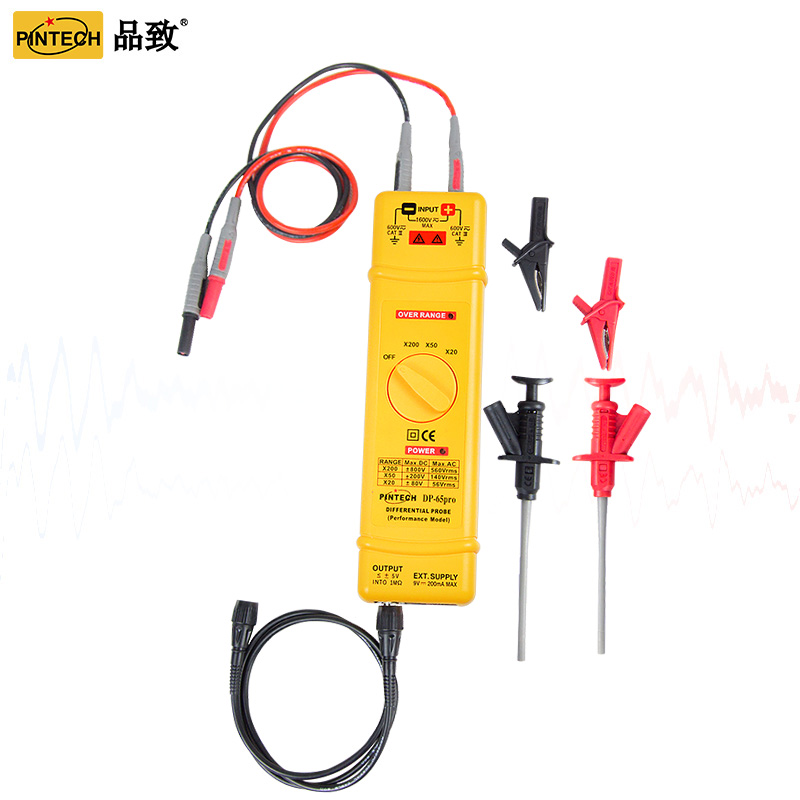

DP-65pro 有源差分探头(1600V,65MHz)

频率:65MHZ 最大测试电压:1600Vp-p 衰减比例:X20 X50 X200 精度:2%
品牌 PINTECH品致
型号 DP-65pro

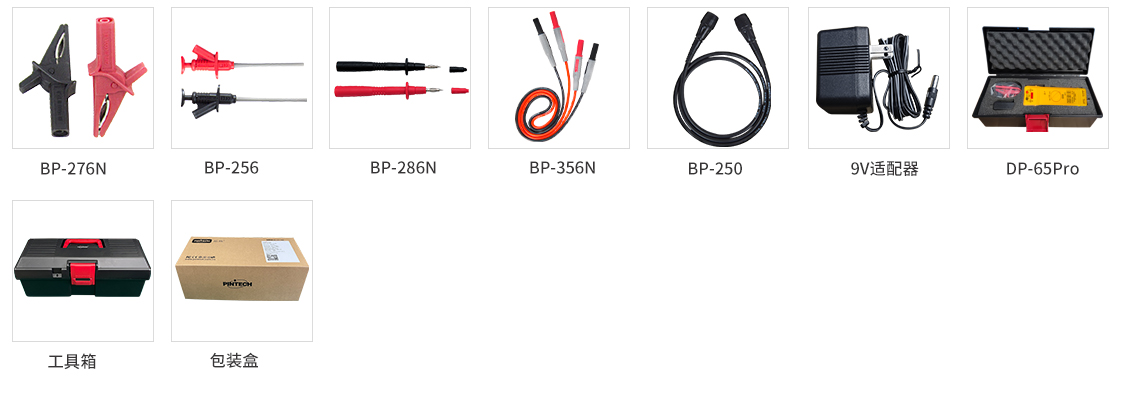

产品参数尺寸图频率图配件明细

型号

DP-65Pro

频宽(-3dB)

DC-65MHz(x50档、x200档)

DC-25MHz(x20档)

衰减比例

x20,x50,x200

上升时间

5.4ns(x50档、x200档)

14ns(x20档)

精度

±2% (热机20分钟后)

输入电压范围

x20时≤160V,x50时≤400V,x200时≤1600V

输入直流电压

800V

杂讯

≤0.7mV rms

输入阻抗

两端之间:4MΩ//1.2pF

单端对地:2MΩ//2.4pF

杂讯抑制率(CMRR) 60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

工作温度

0~50℃

工作湿度

20~75%RH

重量

250g

尺寸

195*55*30 mm
