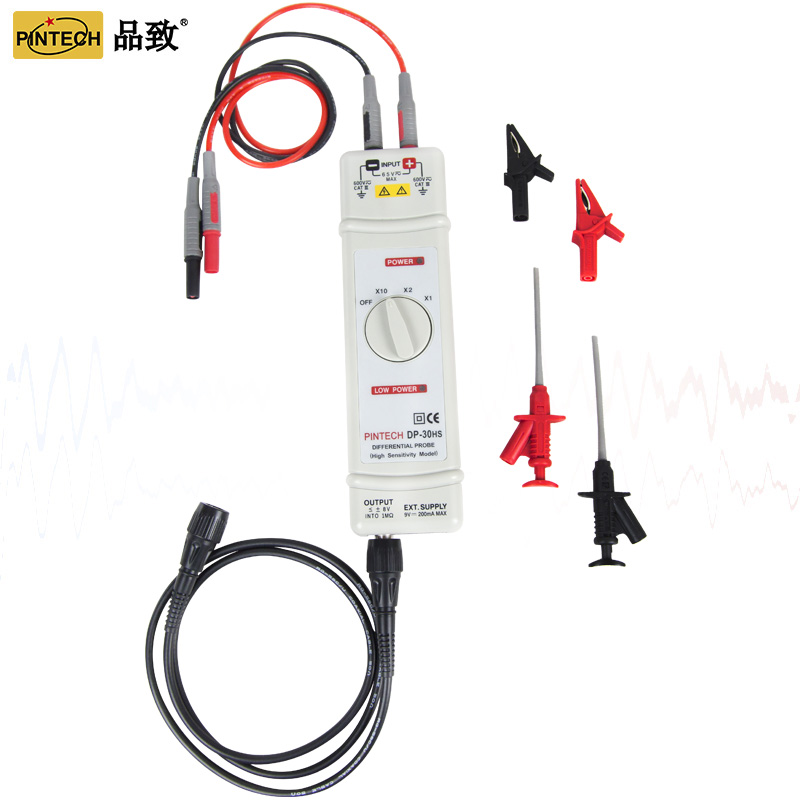

DP-30HS 有源差分探头(65V,30MHz)

频率:30MHZ 最大测试电压:65(Vp-p) 衰减比例:X1 X2 X10 精度:2%
品牌 PINTECH品致
型号 DP-30HS

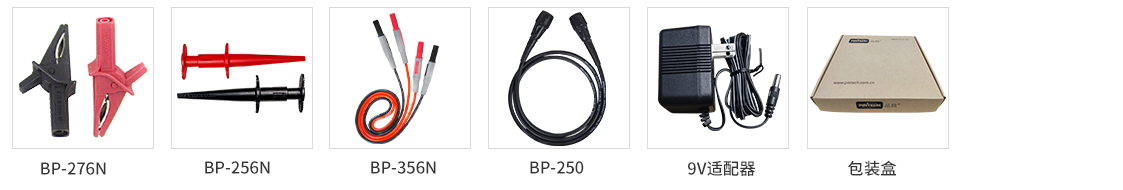

产品参数尺寸图频率图配件明细

型号

DP-30HS

频宽(-3dB)

DC-30MHz

衰减比例

x1,x2,x10

精度

±2%(热机20分钟后)

输入电压范围

x1时≤6.5V,x2时≤13V,x10时≤65V

输入直流电压

65V

杂讯

≤1.0mV rms

输入阻抗

两端之间:1MΩ//2.5pF

单端对地:0.5MΩ//5pF

杂讯抑制率(CMRR) 60Hz:>80dB;100Hz:>60dB;1MHz:>50dB
工作温度

0~50℃

工作湿度

10~85%RH

重量

250g

尺寸

195*55*30 mm






70V:1kHz/50V:1MHz/40V:60MHz/30V:100MHz
