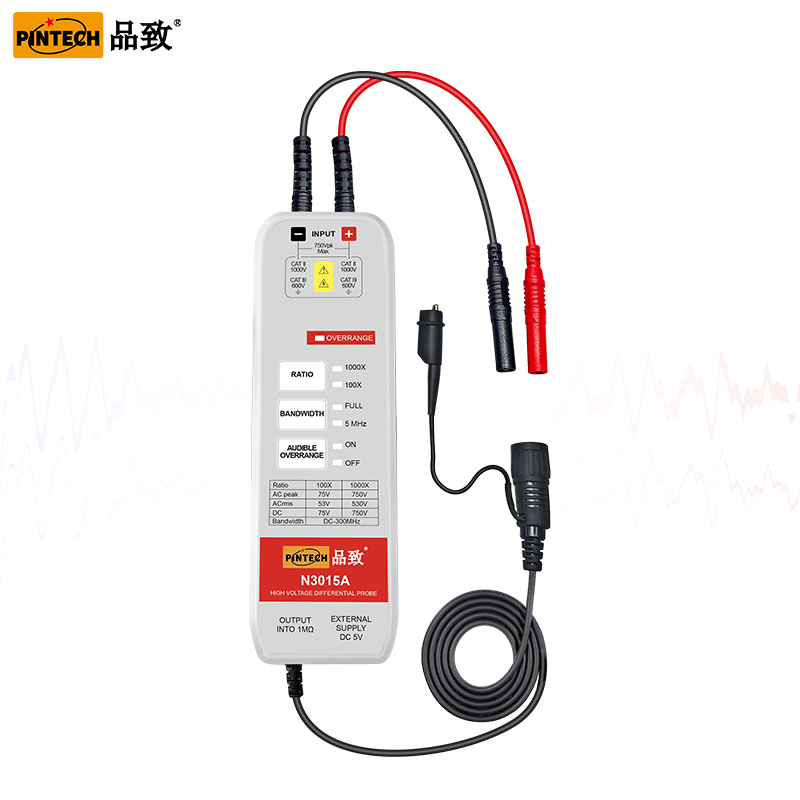

N3015A 高精度差分探头(300MHz,1500Vp-p)
N3015A，电压1500Vp-p，为众厂商和各高校指定使用型号，1000X/100X根据不同量程选择测试档位，BNC接口可兼容任何品牌示波器使用。
产品参数尺寸图频率图配件明细
型号 | N3015A | |||
频宽（-3dB） | DC-300MHz | |||
衰减比例 | 1000X，100X | |||
最大输入交流电压 | 1000X | 1500Vp-p | 750V DC | 约530V RMS |
100X | 150Vp-p | 75V DC | 约53V RMS | |
5MHz带宽限制 | 可切换：FULL/5MHz | |||
精度 | ±1% | |||
上升时间 | 1.2ns | |||
输入阻抗 | 5MΩ//1pF（单端对地） 10MΩ//0.5pF（两端之间） | |||
输出 | ＜7V | |||
共模电压RMS | 530V | |||
示波器输入阻抗 | 1MΩ | |||
共模抑制比CMRR（Typical） | 60Hz：＞80dB，100kHz：＞50dB | |||
外接 | 5VDC adaptor | |||
BNC长度 | 90cm | |||
测试线长度 | 25cm | |||
工作温度 | 0-50℃ | |||
工作湿度 | 20-75%RH | |||

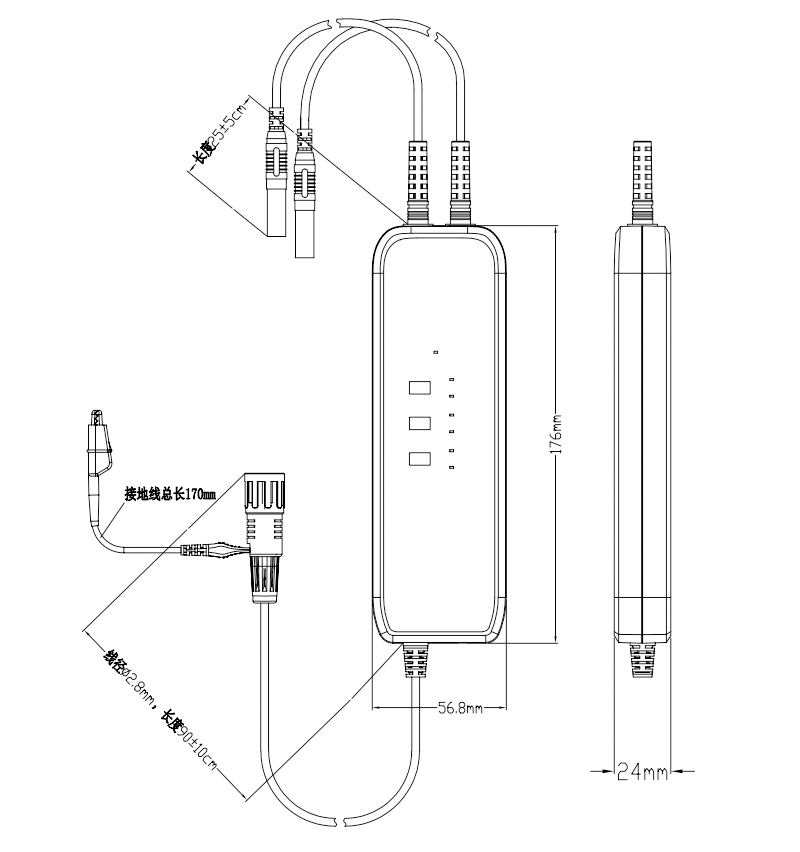

尺寸（LxWxH）mm | 175.9*56.8*24 | |||
手工测量，误差±2mm
