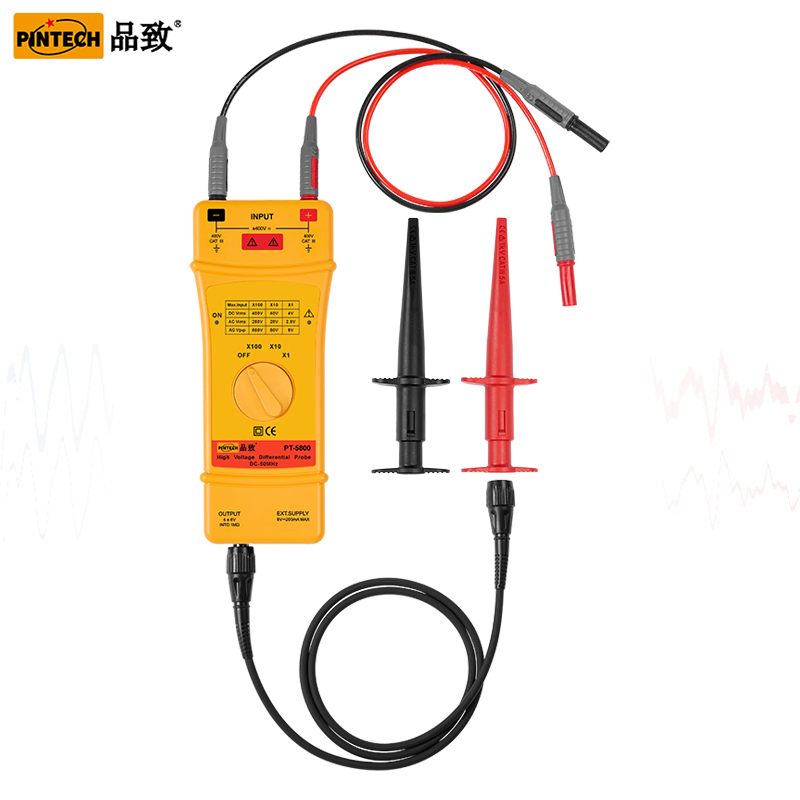

PT-5800 高灵敏度高压差分探头(50MHz,800V)

介绍 高灵敏度差分探头,带1:1衰减倍数,是超高灵敏度机种。三个档位量程,全方位满足测试800Vp-p以内电压,兼容所有示波器。
品牌 PINTECH品致
型号 PT-5800
产品参数
介绍
高灵敏度差分探头,带1:1衰减倍数,是超高灵敏度机种。三个档位量程,全方位满足测试800Vp-p以内电压,兼容所有示波器。
品牌
PINTECH品致
型号
PT-5800
我知道了
产品详情产品规格书

型号

PT-5800

频宽(-3dB)

DC-50MHz

衰减

X1,x10,x100

精确度

±2%

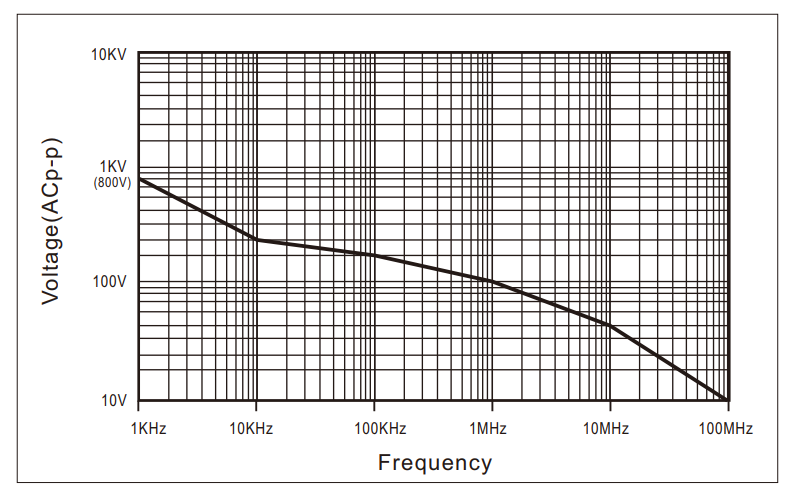

输入电压范围(Vp-p)

8Vp-p for x1

80Vp-p for x10

800Vp-p for x100

输入电压范围(Vrms + DC)

2.8Vrms或±4V DC for x1

28Vrms或±40V DC for x10

280Vrms或±8KV DC for x100

输入阻抗(单端到接地端间)

1.5MΩ//4pF

输出电压

≤±4V

输出阻抗(在1MΩ输入阻抗的示波器系统中)

50Ω

上升时间

7ns

杂讯抑制率

60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

电源

外接9V DC电源

耗电

最大耗电量约200mA
