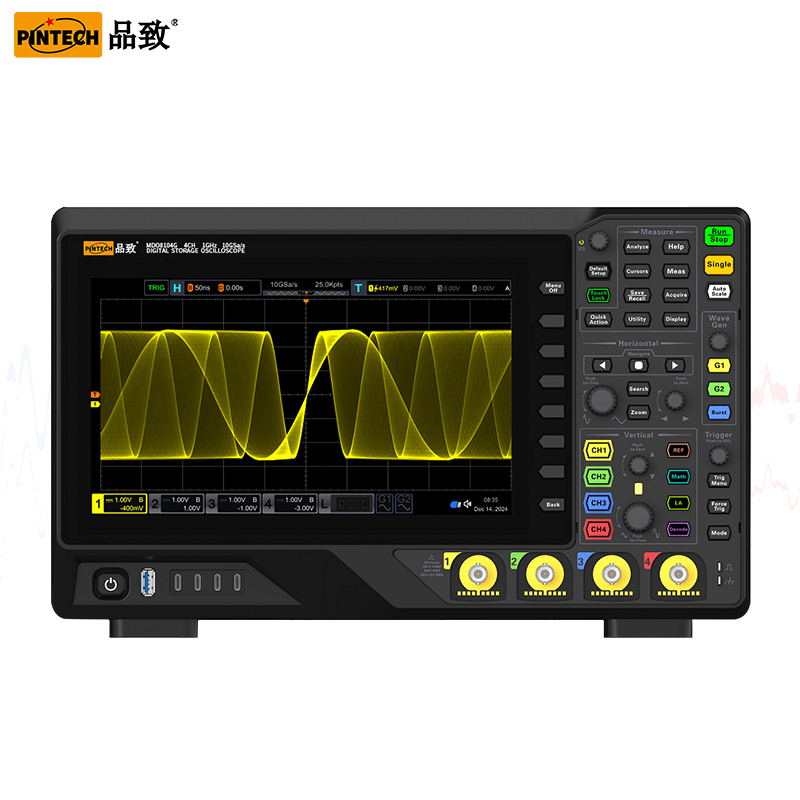

1GHz,12bits数字示波器 MDO 8104G

型号

MDO8104G

通道

4通道示波器

带宽

1GHz

实时采样率

10GSa/s(单通道)，10GSa/s(双通道)，5GSa/s(四通道)

存储深度

1Gpts(单通道)，500Mpts(双通道)，250Mpts(四通道)

波形捕获率

110万帧每秒

垂直分辨率

12 bit

垂直灵敏度

1MΩ：500μV/div~10V/div；50Ω：1mV/div~1V/div

时基范围

200ps/div~1ks/div

时基精度

±1 ppm ± 1 ppm/年

带宽限制

20 MHz、200MHz；每通道独立可选

触发类型

边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C

总线和解码

UART、I2C、SPI、LIN、CAN

数学运算

加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式

自动测量

51种参数测量，支持统计和分析

分析功能

频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图

硬件录制和回放

超过200万帧（单通道）

输入耦合

直流、交流或接地

输入阻抗和电容

1 MΩ ± 1%，50 Ω ± 1% ；20pF ± 3 pF

任意波形发生器

(选配）

两路信号源，垂直分辨率16 bit，最高输出频率200 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形

数字通道（选配）

16路，1GSa/s采样率

接口

标配：USB HOST、USB DEVICE、LAN、HDMI；选配：串口

屏幕

10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
