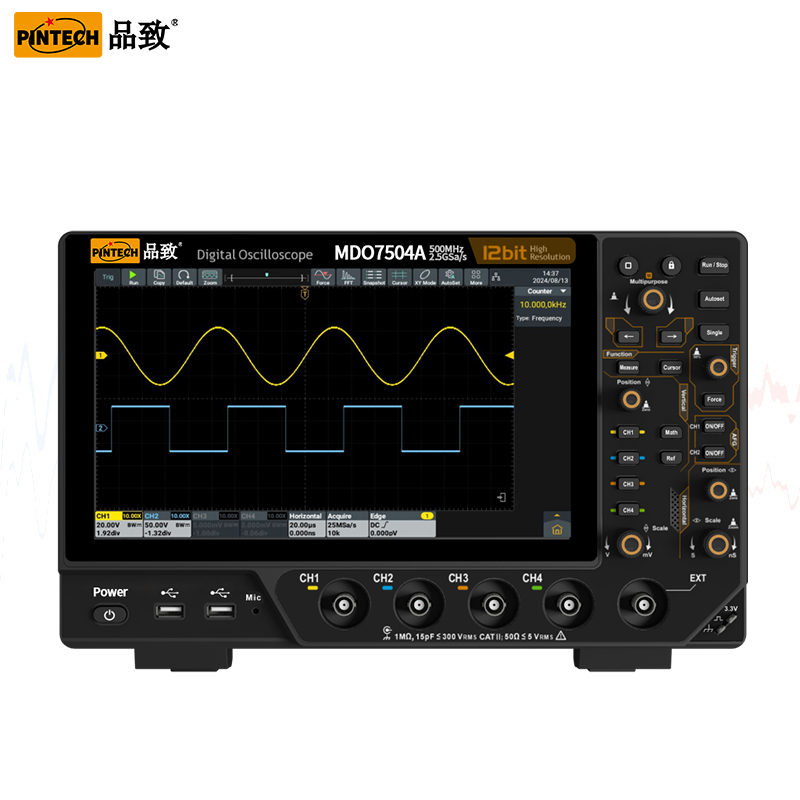

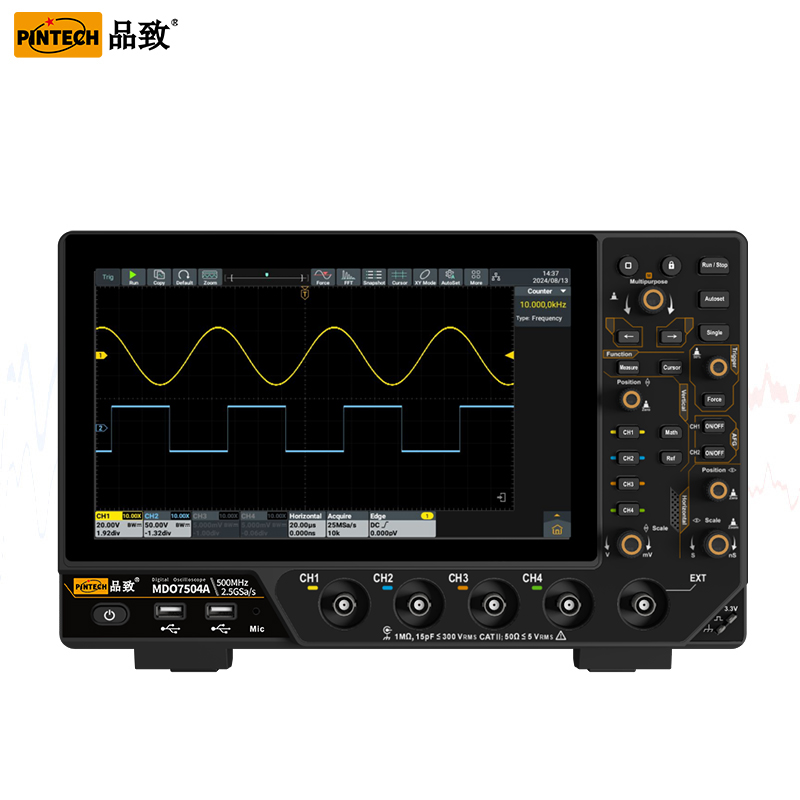

350~500MHz,12bits 多功能数字示波器

型号

MDO 7352A

MDO 7502A

MDO 7354A

MDO 7504A

通道

2

2

4

4

带宽

350MHz

500MHz

350MHz

500MHz

上升时间（BNC上典型的）

≤1 ns

≤0.7 ns

≤1 ns

≤0.7 ns

最大采样率

2.5 GSa/s

波形捕获率

500,000 wfms/s

存储深度

100M

输入耦合

直流，交流，接地

输入阻抗

1 MΩ±2%，与15 pF±5 pF并联，50Ω± 2%

垂直分辨率

12bits

垂直灵敏度范围

500 µV/div～10 V/div

低频响应

（交流耦合，-3dB）

≥10 Hz（在BNC 上）

直流增益精确度

≤1 mV   3%
2 mV   2%
≥5 mV   1.5%

直流测量精确度

（平均值采样方式）

经对捕获的≥16个波形取平均值后波形上往两点间的电压差（△V）：±（3%读数+0.05格）

反相

支持

显示

10.1英寸（1024×600），多点触控电容屏

通信接口

HDMI；USB device *1, USB Host *3 ；Trig Out(P/F)；LAN接口

电源

100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ，Type-C供电口

工作温度

0℃～40℃

存贮温度

-20℃～+60℃

尺寸

325 x 111.5 x 209mm（长*宽*高）

重量

约3.2千克（主机）
