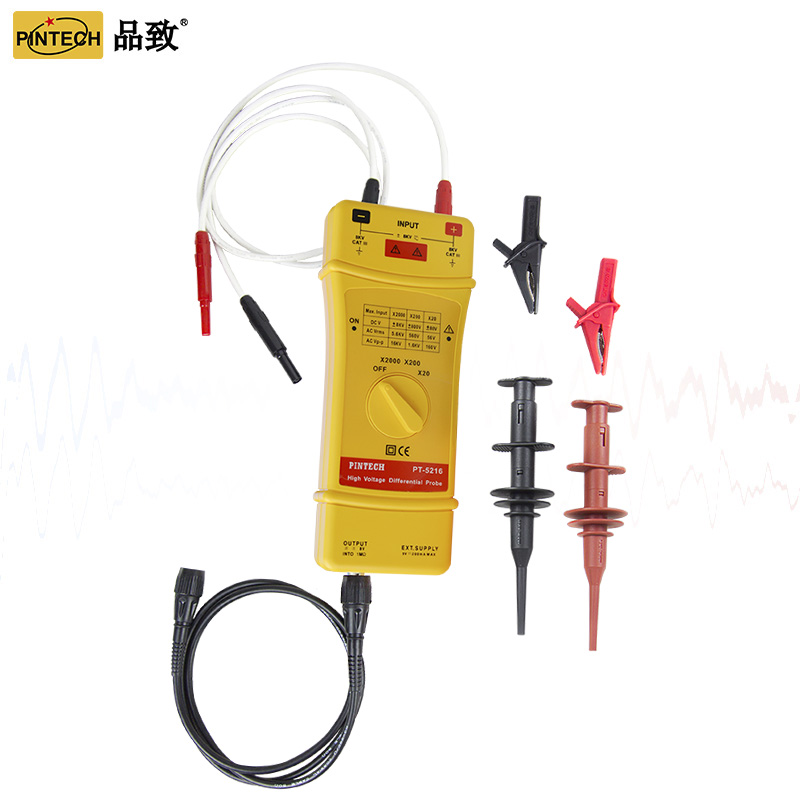

PT-5216 高压差分探头(16kV,50MHz)

PT-5216, 16kVp-p,频宽DC-50MHz(-3dB) 测量差动输入阻抗30MΩ,3个衰减比例,满足不同的测试要求。 选购PL-10N转换器可以在数字电表上测得更为精确的电压值。
品牌 PINTECH品致
型号 PT-5216

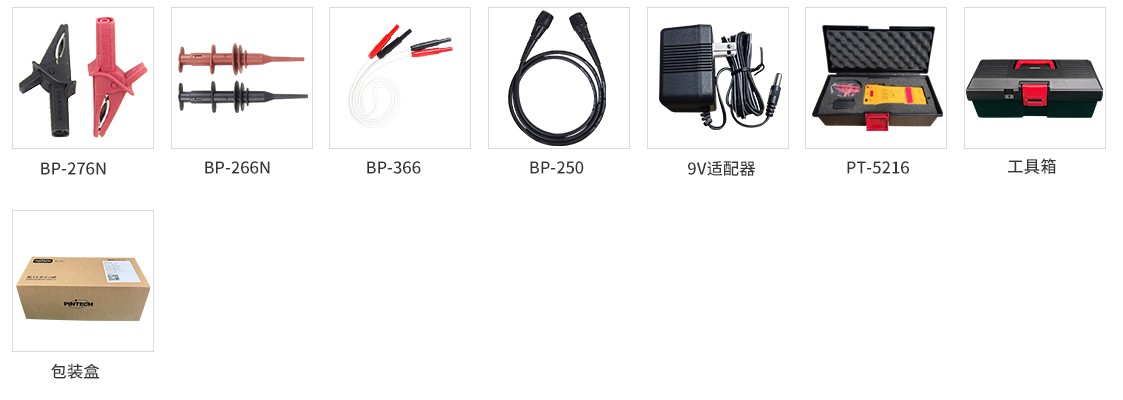

产品参数尺寸图频率图配件明细

型号

PT-5216

频宽(-3dB)

DC-50MHz

衰减比例

x20,x200,x2000

上升时间

7ns

精确度

±2%

输入交流电压(Vp-p)

160V@1/20

1.6kV@1/200

16kV@1/2000

输入直流电压

80V@1/20

800V@1/200

8kV@1/2000

输入交流电压(AC rms)

5.6kV

输入阻抗

两端之间:30MΩ//1.5pF

单端对地:15MΩ//3pF

杂讯抑制率(CMRR) 60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

示波器输入阻抗

1MΩ

噪声

≤2mV rms

工作温度

0~50℃

工作湿度

20~75%RH

重量

390g

尺寸

218*83*30 mm

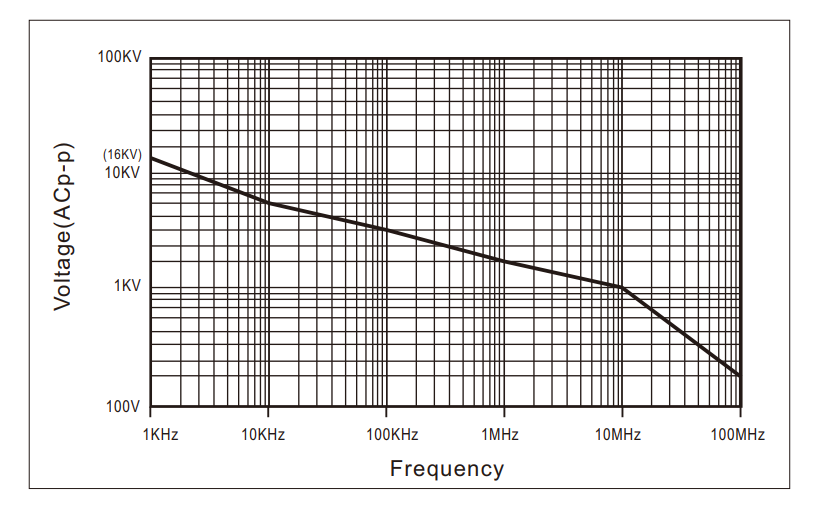

16kV:1kHz /6kV:10kHz /4kV:100kHz /200V:100MHz
