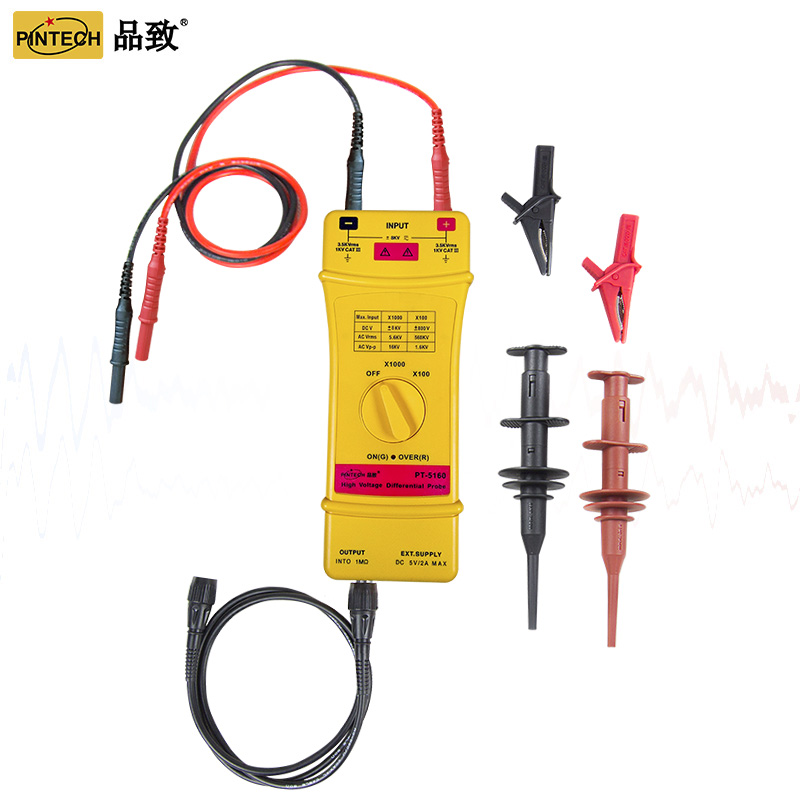

PT-5160 高压差分探头(100MHz,16KVp-p)

介绍 PT-5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 KV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频率高达100 MHz, 非常适合大电力测试、研发使用。
品牌 PINTECH品致
型号 PT-5160
产品参数
介绍
PT-5160差动测试棒提供一个安全的绝缘仪器给所有的示波器使用, 它可以转换由高输入的差动电压 (≦16 KV peak to peak) 进入一个低电压 (≦8 V), 并且显示波形在示波器上, 使用频率高达100 MHz, 非常适合大电力测试、研发使用。
品牌
PINTECH品致
型号
PT-5160
我知道了
产品详情产品规格书

型号

PT-5160

频宽(50Ω   load-3Db)

100MHz

输入差分电压DC+ACp-p

X1000 ±8KV

X100 ±800V

输入分差电压AC/RMS

5650V

衰减比例(Switchable)

×100. ×1000

输入阻抗(Between   Input)

20MΩ//5PF

CMRR

60Hz: >10000:1

100Hz:>1000:1

1MHz:>300:1

误差

≤±2%

最大输出电压

≤±8V(1MΩ Load)

输入阻抗

50Ω

耗电量

5V~12V DC

尺寸/重量

220x85x30/450g
