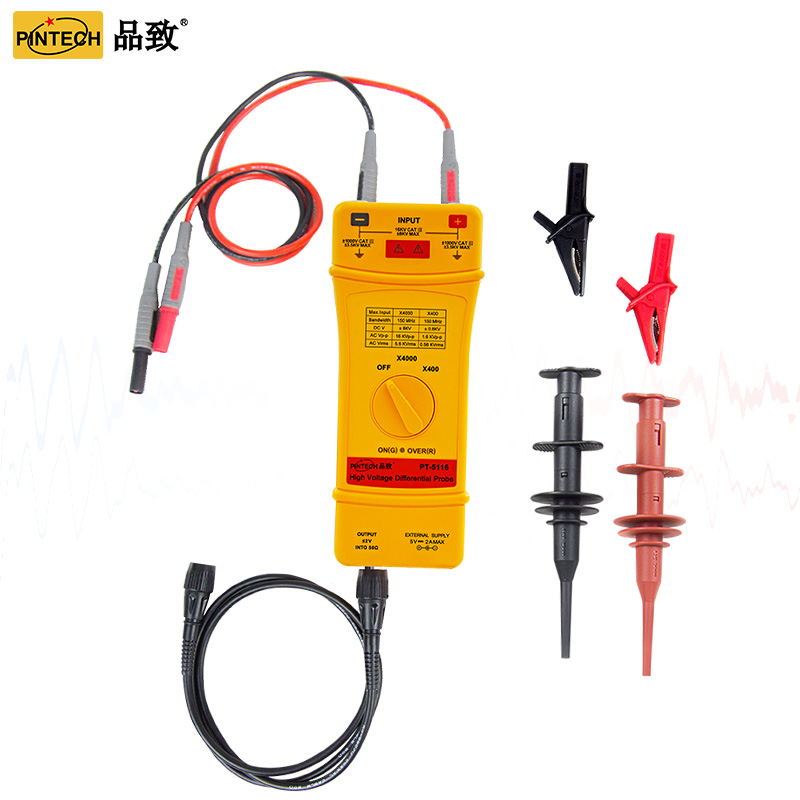

PT-5116 高频差分探头(150MHz,16KVp-p)

介绍 PT-5116差分探棒提供一个安全的绝缘仪器给所有示波器使用,它可以转换由高输入的差动电压(≤16K峰峰值)进入一个低电压(≤2V),并且显示波形在示波器上,使用频率高达150MHz,非常适合大电力测试、研发使用;差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量;PT-5116为高灵敏设计,动态范围之大前所未见,衰减档位X400,X4000。
品牌 PINTECH品致
型号 PT-5116
产品参数
介绍
PT-5116差分探棒提供一个安全的绝缘仪器给所有示波器使用,它可以转换由高输入的差动电压(≤16K峰峰值)进入一个低电压(≤2V),并且显示波形在示波器上,使用频率高达150MHz,非常适合大电力测试、研发使用;差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量;PT-5116为高灵敏设计,动态范围之大前所未见,衰减档位X400,X4000。
品牌
PINTECH品致
型号
PT-5116
我知道了
产品详情产品规格书

型号

PT-5116

频宽(50Ω   load-3Db)

150MHz

输入差分电压

±800V(DC+AC peak),约560Vrms at X400 ;

±8000V(DC+AC peak),约5.6KVrms at X4000

衰减比例(Switchable)

×400. ×4000

输入阻抗(Differential)

20MΩ//5PF

输入阻抗(Each)

10MΩ//10PF each side to ground

CMRR

60Hz: 80dB;100Hz:60dB;1MHz:50dB

噪音

≤1mVrms

误差

≤±2%

最大输出电压

≤±2V

示波器输入阻抗

50Ω

耗电量

5V DC

尺寸/重量

220x85x30/450g
