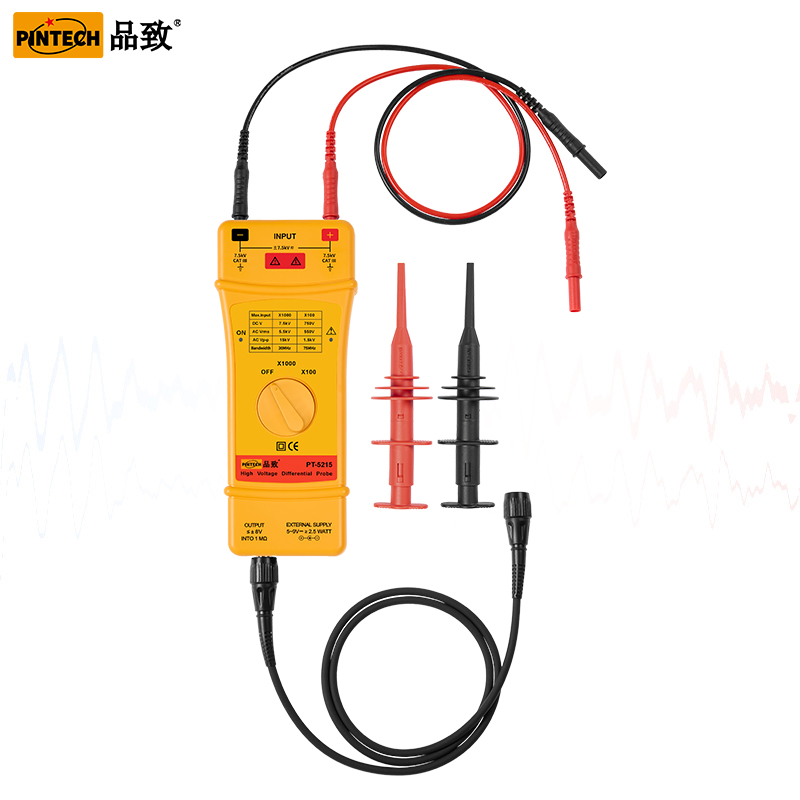

PT-5215 差分探头(15kV,35MHz)

PT-5215 测量电压:15kVp-p 频宽DC-35MHz(-3dB) 档位:X100 X1000
品牌 PINTECH品致
型号 PT-5215

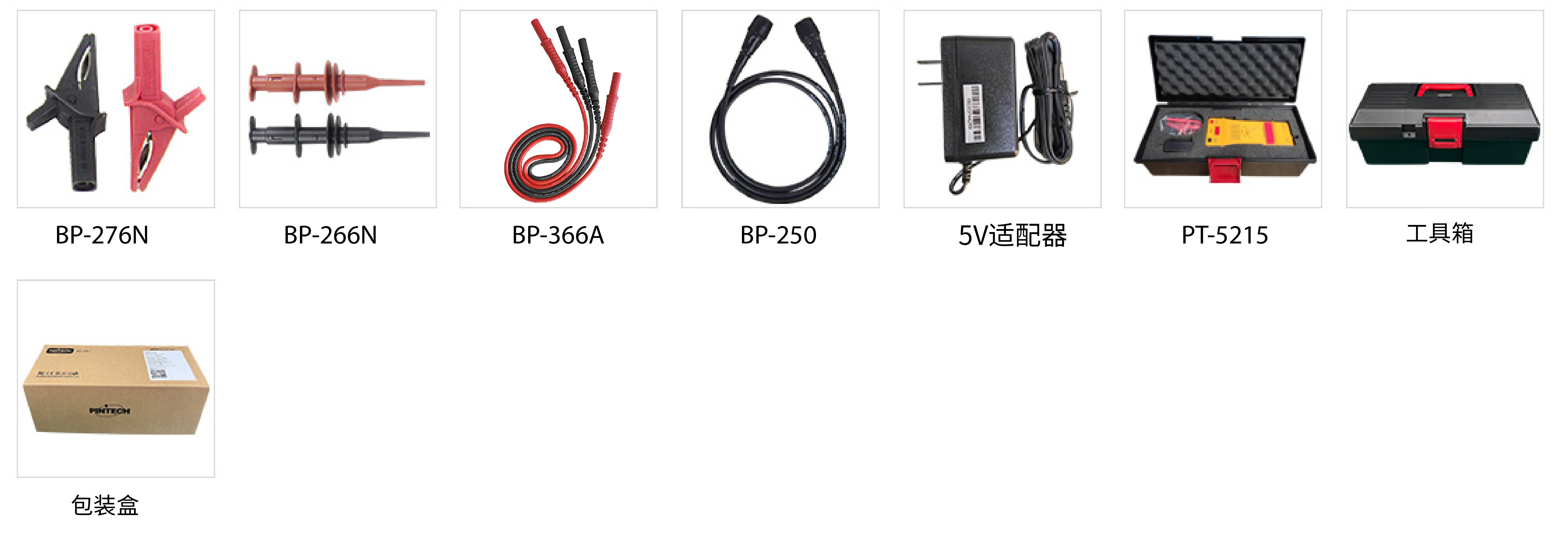

产品参数尺寸图频率图配件明细

型号

PT-5215

频宽(-3dB)

DC-35MHz(x1000档)

DC-25MHz(x100档)

衰减比例

x100,x1000

上升时间

10ns

精确度

±2%

输入交流电压(Vp-p)

1.5kV@1/100

15kV@1/1000

输入直流电压

750V@1/100

7.5kV@1/1000

输入交流电压(AC rms)

5.5kV

输入阻抗

两端之间:50MΩ//1.3pF

单端对地:25MΩ//2.6pF

  杂讯抑制率(CMRR)   60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

示波器输入阻抗

1MΩ

噪声

≤1mV rms

工作温度

0~50℃

工作湿度

20~75%RH

重量

350g

尺寸

220*85*30 mm

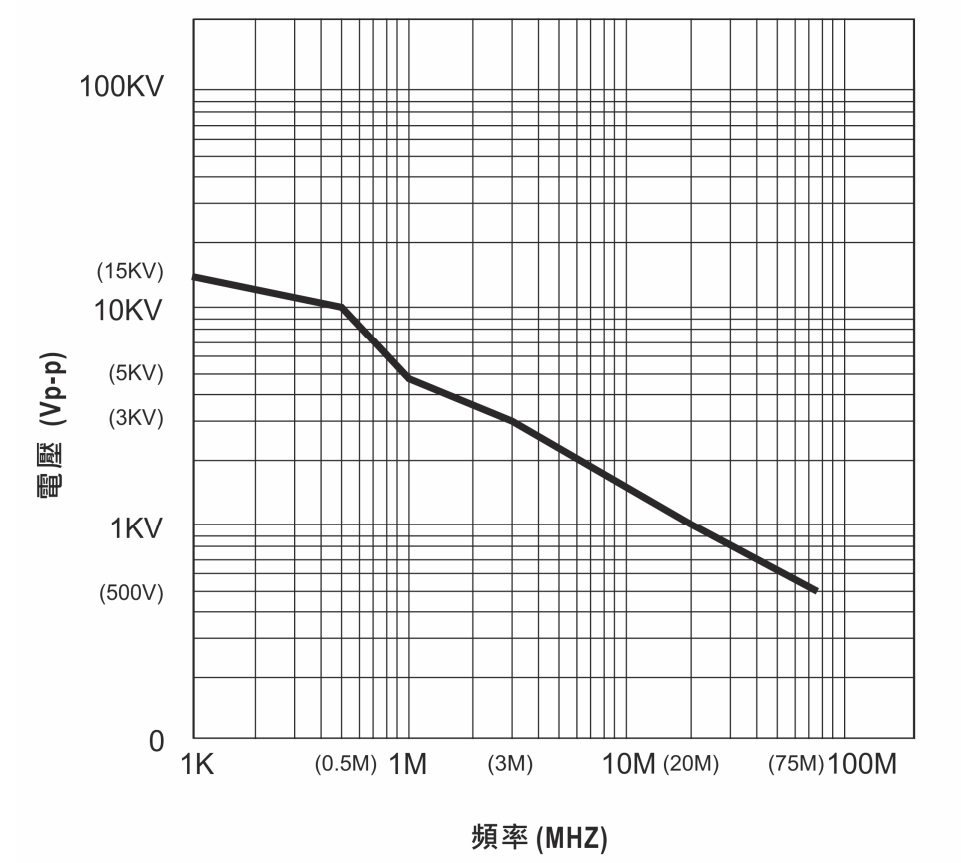

15kV:1MHz /15kV:3MHz /5kV:5MHz /1kV:35MHz
