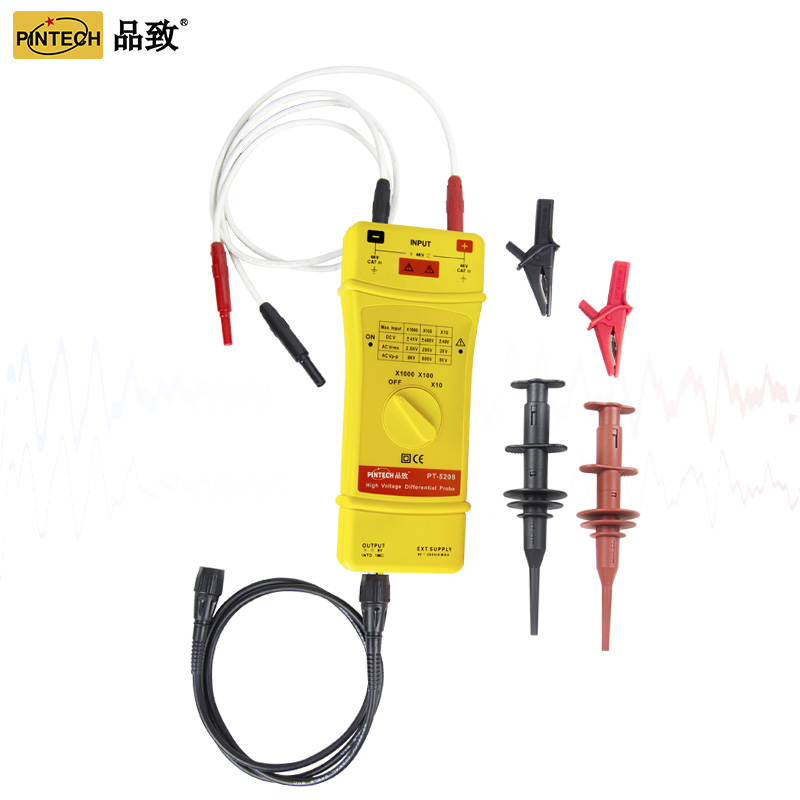

PT-5208 有源差分探头(8kVp-p, 50MHz)

PT-5208(8kVp-p,50MHz) 简略说明: PINTECH高频高压差分探头, 测量范围从10mV-8kVp-p.频宽DC-50MHz(-3dB).足以应付9成的应用范围.
品牌 PINTECH品致
型号 PT-5208

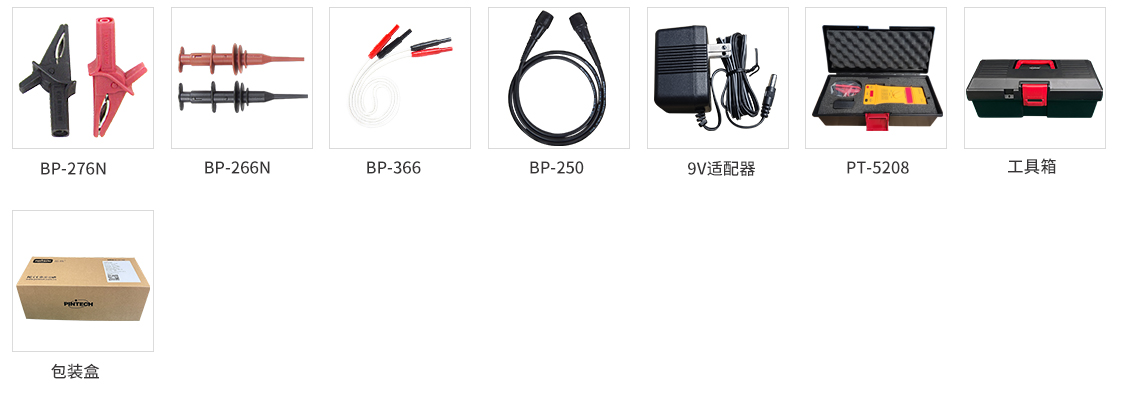

产品参数尺寸图频率图配件明细

型号

PT-5208

频宽(-3dB)

DC-50MHz

衰减比例

x10,x100,x1000

上升时间

7ns

精确度

±2%

输入交流电压(Vp-p)

80V@1/10

800V@1/100

8kV@1/1000

输入直流电压

40V@1/10

400V@1/100

4kV@1/1000

输入交流电压(AC rms)

2.8kV

输入阻抗

两端之间:20MΩ//2pF

单端对地:10MΩ//4pF

杂讯抑制率(CMRR) 60Hz:>80dB;100Hz:>60dB;1MHz:>50dB

示波器输入阻抗

1MΩ

噪声

≤1mV rms

工作温度

0~50℃

工作湿度

20~75%RH

重量

390g

尺寸

218*83*30 mm

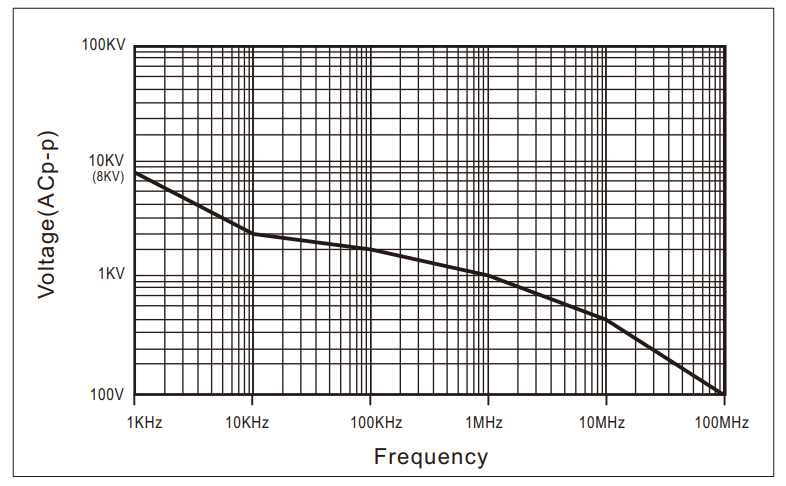

8kV:1kHz /3kV:10kHz /2kV:100kHz /100V:100MHz
