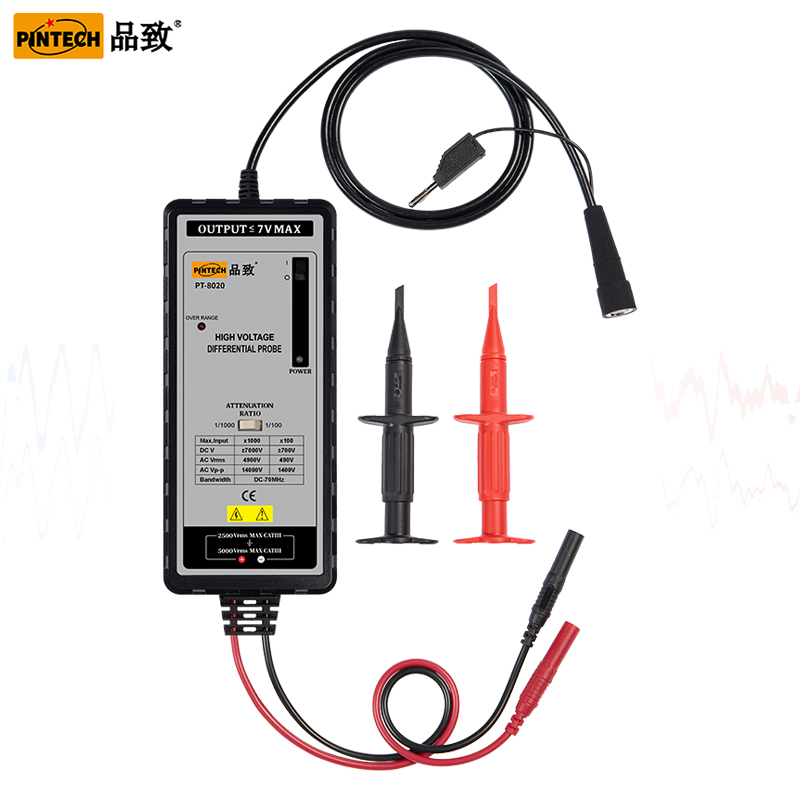

PT-8020 差分探头(14kV,70MHz)

PT-8020 频宽DC-70MHz(-3dB) 输入阻抗 10MΩ//2p F each side ground 电池与适配器供电均可
品牌 PINTECH品致
型号 PT-8020
产品参数尺寸图频率图配件明细

型号

PT-8020

频宽(-3dB)

DC-70MHz

衰减比例

1:100/1000

误差

±2%

输入阻抗

两端之间:24MΩ//2pF

单端对地:12MΩ//4pF

上升时间

5ns

-输出(into 50KΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

50Hz:>80dB;20kHz:>60dB

输入交流电压(Max)

1400V@1/100   14kV@1/1000

输入直流电压

700V@1/100   7000V@1/1000

共模电压

7000V

差分电压

7000V

峰值电压

7000V

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸

186*84*38 mm
