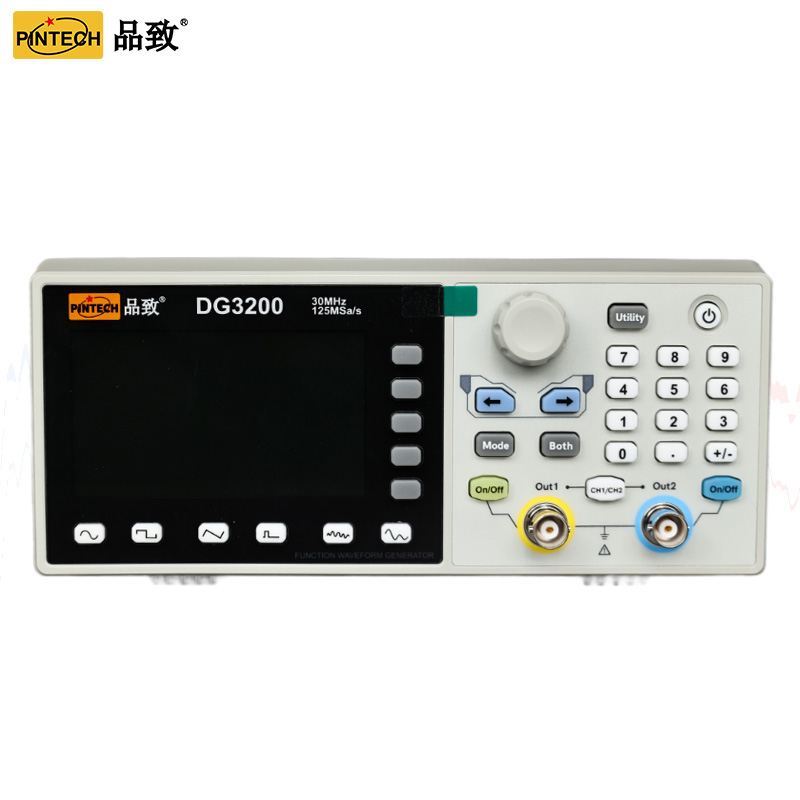

DG3200双通道任意波形发生器（30MHz）

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

双通道，信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域；能产生多种波形电路。

品牌 PINTECH品致

型号 DG3200

产品参数尺寸图频率图配件明细

型号	DG3200
通道	双通道
带宽	30MHz
实时采样率	125 MSa/s
波形
标准波形	正弦波、方波、脉冲波、锯齿波、噪声
任意波形	Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计160余种
频率特性（频率分辨率1μHz或7位有效数字）
正弦波	1μHz~30MHz
方波	1μHz ~ 15MHz
脉冲波	1μHz ~ 15MHz
锯齿波	1μHz ~ 1MHz
噪声	20MHz (高斯白噪声)
任意波	1μHz ~10MHz
稳定度	±30 ppm at 0至40℃
幅值特性
输出幅度（高阻）	2mVpp ~ 20Vpp（≤ 10MHz） 2mVpp ~ 10Vpp （≤30MHz）
输出幅度（50Ω）	1mVpp ~ 10Vpp（≤ 10MHz） 1mVpp ~ 5Vpp （≤30MHz）
幅度分辨率	1mVpp or 4digits
直流偏移范围高阻（AD+DC）	±(10Vpk–Amplitude Vpp/2) (≤10MHz) ±(5 Vpk–Amplitude Vpp/2) (≤30MHz)
直流偏移范围 50Ω （AD+DC）	±(5 Vpk–Amplitude Vpp/2) (≤10MHz) ±(2.5Vpk-Amplitude Vpp/2) (≤30MHz)
直流偏移分辨率	1mVpp or 4digits
输出阻抗	50Ω 典型值
准确度	±（1 % of \|setting\| + 1 mV + amplitude Vpp * 0.5%）
单位	Vpp, Vrms, dBm
输入/输出
显示	3.6英寸的彩色液晶显示
标准接口	USB主、USB 从
工作温度	0~40℃
工作湿度	小于35℃：≤90％相对湿度 35℃至40℃：≤60％相对湿度
尺寸	200mm （长）92mm （高）156.2mm （宽）
重量	0.8 kg
