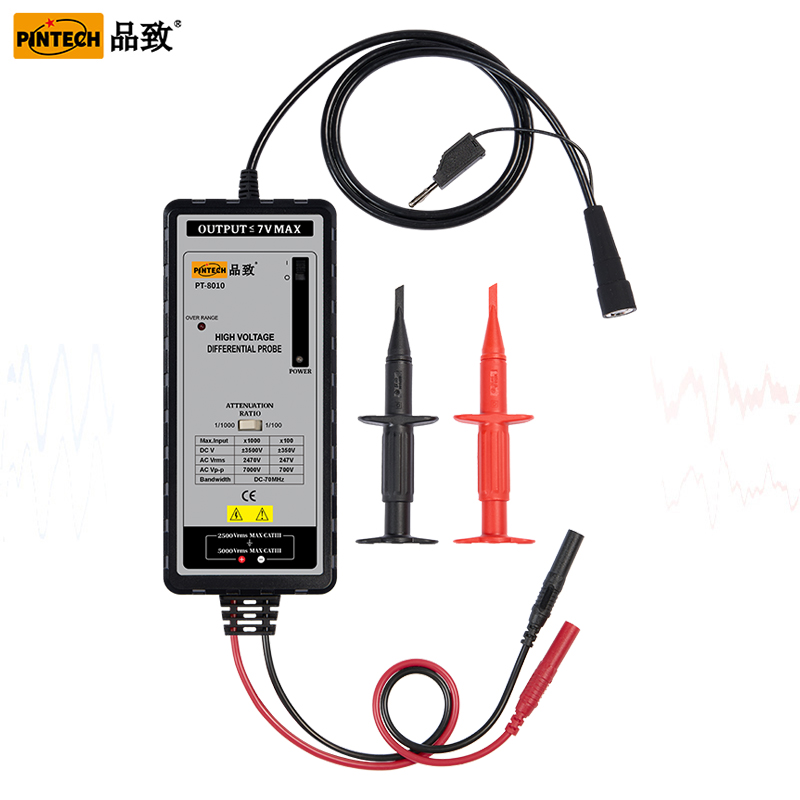

PT-8010 差分探头(7000Vp-p,70MHz)

介绍 有源差分探头专门针对集成电路开发,在访问和传输到示波器的过程中,它们能够保护讯号,以确保讯号完整性!应用于开关电源,UPS等行业研发与生产! 电池与适配器供电均可。
品牌 PINTECH品致
型号 PT-8010
产品参数
介绍
有源差分探头专门针对集成电路开发,在访问和传输到示波器的过程中,它们能够保护讯号,以确保讯号完整性!应用于开关电源,UPS等行业研发与生产! 电池与适配器供电均可。
品牌
PINTECH品致
型号
PT-8010
我知道了
产品详情产品规格书
型号PT-8010

频宽

70MHz

误差

±2%

输入阻抗

10MΩ//2 p F each side ground

输出电压

-Swing(into 50 KΩ load)

±7V

-Offset(typical)

<±5Mv

-输入阻抗(typical)

50Ω(for using 1M ohm input system oscilloscope)

供应电源

-内置

4×AA cells or 6V DC/70m A mains adaptor regulated 9V DC/120m A mains adaptor

-外接

power leads

BNC长度

90cm

测试线长度

30cm

重量

500g

尺寸(L×W×H)

186mm×84mm×38mm

衰减比例

1:100/1000

共模互斥比CMRR(typical)

-85dB@50Hz,-55dB@1MHz

最大输入差动电压

(Peak to Peak)

700V@1/100

7000V@1/1000

最大输入与地电位差(Peak to Peak)

7000V@1/1000 & 700V@1/100
