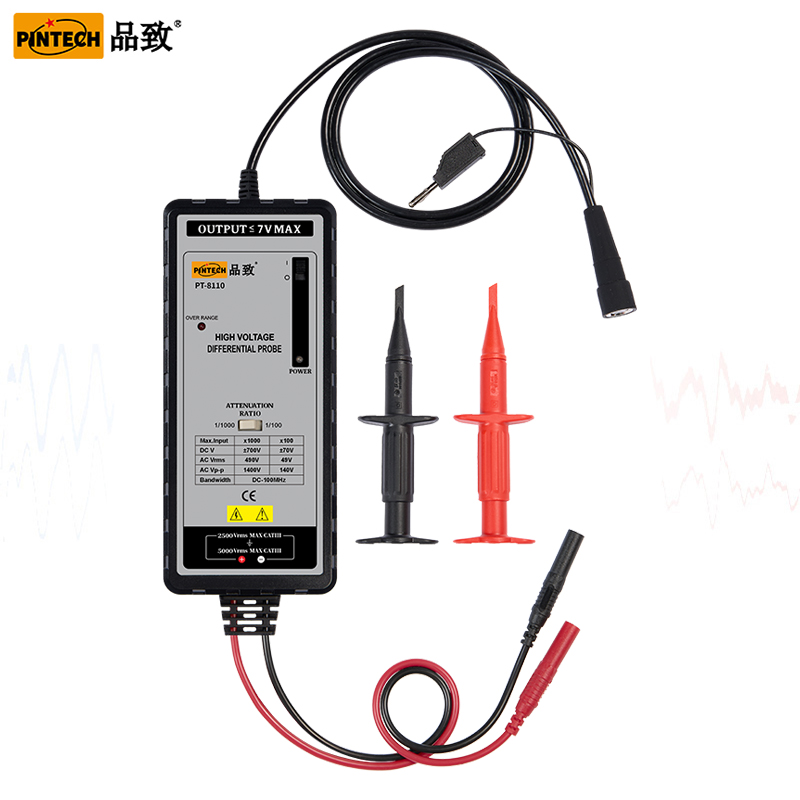

PT-8110 差分探头(1400Vp-p,100MHz)

PT-8110 频宽DC-100MHz(-3dB)电池与适配器供电均可。
品牌 PINTECH品致
型号 PT-8110
产品参数尺寸图频率图配件明细

型号

PT-8110

频宽(-3dB)

DC-100MHz

衰减比例

1:100/1000

误差

±2%

输入阻抗

两端之间:8MΩ//1pF

单端对地:4MΩ//2pF

上升时间

3.5ns

-输出(into 50KΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入交流电压(Max)

140V@1/100   1400V@1/1000

输入直流电压

70V@1/100   700V@1/1000

共模电压

700V

差分电压

700V

峰值电压

700V

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸

186*84*38 mm
