PT-8101参数规格.pdf
2.7MB

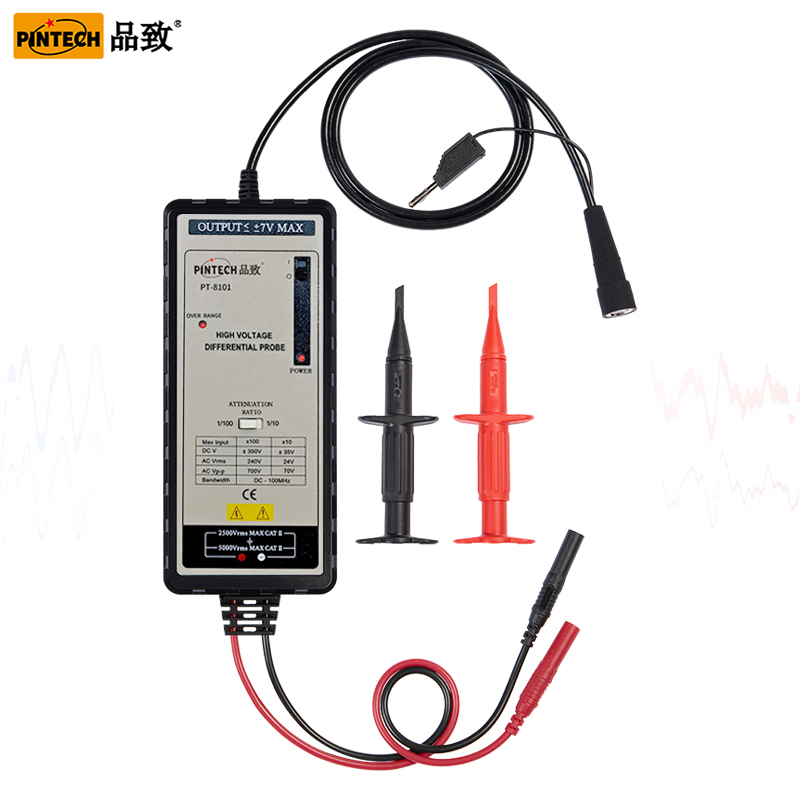

PT-8101 差分探头(700Vp-p,100MHz)

介绍 PT-8101(700Vp-p,100MHz) 简略说明: PINTECH PT-8101(100MHz X10 X100 700V) 电池与适配器供电均可
品牌 PINTECH品致
型号 PT-8101
产品参数
介绍
PT-8101(700Vp-p,100MHz) 简略说明: PINTECH PT-8101(100MHz X10 X100 700V) 电池与适配器供电均可
品牌
PINTECH品致
型号
PT-8101
我知道了
产品详情产品规格书
型号

PT-8101

衰减比例

1:10/100

频宽

100MHz

误差

±2%

输入阻抗

4MΩ//7 p F each side ground

输出电压

-Swing(into50KΩ load)

±7V

-Offset(typical)

<±5Mv

-输入阻抗(typical)

50Ω(for using 1M ohm input system oscilloscope)

共模互斥比CMRR(typical)

-85dB@50Hz,-55dB@100KHz

最大输入差动电压

(Peak to Peak)

70V@1/10

700V@1/100

最大输入与地电位差 (Peak to Peak)

70V@1/10 & 700V@1/100

供应电源

-外接

6VDC/300mA mains adaptor

BNC长度

90cm

测试线长度

30cm

重量

500g

尺寸(L×W×H)

186mm×84mm×38mm
