PT-5108 高频差分探头(150MHz,800Vp-p)

介绍 PT-5108差分探棒提供一个安全的绝缘仪器给所有示波器使用,它可以转换由高输入的差动电压(≤800V峰峰值)进入一个低电压(≤2V),并且显示波形在示波器上,使用频率高达150MHz,非常适合大电力测试、研发使用;差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量;PT-5108为高灵敏设计,动态范围之大前所未见,衰减档位X20,X200。
品牌 PINTECH品致
型号 PT-5108
产品参数
介绍
PT-5108差分探棒提供一个安全的绝缘仪器给所有示波器使用,它可以转换由高输入的差动电压(≤800V峰峰值)进入一个低电压(≤2V),并且显示波形在示波器上,使用频率高达150MHz,非常适合大电力测试、研发使用;差分探棒输出标示是设计在操作示波器50Ω的输入阻抗的相对衰减量;PT-5108为高灵敏设计,动态范围之大前所未见,衰减档位X20,X200。
品牌
PINTECH品致
型号
PT-5108
我知道了
产品详情产品规格书

型号

PT-5108

频宽(50Ω   load-3Db)

150MHz

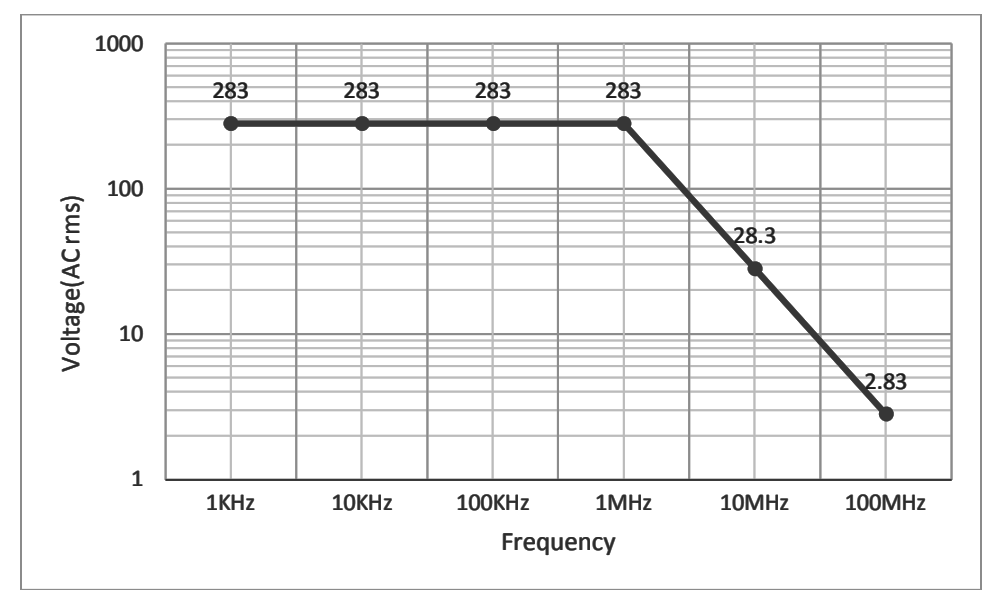

输入差分电压

±40V(DC+AC peak),约28Vrms at X20

±400V(DC+AC peak),约280Vrms at X200

衰减比例(Switchable)

×20. ×200

输入阻抗(Differential)

20MΩ//5PF

输入阻抗(Each)

10MΩ//10PF each side to ground

CMRR

60Hz: 80dB;100Hz:60dB;1MHz:50dB

噪音

≤1mVrms

误差

≤±2%

最大输出电压

≤±2V

示波器输入阻抗

50Ω

耗电量

5V DC

尺寸/重量

220x85x30/450g
