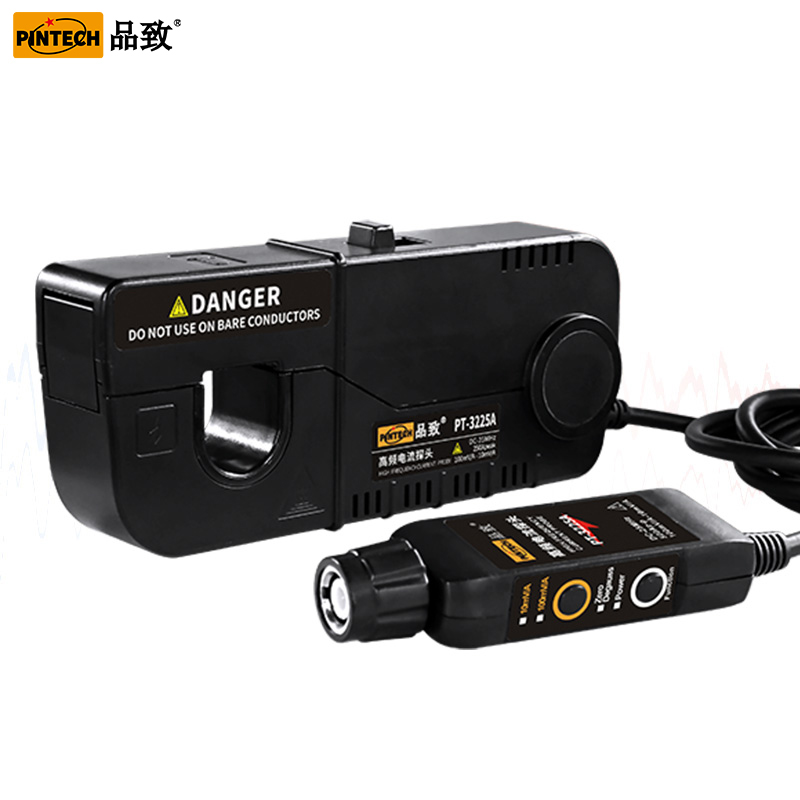

PT-3225A高频交直流电流探头(500Ap-p,25MHz)

简便易用,准确进行AC/DC 电流测量;DC-25MHz带宽;钳口直径20mm;分芯结构,简便地连接电路;配件包含电源适配器。
品牌 PINTECH品致
型号 PT-3225A

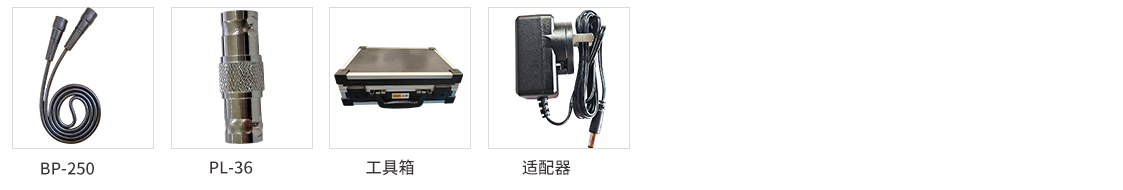

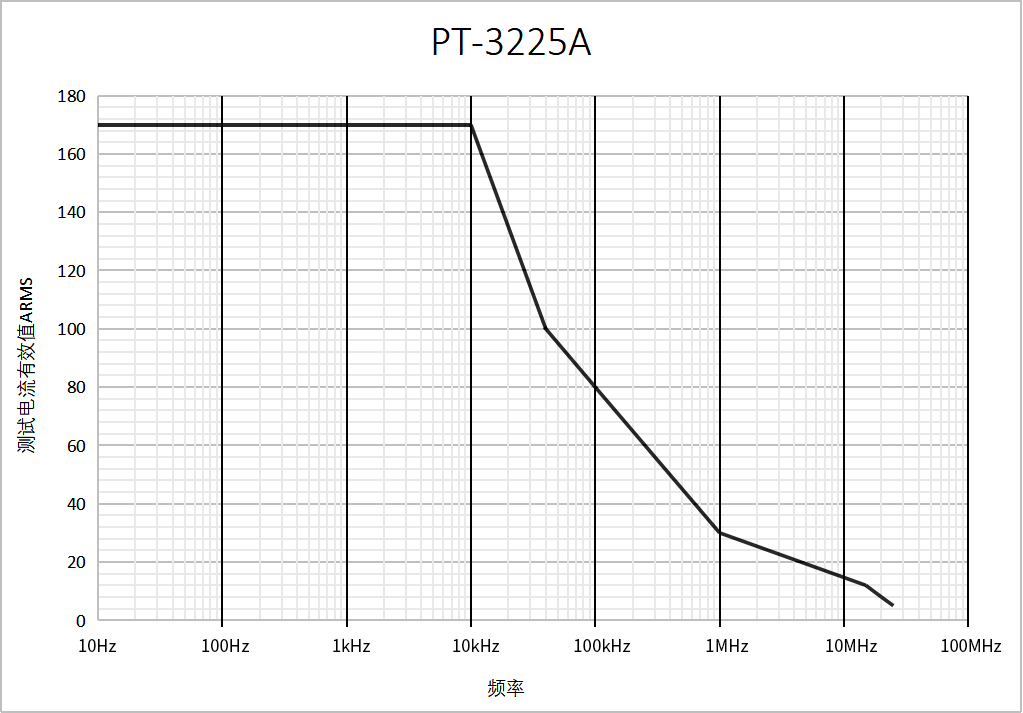

产品参数尺寸图频率图配件明细

型号

PT-3225A

带宽(-3dB)

DC-25MHz

交流电流

500Ap-p

直流电流

250A

最小测试电流

20mA

电流量程(DC+AC peak)

20mA-25A

25A-250A

电流有效值

17Arms

170Arms

精度

1%±5mV

1%±1mV

变比

100mV/A(10:1)

10mV/A(100:1)

噪声

20mA rms

上升时间

14ns

耦合方式

AC/DC

钳口直径

20mm

工作温度

0-50℃

工作湿度

20-75%RH

适配器供电

12V

尺寸

探头钳151.9*31.8*64.7mm

重量

500g
