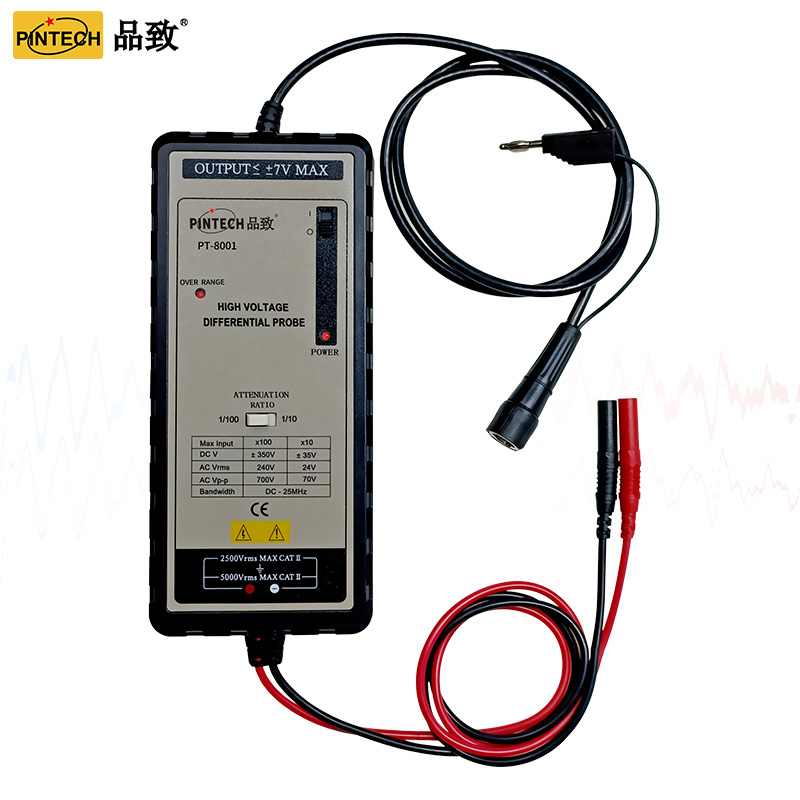

PT-8001差分探头(700Vp-p,25MHz)

PT-8001频宽DC-25MHz(-3dB)精度:2% 保修:1年 电池与适配器供电均可。
品牌 PINTECH品致
型号 PT-8001

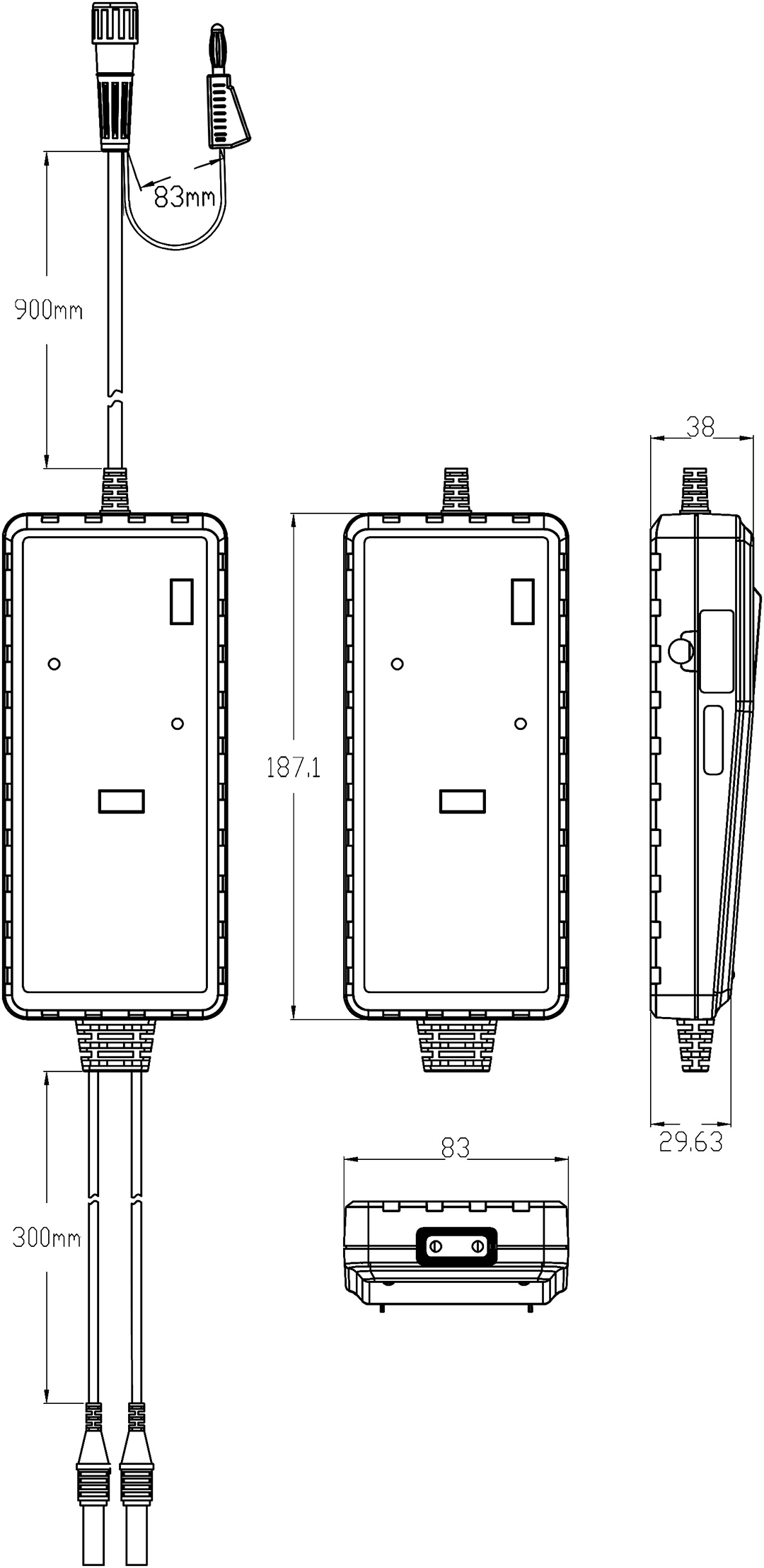

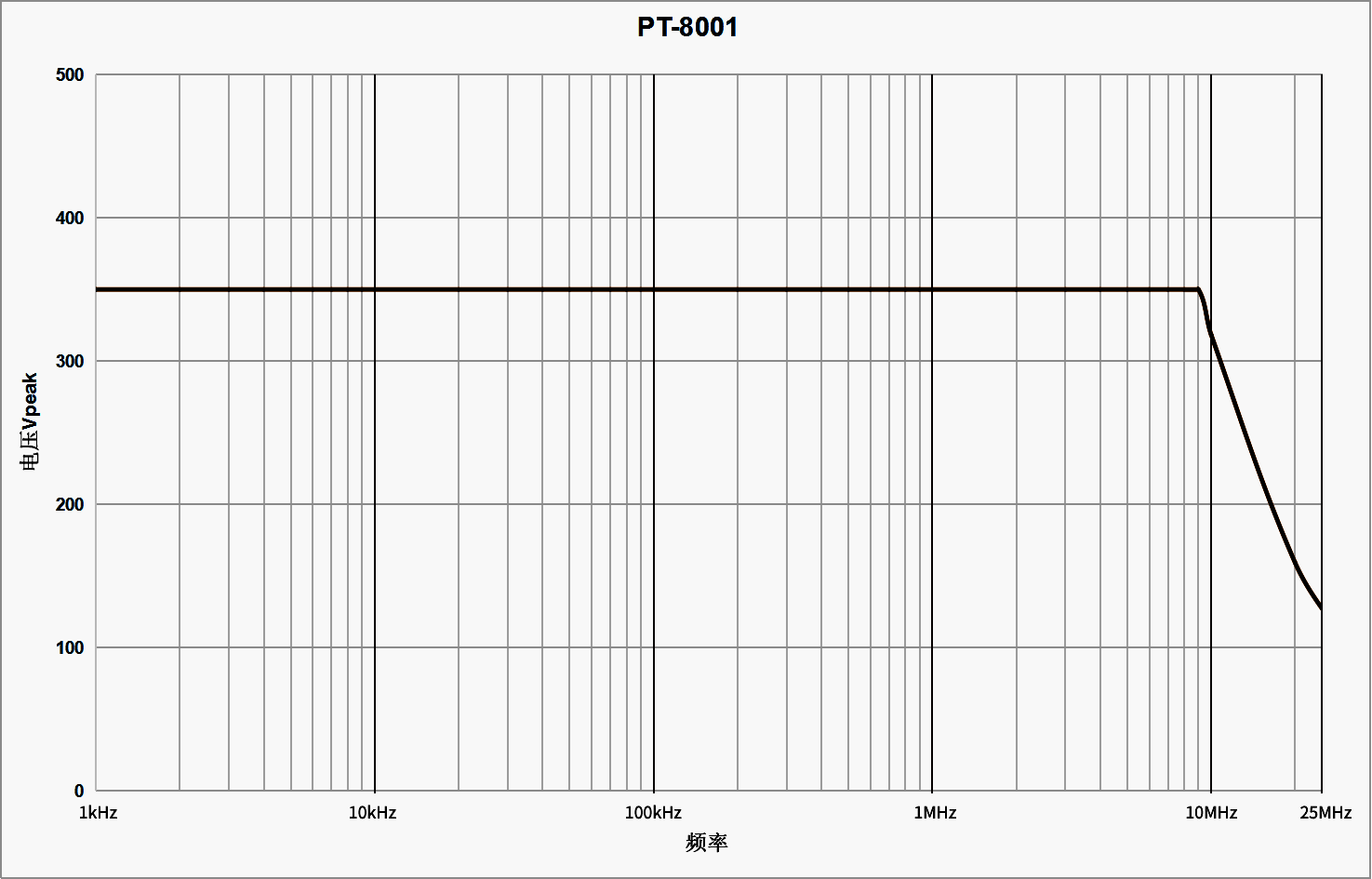

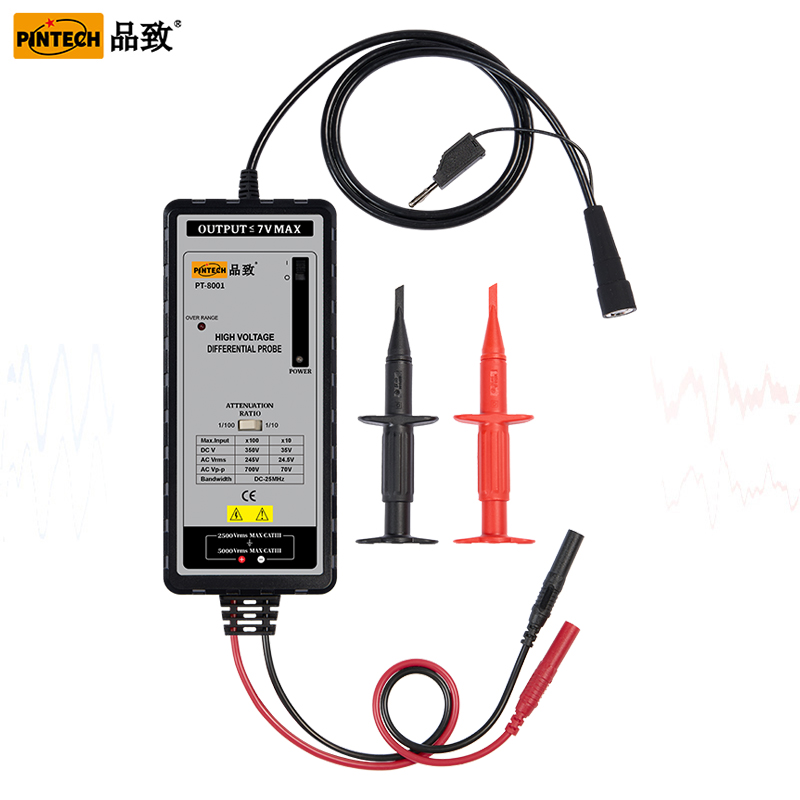

产品参数尺寸图频率图配件明细

型号

PT-8001

频宽(-3dB)

DC-25MHz

衰减比例

1:10/100

误差

±2%

输入阻抗

两端之间:4MΩ//1pF

单端对地:2MΩ//2pF

上升时间

14ns

-输出(into 50KΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

50Hz:>80dB;20kHz:>66dB

输入交流电压(Max)

70V@1/10   700V@1/100

输入直流电压

35V@1/10   350V@1/100

共模电压

350V

差分电压

350V

峰值电压

350V

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸

186*84*38 mm
