N1030A差分探头技术规格.pdf
2.0MB
N1030A差分探头说明书.pdf
791.9KB

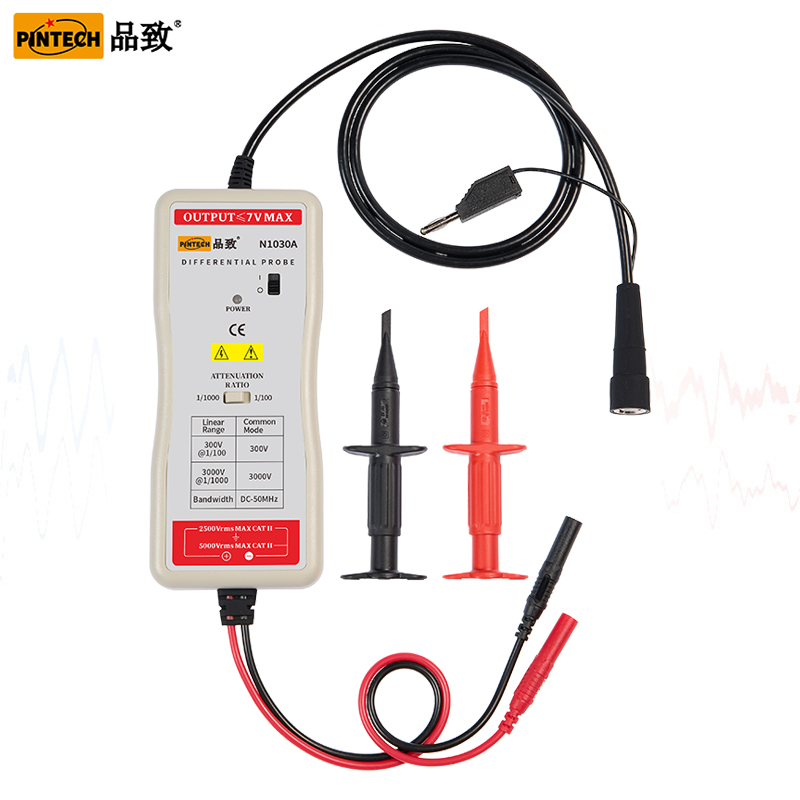

N1030A 高精度差分探头(50MHz,3000Vp-p)

微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
N1030A ,频宽DC-50MHz(-3dB), 内设自动归零,电压过载保护,可匹配任何厂牌示波器保修3年,误差 1%
品牌 PINTECH品致
型号 N1013A

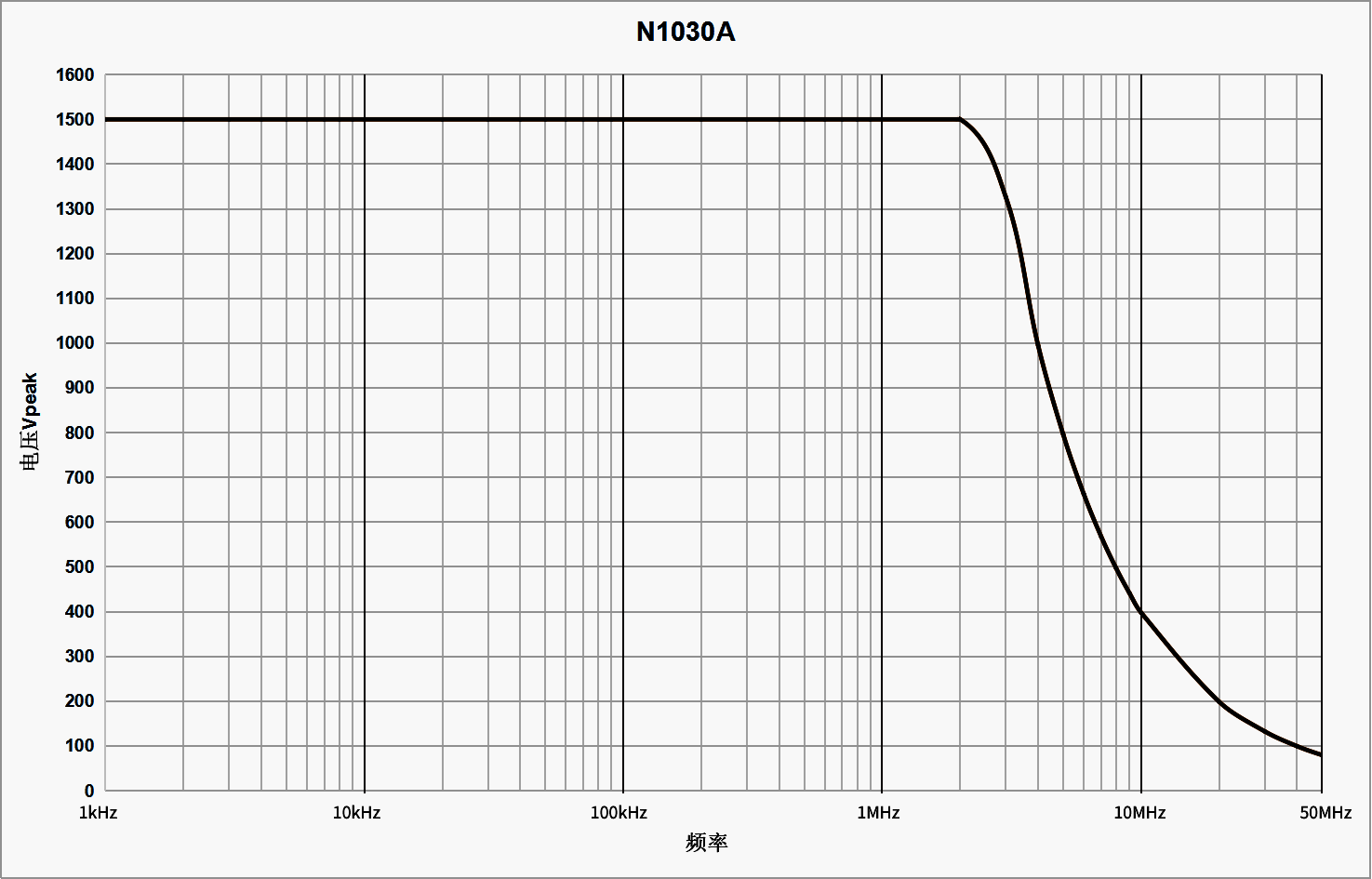

产品参数尺寸图频率图配件明细

型号

N1030A

频宽(-3dB)

DC-50MHz

衰减比例

1000X/100X

误差

±1%

输入阻抗

两端之间:8MΩ//0.59pF

单端对地:4MΩ//1.18pF

上升时间

7ns

-输出(into 50kΩ load)

<7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入电压

3000Vp-p@1/1000   300Vp-p@1/100

峰值电压

1500V

直流电压

小量程150V
大量程1500V
差模电压小量程150V
大量程1500V
有效值RMS1050V
BNC长度

90cm

测试线长度

30cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

284g

尺寸

166.5*70.7*30mm
