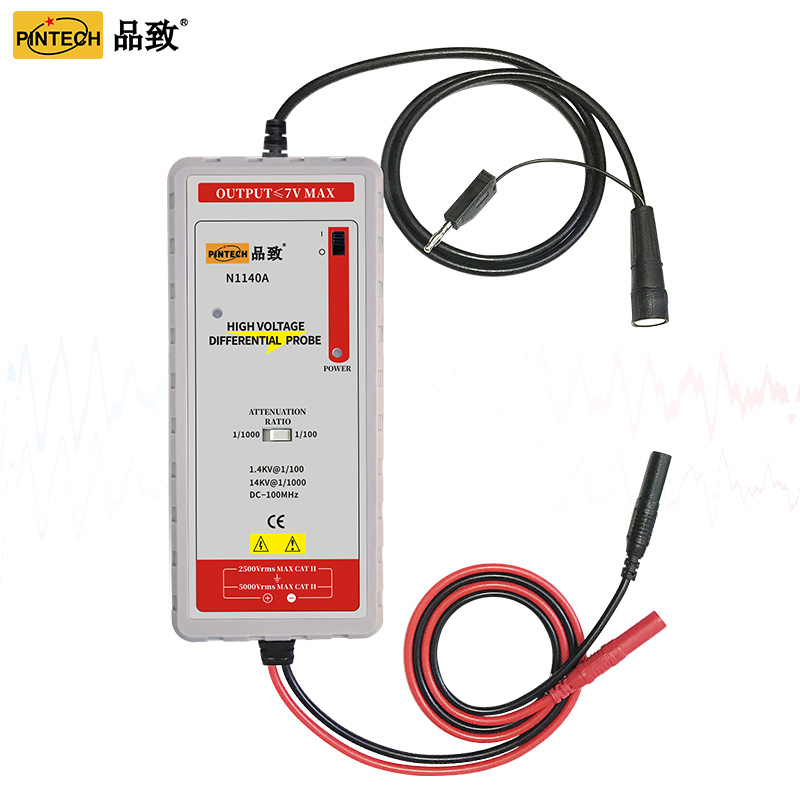

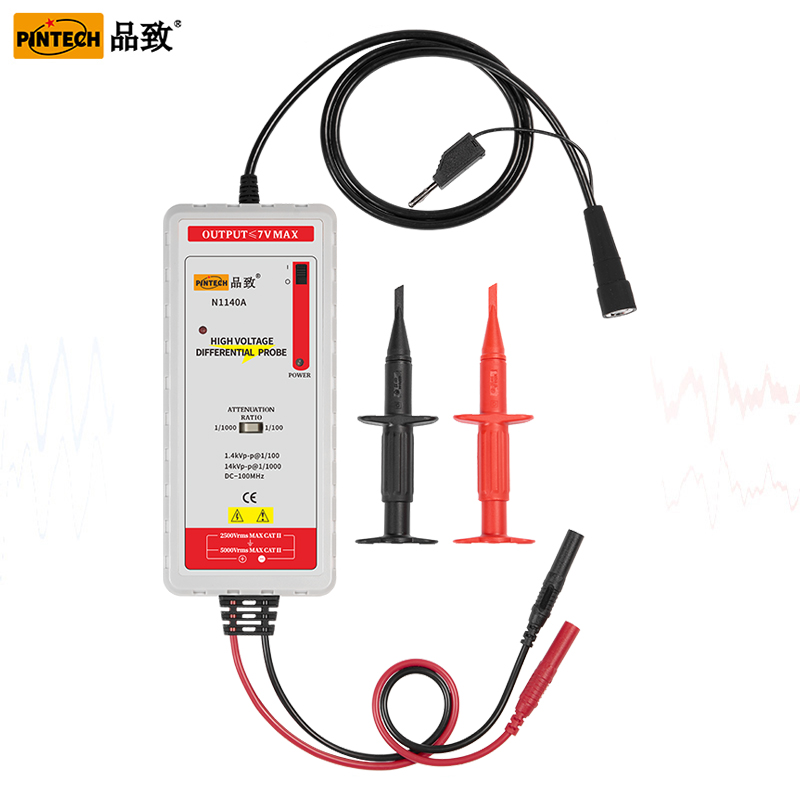

N1140A 高精度差分探头(100MHz,14KVp-p)

介绍 N1140A(100MHz X1000 X100 14KVp-p) 可匹配任何品牌的示波器 精度1% 保修3年
品牌 PINTECH品致
型号 N1140A
产品参数
介绍
N1140A(100MHz X1000 X100 14KVp-p) 可匹配任何品牌的示波器 精度1% 保修3年
品牌
PINTECH品致
型号
N1140A
我知道了
产品详情产品规格书

N1140A差分探头规格

频宽

100MHz

误差

±1%

输入阻抗

10MΩ//2 p F each side ground

输出电压

-Swing(into 50 KΩ load)

7V

-Offset(typical)

<±5Mv

-输入阻抗(typical)

50Ω(for using 1M ohm input system oscilloscope)

供应电源

-外接

power leads

BNC长度

90cm

测试线长度

60cm

重量

500g

尺寸(L×W×H)

84x36x245mm

衰减比例

1:1000/100

共模互斥比CMRR(typical)

-80dB@60Hz,-50d B@100KHz

最大输入差动电压

(Peak to Peak)

14KV@1/1000

1400V@1/100

最大输入与地电位差

(Peak to Peak)

14KV@1/1000& 1400V@1/100

共模互斥比(CMRR)

1000V rms CATⅢ
