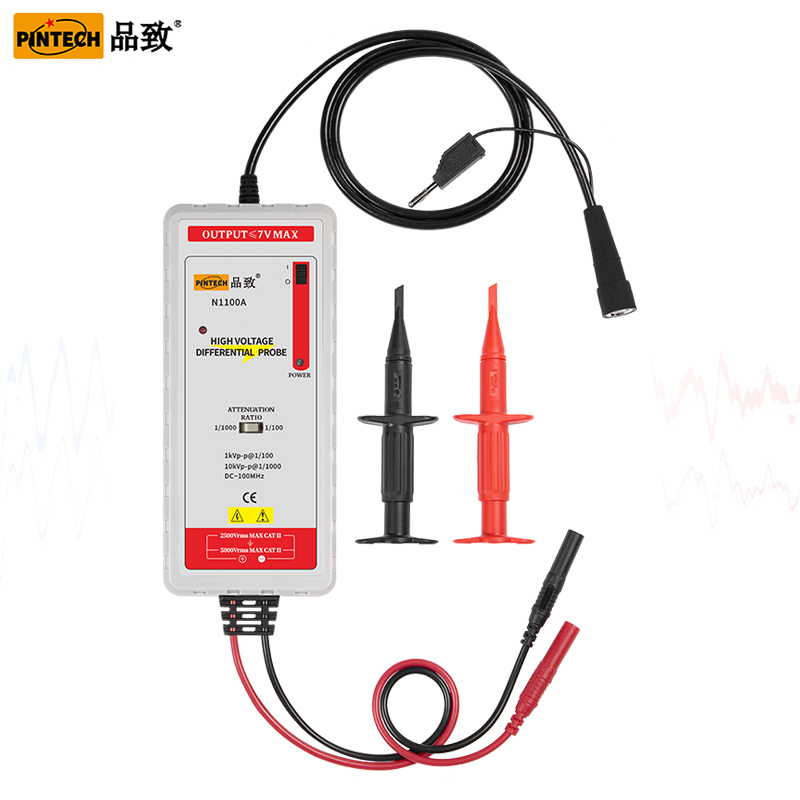

N1100A 高精度差分探头(100MHz,10KVp-p)

介绍 N1100A, 频宽 100MHz ,内设自动归零,电压过载保护,可匹配任何厂牌示波器,保修3年,高精度1%
品牌 PINTECH品致
型号 N1100A
产品参数
介绍
N1100A, 频宽 100MHz ,内设自动归零,电压过载保护,可匹配任何厂牌示波器,保修3年,高精度1%
品牌
PINTECH品致
型号
N1100A
我知道了
产品详情产品规格书

型号

N1100A

频宽

100MHz

误差

±1%

输入阻抗

20MΩ//1 p F each side ground

输出电压

-Swing(into 50 KΩ load)

7V

-Offset(typical)

<±5Mv

-输入阻抗(typical)

50Ω(for using 1M ohm input system oscilloscope)

供应电源

-外接

power leads

BNC长度

90cm

测试线长度

60cm

重量

500g

尺寸(L×W×H)

186x84x38 mm

衰减比例

1:1000/100

共模互斥比CMRR(typical)

-80dB@60Hz,-50d B@100KHz

最大输入差动电压

(Peak to Peak)

10KV@1/1000

1000V@1/100

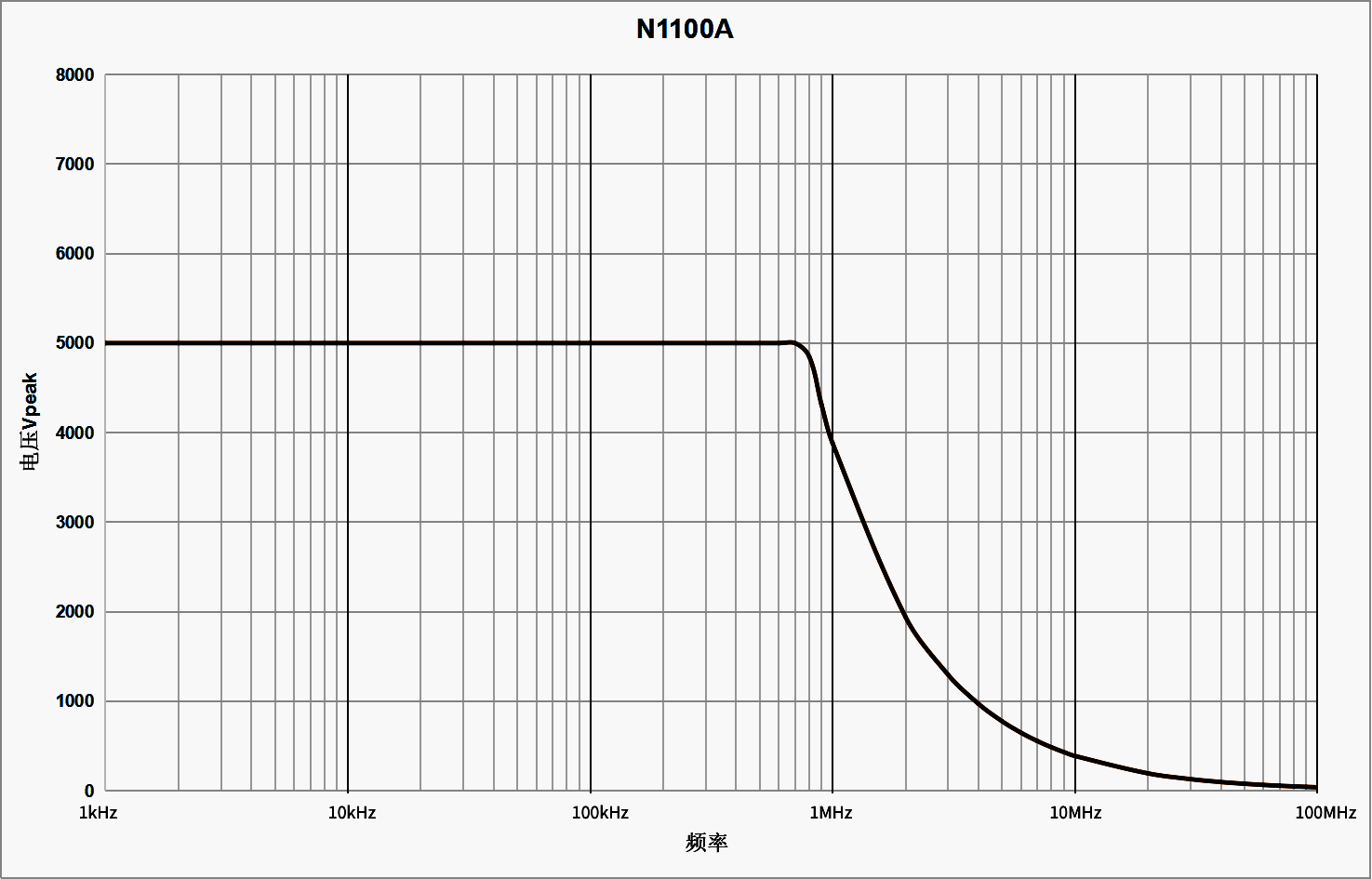

最大输入与地电位差(Peak to Peak)

1KV@1/100& 10KV@1/1000

共模互斥比(CMRR)

1000V rms CATⅢ
