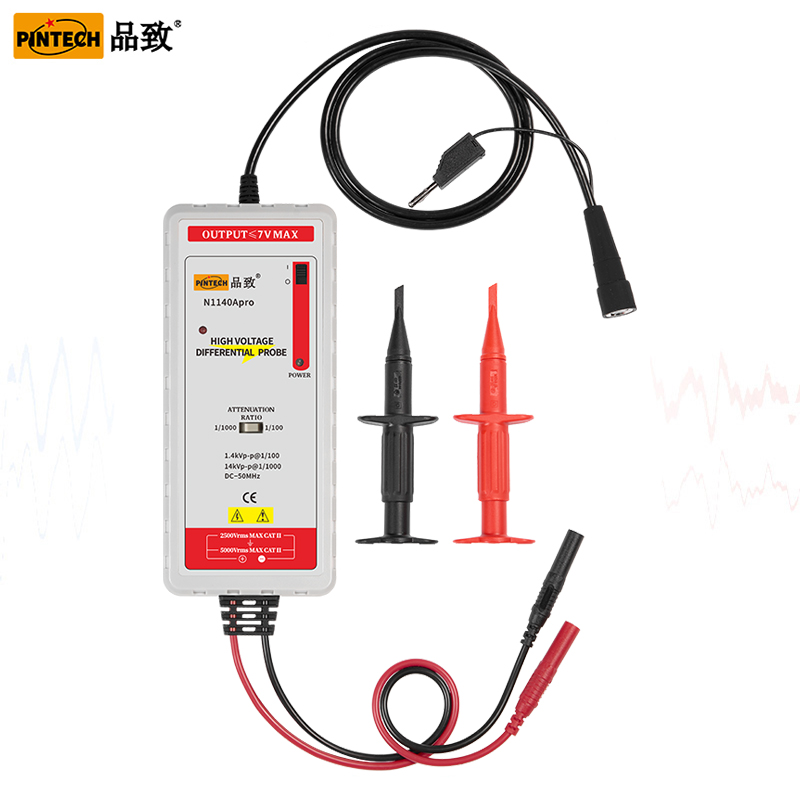

N1140Apro 高精度差分探头(50MHz,14kVp-p)

频宽DC-50MHz(-3dB),电压14kVp-p,为众厂商和各高校指定使用型号,1:1000/10根据不同量程选择测试档位,BNC接口可兼容任何品牌示波器使用。
品牌 PINTECH品致
型号 N1140Apro

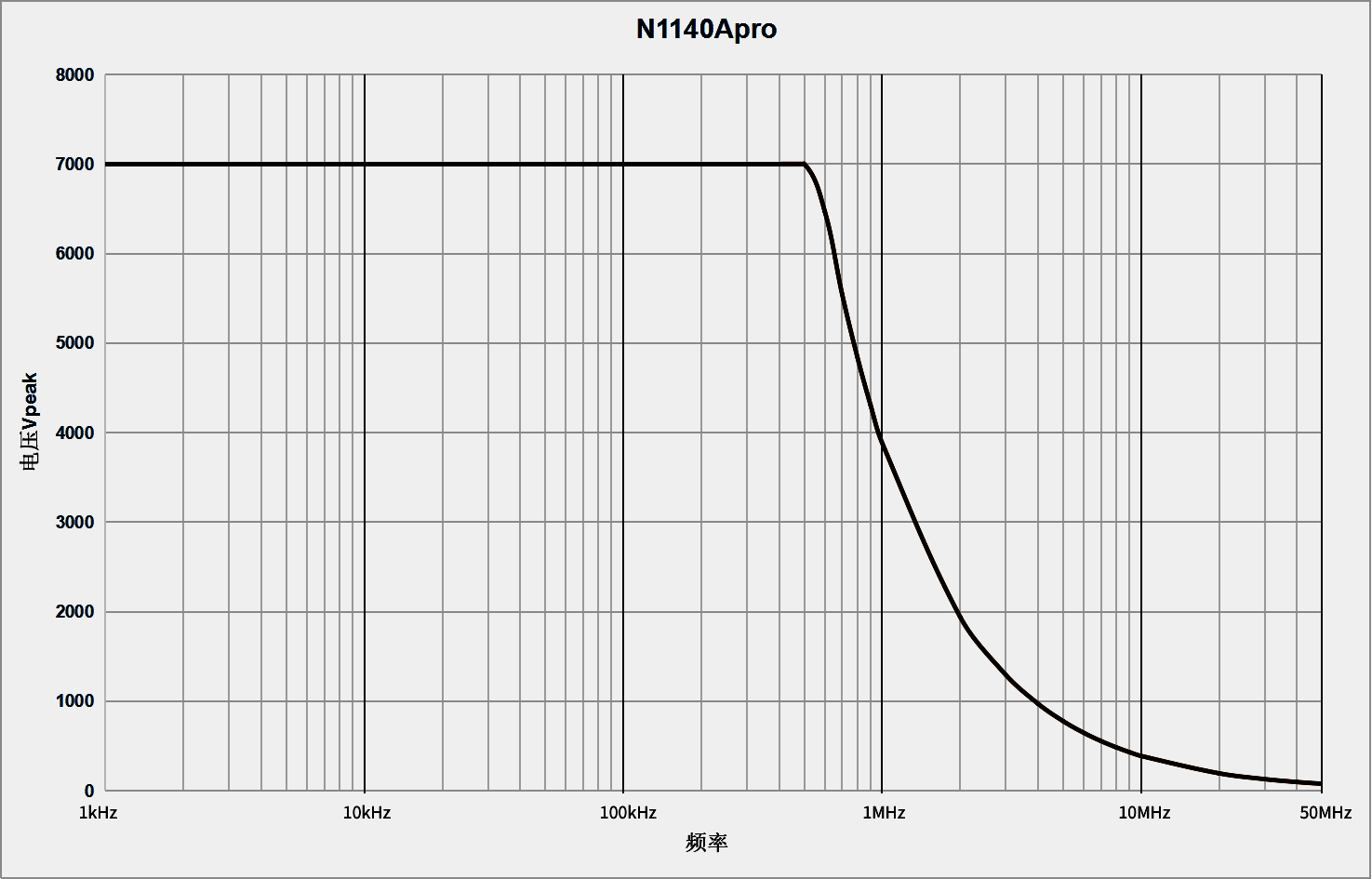

产品参数尺寸图频率图配件明细


型号

N1140Apro

频宽

DC-50MHz(-3dB)

衰减比例

1:1000/100

上升时间   7ns

误差

±0.5%(DC-50Hz~1KHz)

输入阻抗

两端之间:36MΩ//1pF

单端对地:18MΩ//2pF

输出电压

-输出(into 50kΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比CMRR

60Hz:>80dB;100kHz:>50dB

输入差动电压

14kV@1/1000   1.4kV@1/100

共模电压

7000V

差分电压

7000V

峰值电压

7000V

供应电源

-外接

6VDC/300mA mains adaptor

BNC长度

90cm

测试线长度

60cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸(LxWxH)

186x84x38mm
