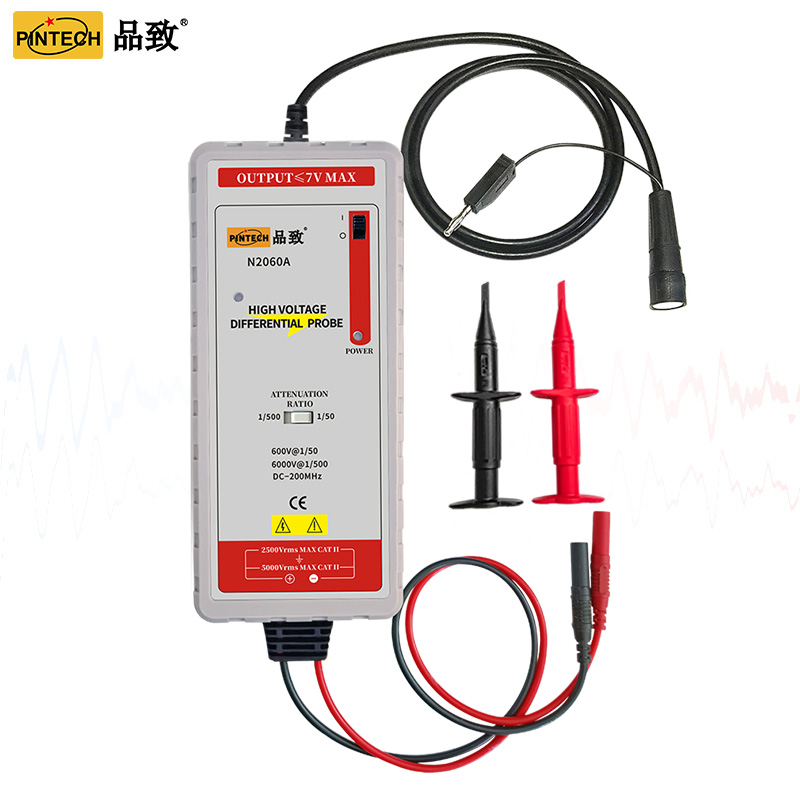

N2060A 高频差分探头(200MHz,6kVp-p)

200MHz高带宽,频宽DC-200MHz(-3dB),6kV高电压示波器差分探头,加BNC转香蕉插转接头MT-246N可接万用表使用。 电池与电源适配器供电均可!满足更多测试场景使用,是行内少有的1%精度的电压测试仪器!
品牌 PINTECH品致
型号 N2060A
产品参数尺寸图频率图配件明细

型号

N2060A

频宽(-3dB)

DC-200MHz

衰减比例

1:500/50

误差

±1%

输入阻抗

两端之间:10MΩ//1.33pF

单端对地:5MΩ//2.66pF

上升时间

1.75ns

-输出(into 50kΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入差动电压(Max)

6kV@1/500   600V@1/50

输入直流电压

3kV@1/500   300V@1/50

共模电压

3kV

差分电压

3kV

峰值电压

3kV

BNC长度

90cm

测试线长度

60cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸

186*84*38 mm
