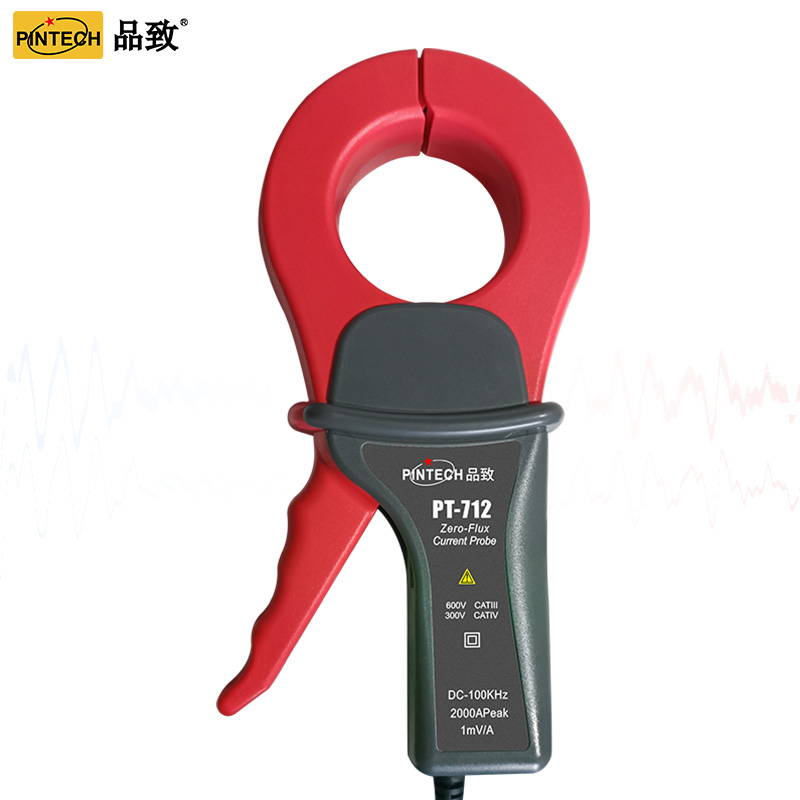

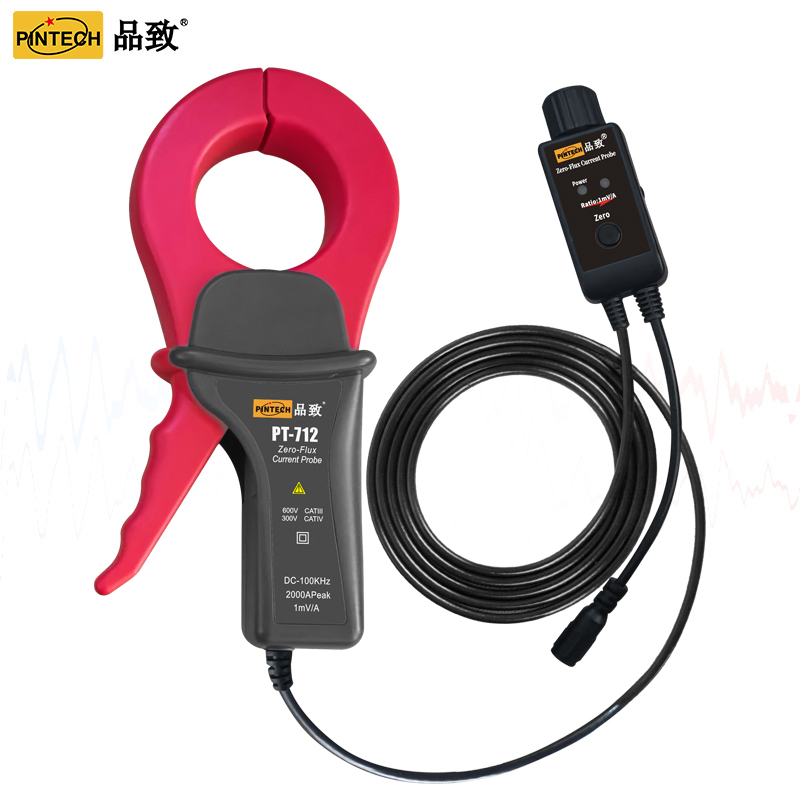

PT-712 零磁通电流探头 (4000Ap-p,100kHz)

零磁通电流探头测量电流4000A ACp-p,变比1000:1,BNC接口可兼容任何品牌示波器使用。
品牌 PINTECH品致
型号 PT-712
产品参数尺寸图频率图配件明细

特点:

1、交直流两用,可测4000Ap-p

2、低零漂

3、低温漂

4、低非线性误差

5、低插入阻抗、窝流效应、负载效应

6、≤0.1mV的精密自动归零


型号

PT-712

带宽

DC-100kHz

交流电流

4000Ap-p

电流(Max)

1200A rms

直流电流

2000A

电流(Min)

500mA

精度

保证值

3%

典型值

1% 温度系数±25ppm/℃

噪声

0.5mV

温漂/零漂

<1mV
自动归零精度≤0.1mV

di/dt(Max)

20A/us

负载阻抗

≥1MΩ和≤47pF

工作电压

600V rms

共模电压

600V CAT II 和干扰等级
上升时间

3.5us

耦合方式

AC/DC

径口直径

52mm

变比

1mV/A(1000:1)

工作温度

0~50℃

工作湿度

20~75%RH

重量

650g

尺寸

216*111*45 mm
