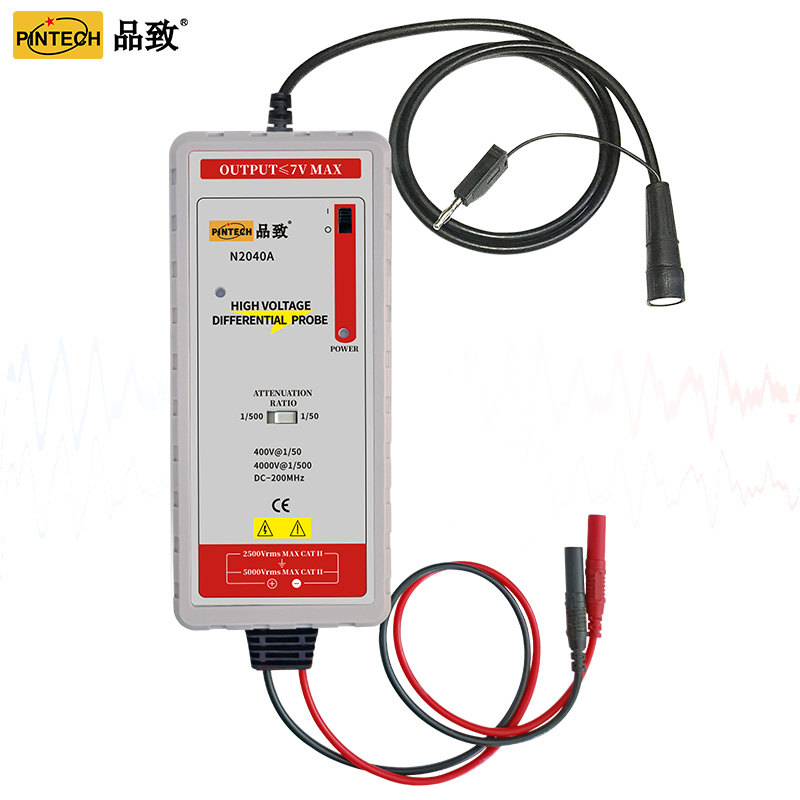

N2040A 高精度差分探头(200MHz,4000Vp-p)

升级带宽200MHz,频宽DC-200MHz(-3dB),1%高精度,电池和适配器两种供电模式。 标准BNC接口,兼容任何品牌的示波器。
品牌 PINTECH品致
型号 N2040A
产品参数尺寸图频率图配件明细

型号

N2040A

频宽(-3dB)

DC-200MHz

衰减比例

1:500/50

误差

±1%

输入阻抗

两端之间:10MΩ//1.33pF

单端对地:5MΩ//2.66pF

上升时间

1.75ns

-输出(into 50kΩ load)

7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入差动电压(Max)

4kV@1/500   400V@1/50

输入直流电压

2kV@1/500   200V@1/50

共模电压

2kV

差分电压

2kV

峰值电压

2kV

BNC长度

90cm

测试线长度

60cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

400g

尺寸

186*84*38 mm
