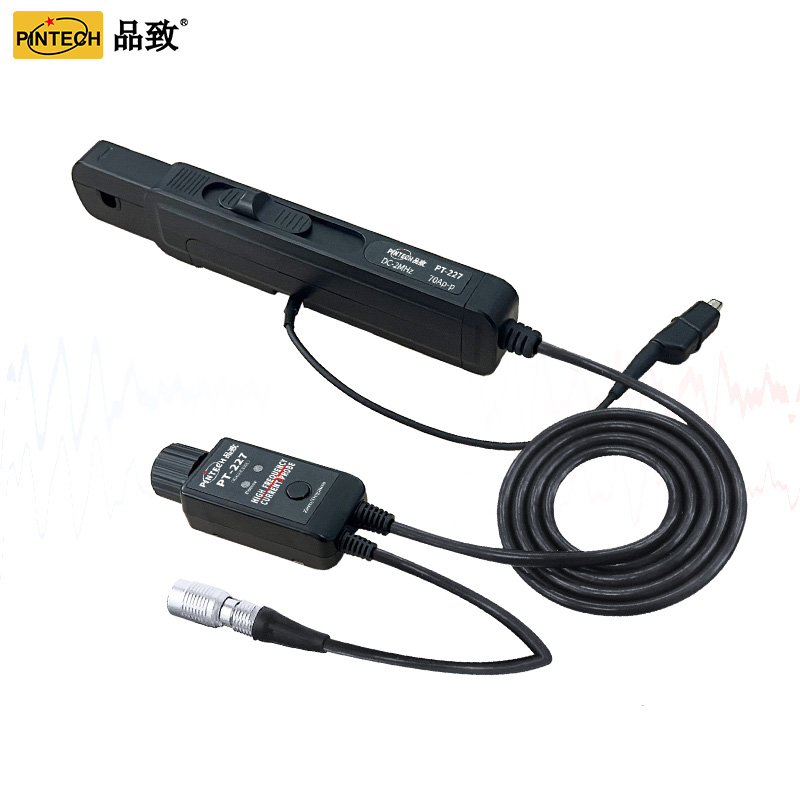

PT-227 高频交直流电流探头(70A,2MHz)

介绍 简便易用,准确进行AC/DC 电流测量;DC-2MHz 高带宽;钳口直径5mm(0.2 英寸);精度高,DC 增益误差一般小于1%;分芯结构,简便地连接电路;低噪声和DC 飘移。 应用:电源、半导体器件;逆电器/转换器、电子镇流装置;工用/消费电子、移动通信;马达驱动器、交通运输系统、传播延迟测量等。
品牌 PINTECH品致
型号 PT-227
产品参数
介绍
简便易用,准确进行AC/DC 电流测量;DC-2MHz 高带宽;钳口直径5mm(0.2 英寸);精度高,DC 增益误差一般小于1%;分芯结构,简便地连接电路;低噪声和DC 飘移。 应用:电源、半导体器件;逆电器/转换器、电子镇流装置;工用/消费电子、移动通信;马达驱动器、交通运输系统、传播延迟测量等。
品牌
PINTECH品致
型号
PT-227
我知道了
产品详情产品规格书

随着开关电源设计、LED电源设计、电机驱动等电力电子行业的电流参数的测量与分析对电流探头的要求不断提高,PinTech品致研发出具有更高的稳定性和准确性高频电流探头。PT-227是一款可以同时测量直流和交流的高频电流探头。其特点包括:高频宽,可准确快速捕捉电流波形;高精度,在电流测量的量程范围内,精度高达1%,能够精准测量;钳口直径5mm(0.2英寸),满足大部分测试领域的需要;低噪声和DC飘移,分芯结构,能够简便的连接电路;标准的BNC输出接口,可匹配任何厂家示波器。


PT-227采用先进的磁电传感器,通过测试电流所产生的磁场信号实现对电流信号的准确测量,产品坚固耐用,能够大大减少了操作难度,提高测量的准确性。本产品适合高频场合的电流数据的测量与分析。高频电流探头能够广泛的应用于电源、半导体器件、逆电器/转换器、电子镇流装置、工用/消费电子、移动通信、马达驱动器、交通运输系统、传播延迟测量等领域。此外在故障排查的过程中,使用电流探头是非常关键的,通过电流探头可以发现电缆连接头搭接不良的问题,并进行整改。



型号

     PT-227

带宽

     DC-2MHz

交流电流

     70Ap-p

直流电流

     35A

最大电流

     24A rms

最小电流

     20 mA

精度

     1%(±5mV)

噪声

     ≤6mA RMS

上升时间

     175ns

耦合方式

     AC/DC

长度

     1.48m

径口直径

     5mm

变比

     0.1V/A
