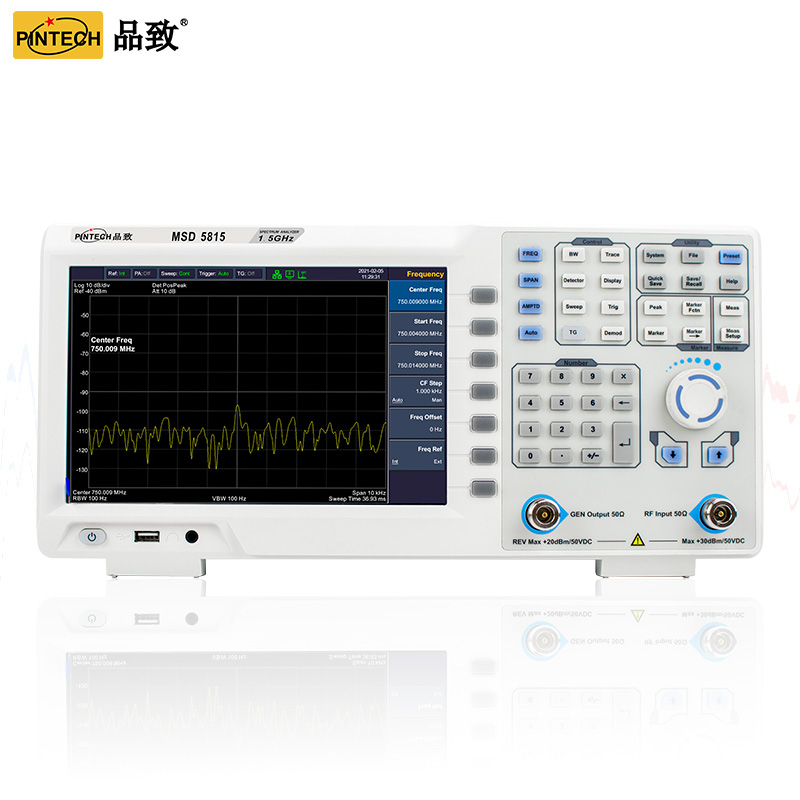

MSD5815 频谱分析仪(9KHz-1.5GHz)

品牌 PINTECH品致
型号 MSD5815
产品参数
品牌
PINTECH品致
型号
MSD5815
我知道了
产品详情产品规格书


型号    MSD5815

频率

频率范围

     9 kHz 至 1.500009 GHz

频率分辨率

     1 Hz

频率扫宽

扫宽范围

     0 Hz,100 Hz到仪器的最大频率

扫宽不确定度

     ± 扫宽 / (扫描点数-1)

单边带相位噪声(20℃ 至 30℃,fc=1 GHz)

载波偏移

10 kHz

< -80 dBc/Hz

100 kHz

< -100 dBc/Hz

1 MHz

< -115 dBc/Hz

带宽

分辨率带宽(-3 dB)

     1 Hz 至 1 MHz (1-3-5-10 步进)

分辨率带宽精度

     < 5% 典型值

分辨率滤波器形状因子 (60 dB : 3 dB)

     <5 典型值

视频带宽 (-3 dB)

     10 Hz 至 1 MHz (1-3-5-10 步进)

幅度与电平

幅度测量范围

     DANL 到 +10 dBm, 100 kHz 至 10 MHz, 前置放大器关闭

     DANL 到 +20 dBm, 10 MHz 至 1.5 GHz, 前置放大器关闭

参考电平

     -80 dBm 至 +30 dBm,步进为0.01dB

前置放大器

     20 dB,标称值,100 kHz 至 1.5 GHz

输入衰减器

     0 至 40 dB,步进为1 dB

显示平均噪声电平(衰减器为0 dB, 分辨率带宽及视频带宽均为100 Hz,抽样检波 ,轨迹平均次数 ≥50, 20℃ 至 30℃,输入阻抗为50 Ω)

前置放大器关

     9 kHz 至 1 MHz

      -95 dBm (典型值), <-88 dBm

     1 MHz 至 500 MHz

      -140 dBm (典型值), <-130dBm

     500 MHz 至 1.5 GHz

      -138 dBm (典型值), <-128 dBm

前置放大器开

     100 kHz 至 1 MHz

     -135 dBm (典型值), <-128 dBm

     1 MHz 至 500 MHz

      -160 dBm (典型值), <-150 dBm

     500 MHz 至 1.5 GHz

     -158 dBm (典型值), <-148 dBm

频率响应   (20℃ 至 30℃, 30% 至 70% 相对湿度,输入衰减 10 dB, 相对于50 MHz)

前置放大器关 (fc≥9kHz)

     <0.7 dB

前置放大器开 (fc≥50 MHz)

     <1.0 dB

绝对幅度精度

不确定度

     fc= 50 MHz,峰值检波器,前置放大器关,衰减器为 10 dB,输入信号电平 =-10 dBm,20℃至 30℃

     < 0.4 dB

跟踪源(选配

频率范围

     100 kHz 至 1.500009 GHz

输出电平范围

     -40 dBm 至 0 dBm

输出电平分辨率

     1 dB

输出平坦度

     相对于 50 MHz

     ± 3 dB

跟踪源杂散

     谐波杂散

-30 dBc(跟踪源输出功率为 -10 dBm时)

     非谐波杂散

-40 dBc(跟踪源输出功率为 -10 dBm时)

跟踪源至输入端隔离

     -60 dB(跟踪源输出功率为 0 dBm时)

USB

USB Host

连接器

      A 插头

协议

     2.0 版

USB Device

连接器

     B 插头

协议

     2.0 版

显示

类型

      TFT LCD

分辨率

      1280水平×800垂直像素

尺寸

     9 英寸

颜色

     65536 色

通信接口

LAN

     10/100Base,RJ-45

HDMI

     连接器

      A 插头

     协议

     1.4 版

外观

尺寸

     375 mm (宽) × 185 mm (高) × 120 mm (深)

重量

     约 3.7 kg (主机)
