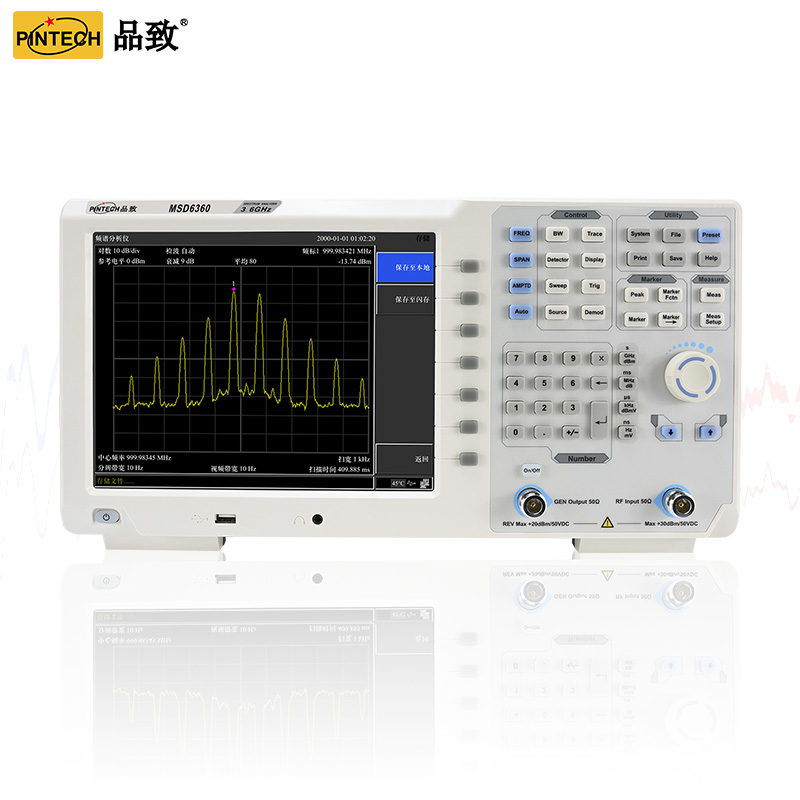

MSD6360 频谱分析仪(9kHz-3.6GHz)

品牌 PINTECH品致
型号 MSD6360
产品参数
品牌
PINTECH品致
型号
MSD6360
我知道了
产品详情产品规格书

型号

MSD6360

频率

频率范围

9kHz-3.6 GHz

频率分辨率

1Hz

频率扫宽

扫宽范围

0 Hz,100 Hz 到仪器的最大频率

扫宽准确度

± 扫宽/(扫描点数 - 1)

内部参考源

基准频率

10 MHz

基准频率精度

± [(距最后一次校准的时间 × 频率老化率)+ 温度稳定度 + 初始准确度 ]

温度稳定度

<2.5 ppm(15℃至35℃)

频率老化率

<1ppm/年

单边带相位噪声(20℃至30℃,fc=1GHz,RBW=1kHz,VBW=1kHz)

载波偏移

10 kHz

< -82 dBc/Hz (典型值)

100 kHz

< -100 dBc/Hz(典型值)

1 MHz

< -110 dBc/Hz(典型值)

带宽

分辨率带宽

10Hz 至 500kHz(以1-10连续步进),1MHz,3MHz

RBW 精度

< 5%,典型值(RBW≤1MHz)

选择性(60 dB: 3 dB)

<5:1   典型值(数字实现,接近高斯形状)

视频带宽(VBW)

10Hz 至 3MHz

幅度与电平

幅度测量范围

DANL 到 +20 dBm,1 MHz 至3.6GHz,前置放大器关

参考电平

-80 dBm 至 +30 dBm,步进为 0.01 dBm

前置放大器

20 dB,标称值,9 kHz 至 3.6 GHz

输入衰减

0 至 50 dB,1 dB 步进

最大输入直流电压

±50 VDC

最大连续波射频功率

30dBm,平均连续功率

显示平均噪声电平(输入衰减 0 dB,取样检波,迹线平均次数≥20,20℃至30℃,输入阻抗为50Ω,RBW 归一化到 1 Hz)

前置放大器关

1MHz至10 MHz

-140 dBm(典型值), <-130 dBm

10 MHz至1GHz

-140 dBm(典型值), <-130 dBm

1 GHz至1.5 GHz

-138 dBm(典型值), <-128 dBm

1 .5GHz至3.6 GHz

-138 dBm(典型值), <-128 dBm

前置放大器开

1MHz至10 MHz

-160 dBm(典型值), <-150 dBm

10 MHz至1GHz

-160 dBm(典型值), <-150 dBm

1 GHz至1.5 GHz

-158 dBm(典型值), <-148 dBm

1 .5GHz至3.6 GHz

-158 dBm(典型值), <-148 dBm

频率响应(20℃至30℃,30%至70% 相对湿度,输入衰减 10 dB,参考频率 50 MHz)

前置放大器关(fc≥100K)

±0.8 dB;±0.4 dB,典型值

前置放大器开(fc≥1MHz)

±0.9 dB;±0.5 dB,典型值

误差与精度

分辨率带宽切换误差

相对于 10 kHz 的 RBW   对数分辨率 ±0.2 dB,线性分辨率±0.01,标称值

输入衰减误差

20℃ 至 30℃,fc=50 MHz,前置放大器关,相对于 20dB 衰减,输入衰减 1至50 dB
±0.5 dB

绝对幅度精度

20℃至30℃, fc=50 MHz,Span=200kHz,
RBW=10 kHz,VBW=10 kHz,峰值检波,输入衰减 10 dB,95% 置信度
前置放大器关 ±0.4 dB,输入信号电平 -20 dBm;
前置放大器开 ±0.5 dB,输入信号电平 -40 dBm

全幅度精度

输入信号范围 0 dBm 至 -50 dBm

±1.5 dB

电压输入驻波比

输入衰减 10 dB,1 MHz 至 3.6GHz

<1.5,标称值

失真和杂散响应

二次谐波失真

fc ≥ 50 MHz,输入信号 -10 dBm,输入衰减 0 dB,前置放大器关, 20℃至 30℃

-65dBc

三阶交调截断点

fc ≥ 50 MHz,输入双音电平 -20 dBm,频率间隔 100 kHz,输入衰减 0 dB,前置放大器关, 20℃至 30℃

+2 dBm

1 dB 增益压缩

fc ≥ 50 MHz,输入衰减 0 dB,前置放大器关, 20℃至 30℃

>+2 dBm,标称值

剩余响应

输入端口接 50 Ω 负载,输入衰减 0 dB,20℃至 30℃

<-80 dBm,典型值

输入相关杂散

混频器电平为 -30 dBm,20℃至 30℃

<-60 dBc

扫描

扫描时间

非零扫宽 10 ms 至 3000 s   零扫宽 10 ms ~ 3000 s

扫描模式

连续,单次

跟踪源、信号源(仅适用于带A型号的机型)

频率范围

100 kHz 至 3.6 GHz(跟踪源) 35 MHz 至 3.6 GHz(信号源)

输出电平范围

-40 dBm 至 0 dBm

输出电平分辨率

1 dB

输出平坦度

± 3 dB

最大反向输入电平

平均功率:±30 dBm,DC : ± 50 VDC

解调

音频解调

频率范围

100kHz 至 3.6 GHz

解调类型

FM/AM/USB/LSB

AM测量

频率范围

10MHz 至 3.6 GHz

调制率

20Hz 至 100kHz

调制率精度

1Hz,标称值(调制率<1kHz)   <0.1%调制率,标称值 (调制率≥1kHz)

调制深度

5% 至 95%

调制深度精度

±4%,标称值

FM 测量

频率范围

10MHz 至 3.6 GHz

调制率

20Hz 至 100kHz

调制率精度

1Hz,标称值 (调制率<1kHz)   <0.1%调制率,标称值 (调制率≥1kHz)

频偏

20Hz 至 200kHz

频偏精度

±4%,标称值

频率计数器

计数器分辨率

1Hz、10Hz、100Hz、1kHz

计数器精确度

±(频率读数×频率基准精度+计数分辨率)

射频输入

阻抗

50 Ω,标称值

连接器

N 型阴头

跟踪源/信号源输出

阻抗

50 Ω,标称值

连接器

N 型阴头

10MHz 参考输入/输出

连接器

BNC 阴头

10MHz 参考幅度

0 dBm 至 +10 dBm

USB

USB 主控端

连接器

B 插头

协议

USB 2.0(主机端)

USB 设备端

连接器

A 插头

协议

2.0 版

VGA

连接器

15引脚 D-SUB(阴头)

分辨率

800*600,60 Hz

显示

显示类型

TFT LCD

显示分辨率

800*600

屏幕尺寸

10.4 英寸

屏幕颜色

65536

远程控制

USB

USB TMC

LAN

10/100Base,RJ-45

大规模存储

数据存储空间

内部存储256M Bytes

温度

操作温度范围

0 ℃ 至 40 ℃

存储温度范围

-20 ℃ 至 60 ℃

尺寸

421 mm (宽)×221 mm (高)×115 mm (深)

重量

约 5.0 千克 (主机)
