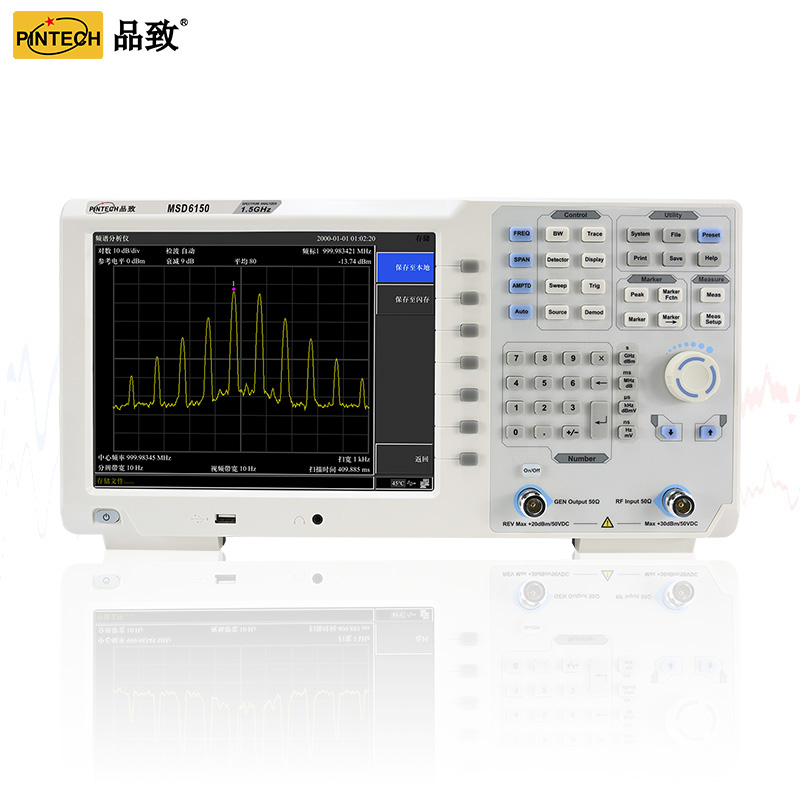

MSD6150 频谱分析仪(9kHz-1.5GHz)

型号

MSD6150

频率

频率范围

DC-9kHz~1.5 GHz

频率分辨率

1Hz

频率扫宽

扫宽范围

0 Hz，100 Hz 到仪器的最大频率

扫宽准确度

± 扫宽/（扫描点数 － 1）

内部参考源

基准频率

10 MHz

基准频率精度

± [（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]

温度稳定度

<2.5 ppm（15℃至35℃）

频率老化率

<1ppm/年

单边带相位噪声（20℃至30℃，fc=1GHz，RBW=1kHz，VBW=1kHz）

载波偏移

10 kHz

< -82 dBc/Hz （典型值）

100 kHz

< -100 dBc/Hz（典型值）

1 MHz

< -110 dBc/Hz（典型值）

带宽

分辨率带宽

10Hz 至 500kHz(以1-10连续步进)，1MHz，3MHz

RBW 精度

< 5%，典型值（RBW≤1MHz）

选择性（60 dB: 3 dB）

<5：1   典型值（数字实现，接近高斯形状）

视频带宽（VBW）

10Hz 至 3MHz

幅度与电平

幅度测量范围

DANL 到 +20 dBm，1 MHz 至3.6GHz，前置放大器关

参考电平

-80 dBm 至 +30 dBm，步进为 0.01 dBm

前置放大器

20 dB，标称值，9 kHz 至 3.6 GHz

输入衰减

0 至 40 dB，1 dB 步进

最大输入直流电压

±50 VDC

最大连续波射频功率

30dBm，平均连续功率

显示平均噪声电平（输入衰减 0 dB，取样检波，迹线平均次数≥20，20℃至30℃，输入阻抗为50Ω，RBW 归一化到 1 Hz）

前置放大器关

1MHz至10 MHz

-140 dBm（典型值）, <-130 dBm

10 MHz至1GHz

-140 dBm（典型值）, <-130 dBm

1 GHz至1.5 GHz

-138 dBm（典型值）, <-128 dBm

前置放大器开

1MHz至10 MHz

-160 dBm（典型值）, <-150 dBm

10 MHz至1GHz

-160 dBm（典型值）, <-150 dBm

1 GHz至1.5 GHz

-158 dBm（典型值）, <-148 dBm

频率响应（20℃至30℃，30%至70% 相对湿度，输入衰减 10 dB，参考频率 50 MHz）

前置放大器关（fc≥100k）

±0.8 dB；±0.4 dB，典型值

前置放大器开（fc≥1MHz）

±0.9 dB；±0.5 dB，典型值

误差与精度

分辨率带宽切换误差

相对于 10 kHz 的 RBW   对数分辨率 ±0.2 dB，线性分辨率±0.01，标称值

输入衰减误差

20℃ 至 30℃，fc=50 MHz，前置放大器关，相对于 10dB 衰减，输入衰减 1至40 dB
±0.5 dB

绝对幅度精度

20℃至30℃， fc=50 MHz，Span=200kHz,
RBW=10 kHz，VBW=10 kHz，峰值检波，输入衰减 10 dB，95% 置信度
前置放大器关 ±0.4 dB，输入信号电平 -20 dBm；
前置放大器开 ±0.5 dB，输入信号电平 -40 dBm

全幅度精度

输入信号范围 0 dBm 至 -50 dBm

±1.5 dB

电压输入驻波比

输入衰减 10 dB，1 MHz 至 3.6GHz

<1.5，标称值

失真和杂散响应

二次谐波失真

fc ≥ 50 MHz，输入信号 -10 dBm，输入衰减 0 dB，前置放大器关, 20℃至 30℃

-65dBc

三阶交调截断点

fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃

+2 dBm

1 dB 增益压缩

fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃

>+2 dBm，标称值

剩余响应

输入端口接 50 Ω 负载，输入衰减 0 dB，20℃至 30℃

<-85 dBm，典型值

输入相关杂散

混频器电平为 -30 dBm，20℃至 30℃

<-60 dBc

扫描

扫描时间

非零扫宽 10 ms 至 3000 s   零扫宽 10 ms ～ 3000 s

扫描模式

连续，单次

跟踪源、信号源（仅适用于带A型号的机型）

频率范围

100 kHz 至 1.5 GHz（跟踪源）

输出电平范围

-30 dBm 至 0 dBm

输出电平分辨率

1 dB

输出平坦度

± 3 dB

最大反向输入电平

平均功率：±30 dBm，DC : ± 50 VDC

解调

音频解调

频率范围

100kHz 至 1.5 GHz

解调类型

FM/AM/USB/LSB

AM测量

频率范围

10MHz 至 1.5 GHz

调制率

20Hz 至 100kHz

调制率精度

1Hz，标称值(调制率<1kHz)   <0.1%调制率，标称值 (调制率≥1kHz)

调制深度

5% 至 95%

调制深度精度

±4%，标称值

FM 测量

频率范围

10MHz 至 1.5 GHz

调制率

20Hz 至 100kHz

调制率精度

1Hz，标称值 (调制率<1kHz)   <0.1%调制率，标称值 (调制率≥1kHz)

频偏

20Hz 至 200kHz

频偏精度

±4%，标称值

频率计数器

计数器分辨率

1Hz、10Hz、100Hz、1kHz

计数器精确度

±(频率读数×频率基准精度+计数分辨率)

射频输入

阻抗

50 Ω，标称值

连接器

N 型阴头

跟踪源/信号源输出

阻抗

50 Ω，标称值

连接器

N 型阴头

10MHz 参考输入/输出

连接器

BNC 阴头

10MHz 参考幅度

0 dBm 至 +10 dBm

USB

USB 主控端

连接器

B 插头

协议

USB 2.0（主机端）

USB 设备端

连接器

A 插头

协议

2.0 版

VGA

连接器

15引脚 D-SUB(阴头）

分辨率

800*600，60 Hz

显示

显示类型

TFT LCD

显示分辨率

800*600

屏幕尺寸

10.4 英寸

屏幕颜色

65536

远程控制

USB

USB TMC

LAN

10/100Base，RJ-45

大规模存储

数据存储空间

内部存储256M Bytes

温度

操作温度范围

0 ℃ 至 40 ℃

存储温度范围

-20 ℃ 至 60 ℃

外观

尺寸

421 mm (宽)×221 mm (高)×115 mm (深)

重量

约 5.0 千克 (主机)
