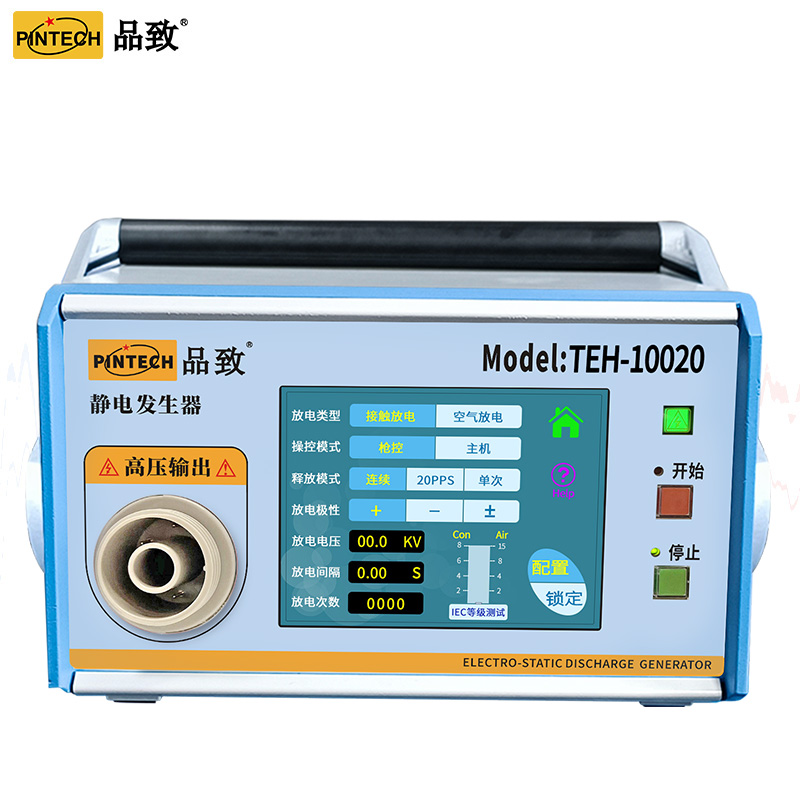

静电放电发生器 TEH-10020触屏版 20KV

介绍 正负双独立高压电源设计,性能可靠; 内置IEC测试标准等级及用户自设定功能; 结构紧凑、小巧轻便,便于现场测试; 测试附件齐备,功能完整,性价比更高; 为评定电子电气设备经受静电放电时的抗扰度性能提供全面完善的解决方案; 符合IEC61000-4-2和GB/T17626.2最新标准的要求,并可扩容车载电子、半导体静电放电标准。 如需试验台,请提前告知,一般默认不带试验台。
品牌 PINTECH品致
型号 TEH-10020
产品参数
介绍
正负双独立高压电源设计,性能可靠; 内置IEC测试标准等级及用户自设定功能; 结构紧凑、小巧轻便,便于现场测试; 测试附件齐备,功能完整,性价比更高; 为评定电子电气设备经受静电放电时的抗扰度性能提供全面完善的解决方案; 符合IEC61000-4-2和GB/T17626.2最新标准的要求,并可扩容车载电子、半导体静电放电标准。 如需试验台,请提前告知,一般默认不带试验台。
品牌
PINTECH品致
型号
TEH-10020
我知道了
产品详情产品规格书

规格型号

TEH-10020   触屏版

输出电压

0.1~20kV±5%

输出电压极性

正/负

标配放电阻容

330Ω±5%/150pF±10%(可更换扩容)

车载电子放电阻容

330Ω±5%/150pF±10%   2000Ω±5%/150pF±10%

330Ω±5%/330pF±10%   2000Ω±5%/330pF±10%

放电电流上升时间

0.6~1ns

测试功能

单次、计数、气隙放电、接触放电、IEC等级内置

触发模式

自动、手动、枪体全操控(电压升/降+极性切换+高压启停)

放电次数

1~9999次

放电间隔

0.05s~9.99s

显示界面

LED

电源

AC85~265V,50/60Hz,功率100W

尺寸

265*395*165mm

重量

7.3kg
