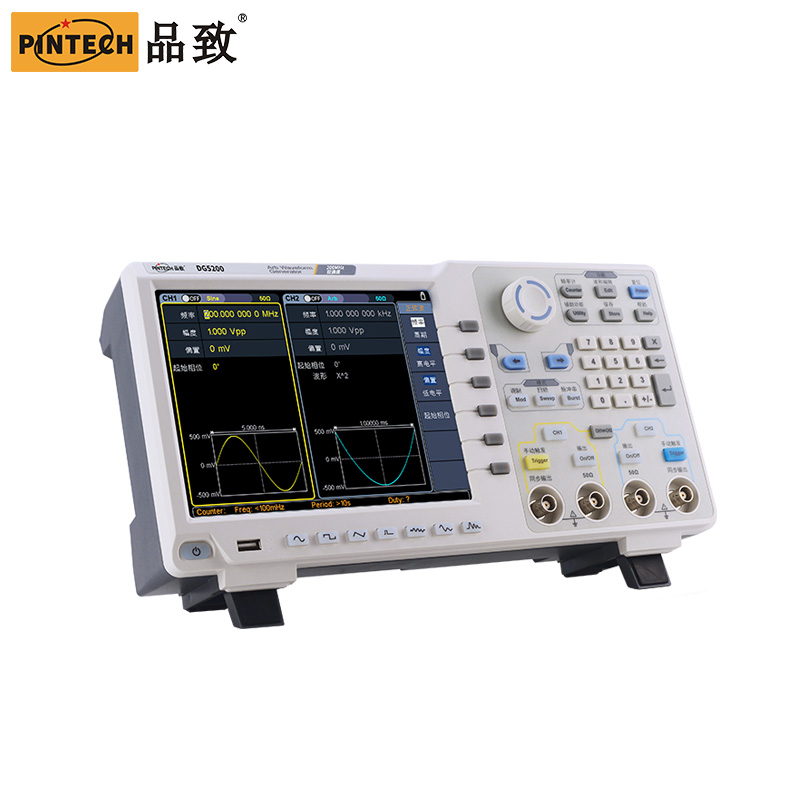

双通道触屏信号发生器DG5200 (200MHz)

介绍 双通道,可触屏! 信号发生器是一种常见的信号源,广泛应用于电子电路、自动控制系统和数字实验等领域;能产生多种波形电路。
品牌 PINTECH品致
型号 DG5200
产品参数
介绍
双通道,可触屏! 信号发生器是一种常见的信号源,广泛应用于电子电路、自动控制系统和数字实验等领域;能产生多种波形电路。
品牌
PINTECH品致
型号
DG5200
我知道了
产品详情产品规格书

双通道,可触屏! 信号发生器是一种常见的信号源,广泛应用于电子电路、自动控制系统和数字实验等领域;能产生多种波形,如三角波、锯齿波、矩形波(含方波)、正弦波的电路。此款信号发生器可与我司生产的高压放大器、功率放大器一起使用。 详情请咨询我司销售人员。



型号

DG5200

通道

双通道(独立等效)

带宽

200MHz

实时采样率

1.25GSa/s

波形

标准波形

正弦波、方波、脉冲波、锯齿波、噪声、谐波

任意波形

sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种

频率特性(频率分辨率1μHz或10位有效数字)

正弦波

1μHz-200MHz

方波

1μHz ~ 50MHz

脉冲波

1μHz ~ 25MHz

锯齿波

1μHz ~ 5MHz

噪声

120MHz (-3dB,典型值)

任意波

1μHz ~50MHz

稳定度

±1ppm, 0°C至40°C ,相噪≤-115dbc/Hz(典型值)

幅值特性

输出幅度(高阻)

2mVpp ~ 20Vpp(≤ 40MHz);2mVpp ~ 10Vpp (≤80MHz);
2mVpp ~ 5Vpp(≤120MHz);2mVpp ~ 2Vpp(≤250MHz)

输出幅度(50Ω)

1mVpp ~ 10Vpp(≤ 40MHz);1mVpp ~ 5Vpp (≤80MHz)
1mVpp ~ 2.5Vpp(≤120MHz);1mVpp ~ 1Vpp(≤250MHz)

幅度分辨率

1mVpp or 4digits

直流偏移范围
(AD+DC)

±5V(50Ω)、±10V(高阻)

直流偏移分辨率

1mV or 4digits

输出阻抗

50Ω典型值

准确度

±(1% of setting + 1 mVpp) (典型值1kHz sine, 0V offset)

单位

Vpp, Vrms, dBm

输入/输出

显示

8寸 (800x600) 高分辨率TFT液晶显示

模式

外部调制
外部触发
外部参考时钟

标准接口

USB Host, USB Device(支持USB-TMC),LAN

机械规格

尺寸

340mm x 177mm x 90mm

重量

约2.5公斤
