PT740-2A 交直流电流钳(600A,150KHz)

介绍 PT740-2A(600A,DC-150KHz)电流探头 简略说明: PT740-2A(带有BNC接头) 输入:AC:0.2-60A,DC:0.4-60A;A:C:60-600A DC:60-600A 变比:1A/10mV,1A/1mV 自动归零,使用BNC接头输入示波器
品牌 PINTECH品致
型号 PT740-2A
产品参数
介绍
PT740-2A(600A,DC-150KHz)电流探头 简略说明: PT740-2A(带有BNC接头) 输入:AC:0.2-60A,DC:0.4-60A;A:C:60-600A DC:60-600A 变比:1A/10mV,1A/1mV 自动归零,使用BNC接头输入示波器
品牌
PINTECH品致
型号
PT740-2A
我知道了
产品详情产品规格书

PT740-2A是非常专业的交直流电流钳,能够快速、安全、简单地测量所有AC/DC电流。采用霍尔效应原理进行测量,能够测量600A直流以及600A交流峰值。PT740-2A还适用于功率测量,能够在DC干扰的情况下测出RMS值。其完全使用在示波器或其它带BNC输入的仪器上,是一款高精度的电流钳,具有一个mV的BNC输出。能直接下来显示示波器或自动调零系统中。

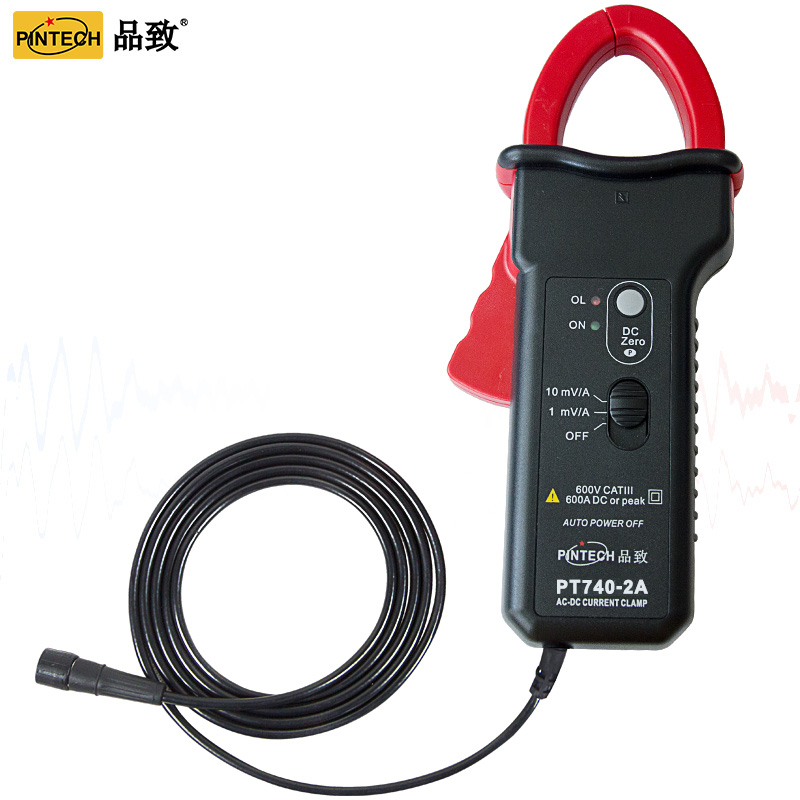

PT740-2A钳形交直流电流探头

精度和相移

电流量程

0.2A~60A峰值,

0.4A~60A直流

60A~600A峰值,

60A~600A直流

输出信号比

10mV/A

1mV/A

输出信号百分误差

DC-1KHz,1.5%±5mV

相移(45~65Hz)

10~20A:<3°;

20~60A:<2°

10~100A:<2°;

100~600A:<1.5°

噪声

1mV rms

上升/下降时间

2.3μs

2.3μs

参考条件:18℃~28℃,20~75%RH,正弦信号频率48Hz~65Hz,外磁场<40A/m,无直流成分,附近没有电流载体,中心测试样本,负载阻抗≥1MΩ和≤100pF,DC~65Hz 测量前复位为0,电池9V±0.1V

带宽

DC~150kHz(-3dB)

负载阻抗

≥1MΩ和≤100pF

插入阻抗

50Hz时0.39mΩ,1000Hz时58mΩ

工作电压

最大600V rms

共模电压

最大600V rms

相邻导体影响

50Hz时,<10mA/A

颚口导体位置影响

0.5%读数

电池

9V碱性电池(符合NEDA 1604A,IEC 6LR61)

电池容量容量指示

>6.5V时,绿色LED亮

电池寿命

大约50小时

超载指示

红色LED亮

自动关机时间

10分钟

直流零位调整

颚口插入导体

1根电缆:直径30mm:2根电缆:直径24mm或2х31.5х10mm汇流线

尺寸

224х97х44mm

重量

440g

颜色

深灰色箱体;红色颚口

输出

2m同轴电缆和绝缘BNC插座
