介绍 型号：PL-93 电阻值：93Ω 电阻精确度：±0.5% 频宽：DC~1GHz 电源：1Watt 输入电压：≤10V DCor 20Vp-p AC 重量：25Watt 尺寸：48mm(L) X 16mm(D)
品牌 PINTECH品致
型号 PL-93
产品参数
介绍
型号：PL-93 电阻值：93Ω 电阻精确度：±0.5% 频宽：DC~1GHz 电源：1Watt 输入电压：≤10V DCor 20Vp-p AC 重量：25Watt 尺寸：48mm(L) X 16mm(D)
品牌
PINTECH品致
型号
PL-93
我知道了
产品详情参数规格

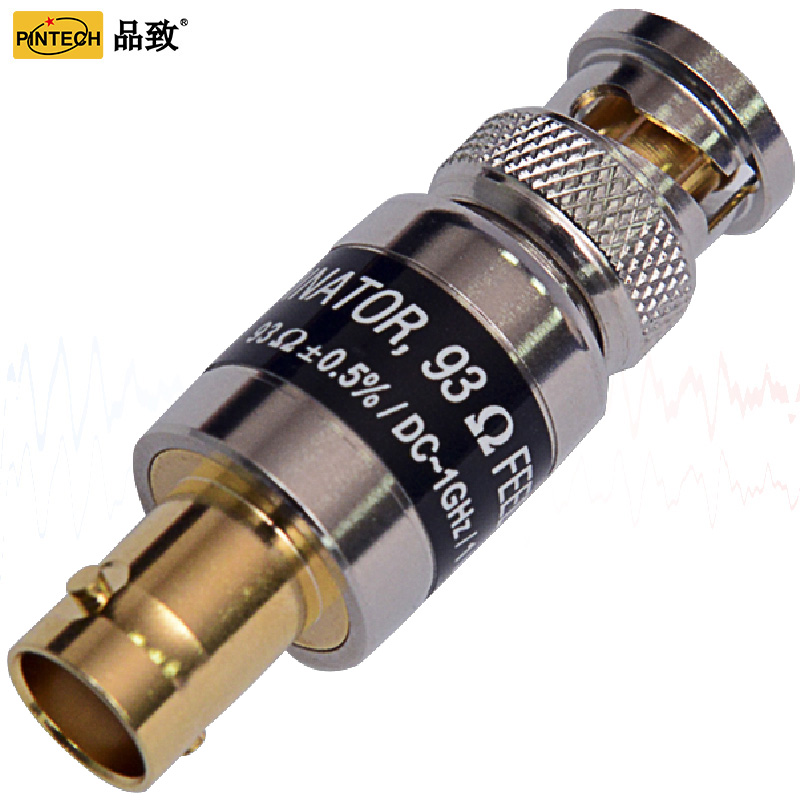

PL-93终端匹配器
使用RG-62同轴电缆当传输线的所有装备, 它具有93Ω的阻抗特性, 在示波器前端装置PL-93可以获得*佳传输波形。
型号：PL-93
电阻值：93Ω
电阻精确度：±0.5%
频宽：DC~1GHz
电源：1Watt
输入电压：≤10V DCor 20Vp-p AC
重量：25Watt
尺寸：48mm(L) X 16mm(D)
应用说明：
当使用RG-62/U同轴电缆线时，直接在示波器上输入端接上PL-93可以获得适当的阻抗匹配，以保证获得**功率传输与*小驻波比，同时频率响应将获得更有效的延伸。
RG-62/U外部直径仅3.71mm，内部使用单芯0.64mm直径钢线，是目前认为比较轻便，施工也容易，且成本亦低廉的电缆线。传输频率DC~100MHz，普遍用在家庭住宅或者社区大楼中的有线监视系统。
