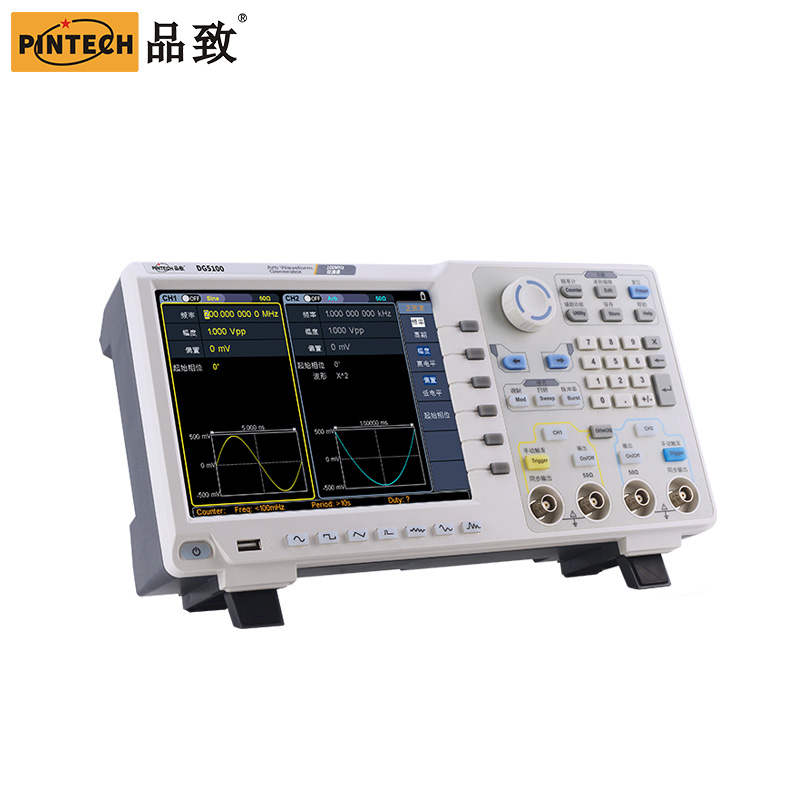

双通道触屏信号发生器DG5100（100MHz）

双通道，可触屏！信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域；能产生多种波形电路。

品牌 PINTECH品致

型号 DG5100

产品参数尺寸图频率图配件明细

双通道，可触屏！信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域；能产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。此款信号发生器可与我司生产的高压放大器、功率放大器一起使用。详情请咨询我司销售人员。

型号	DG5100
通道	双通道（独立等效）
带宽	DC-100MHz
实时采样率	1.25GSa/s
波形
标准波形	正弦波、方波、脉冲波、锯齿波、噪声、谐波
任意波形	sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
频率特性（频率分辨率1μHz或10位有效数字）
正弦波	1μHz-100MHz
方波	1μHz ~ 40MHz
脉冲波	1μHz ~ 25MHz
锯齿波	1μHz ~ 5MHz
噪声	120MHz (-3dB，典型值)
任意波	1μHz ~50MHz
稳定度	±1ppm, 0°C至40°C ，相噪≤-115dbc/Hz（典型值）
幅值特性
输出幅度（高阻）	2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）； 2mVpp ~ 5Vpp（≤120MHz）；2mVpp ~ 2Vpp（≤250MHz)
输出幅度（50Ω）	1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz） 1mVpp ~ 2.5Vpp（≤120MHz）；1mVpp ~ 1Vpp（≤250MHz)
幅度分辨率	1mVpp or 4digits
直流偏移范围（AD+DC）	±5V(50Ω)、±10V(高阻)
直流偏移分辨率	1mV or 4digits
输出阻抗	50Ω典型值
准确度	±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
单位	Vpp, Vrms, dBm
输入/输出
显示	8寸 (800x600) 高分辨率TFT液晶显示
模式	外部调制外部触发外部参考时钟
标准接口	USB Host, USB Device（支持USB-TMC）,LAN
工作温度	0~40℃
工作湿度	0~90%RH
尺寸	340mm x 177mm x 90mm
重量	2.5kg
