N1000A 高精度差分探头(50MHz,1500Vp-p)

N1000A 频宽DC-50MHz(-3dB), 内设自动归零,电压过载保护,可匹配任何厂牌示波器输入阻抗 ,保修3年, 误差 1%
品牌 PINTECH品致
型号 N1000A

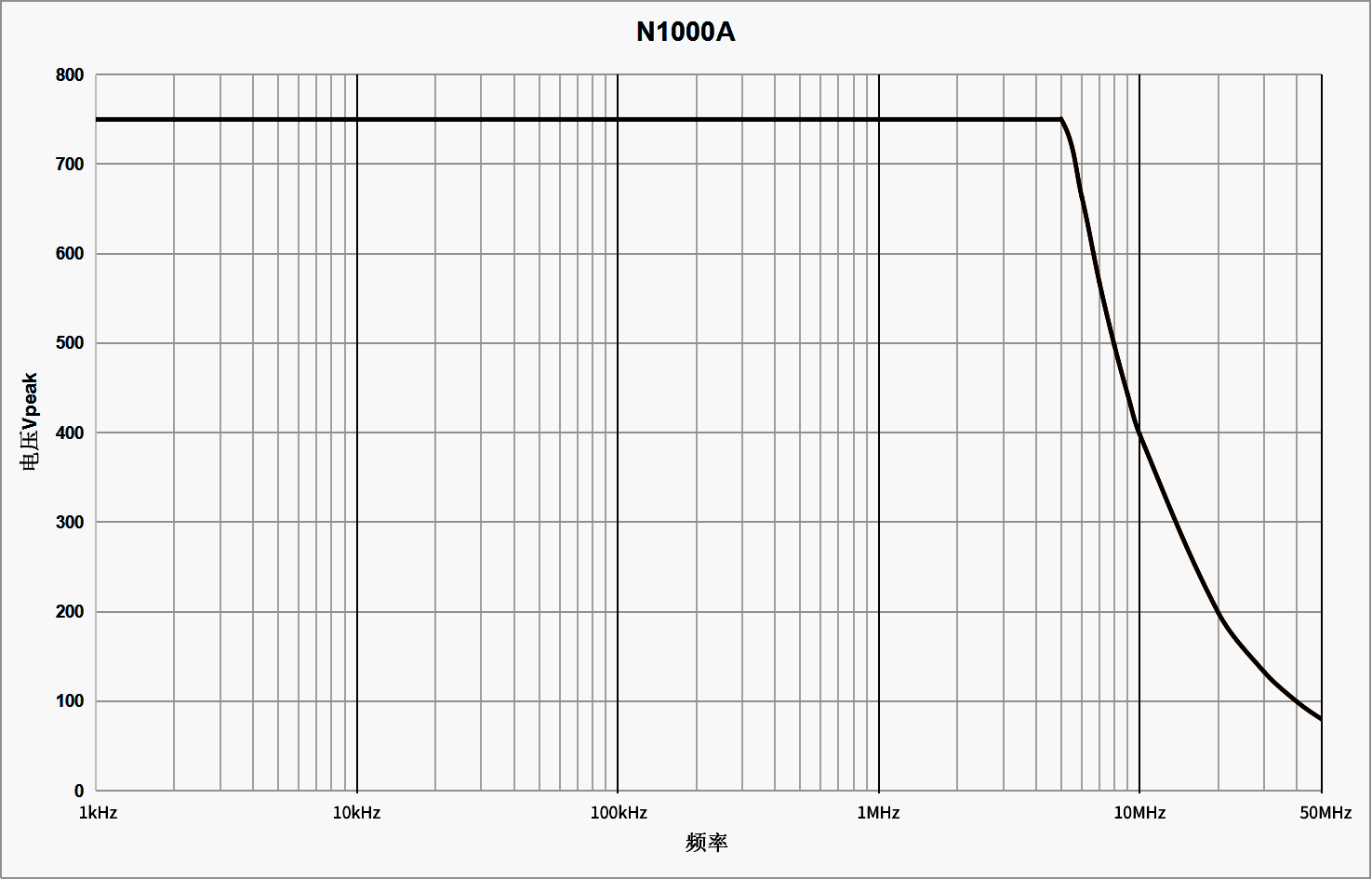

产品参数尺寸图频率图配件明细

型号

N1000A

频宽(-3dB)

DC-50MHz

衰减比例

1:1000/100

误差

±1%

输入阻抗

两端之间:8MΩ//0.59pF

单端对地:4MΩ//1.18pF

上升时间

7ns

-输出(into 50kΩ load)

<7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入交流电压(Max)

1500V@1/1000   150V@1/100

输入直流电压

750V@1/100   75V@1/10

共模电压

750V

差分电压

750V

峰值电压

750V

BNC长度

90cm

测试线长度

30/60cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

300g

尺寸

165*69*26 mm
