PA1000系列高压直流电源1KV~100KV

介绍 高压直流电源是标准机箱系列电源,可提供正或负高压输出,可安装于19″标准机柜,面板装有数字电压和电流表显示。
品牌 PINTECH品致
型号 PA1000系列
产品参数
介绍
高压直流电源是标准机箱系列电源,可提供正或负高压输出,可安装于19″标准机柜,面板装有数字电压和电流表显示。
品牌
PINTECH品致
型号
PA1000系列
我知道了
产品详情产品规格书

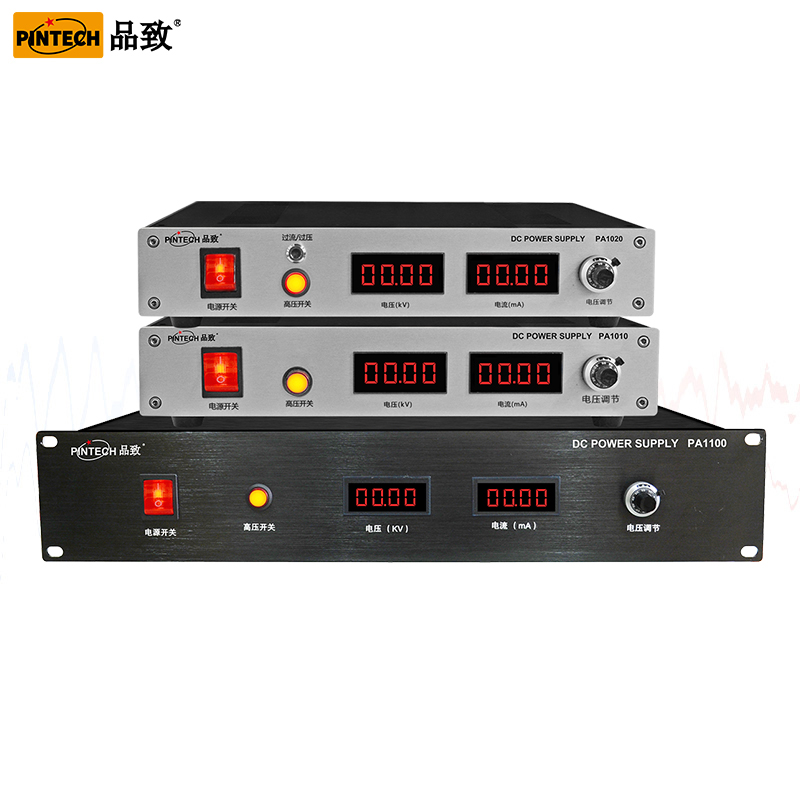

高压直流电源是标准机箱系列电源,可提供正或负高压输出,可安装于19″标准机柜,面板装有数字电压和电流表显示。高压和电流均可实现线性平稳上升。电压调节旋钮采用计数式十圈电位器,可精确定位输出电压到设定值。还可外接电位器实现输出电压的远程控制,采用数字化控制方式,可满足客户多种控制设定功能的需求,纳秒级的拉弧瞬变响应能力确保电源无故障运行,內建的PFC电路使功率因数达到0.99以上。 典型应用:高能粒子注入、静电喷涂、静电纺丝、离子束电源、电子束电源、加速器电源、 Hi-POT测试、高压电容充电、科学研究等。


  • 额定电压从1kV到100kV

  • 输出功率从1W到1000W

  • 输出短路、拉弧保护

  • 电压、电流数字表显示

  • 支持远程电压调节

  • 支持远程电压和电流显示

  • 安全的互锁功能

  • 可根据用户要求订制



型号

PA1010

PA1020

PA1030

PA1040

PA1050

PA1100

输   入

AC 220V±10% 50/60Hz

输   出

额定电压10kV

额定功率10W

额定电压20kV

额定功率20W

额定电压30kV

额定功率30W

额定电压40kV

额定功率40W

额定电压50kV

额定功率50W

额定电压100kV

额定功率100W

电压控制

面板控制

电源自带的10圈电位器可将输出电压设置在 0到最高电压之间

远程控制

外接 0 到10V 控制信号可将输出电压设置在 0到最高电压之间

电压、电流监测

面板监测

面板配备高亮LED数码显示表实时显示相应数值

远程监测

0 至额定输出值对应0~+5VDC或0~+10VDC(任选其一)

高压输出连接器

16型航空插连接器,高压输出缆线有效长度为 1m

I/O 接口连接器

9 针D型连接器(RS232、RS485),用于控制及监测

电压调整率

相对负载:0.01%(空载到额定负载) 相对输入:±0.01%(输入电压变化±10%)

电流调整率

相对负载:0.01%(空载到额定负载) 相对输入:±0.01%(输入电压变化±10%)

温度系数

小于每摄氏度0.01%,电压和电流

稳定度

开机半小时后每8小时小于0.05%
