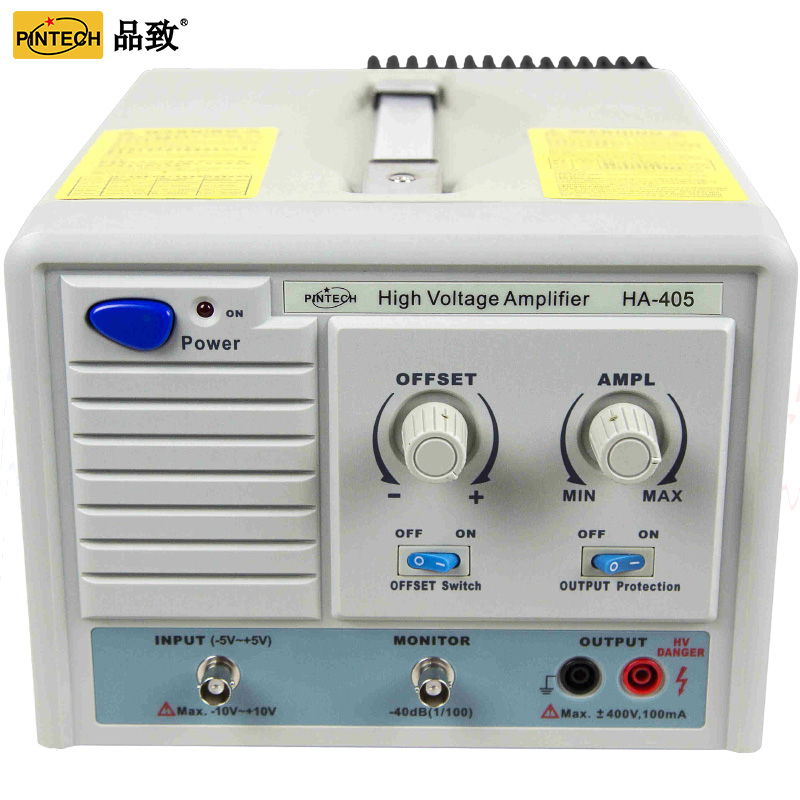

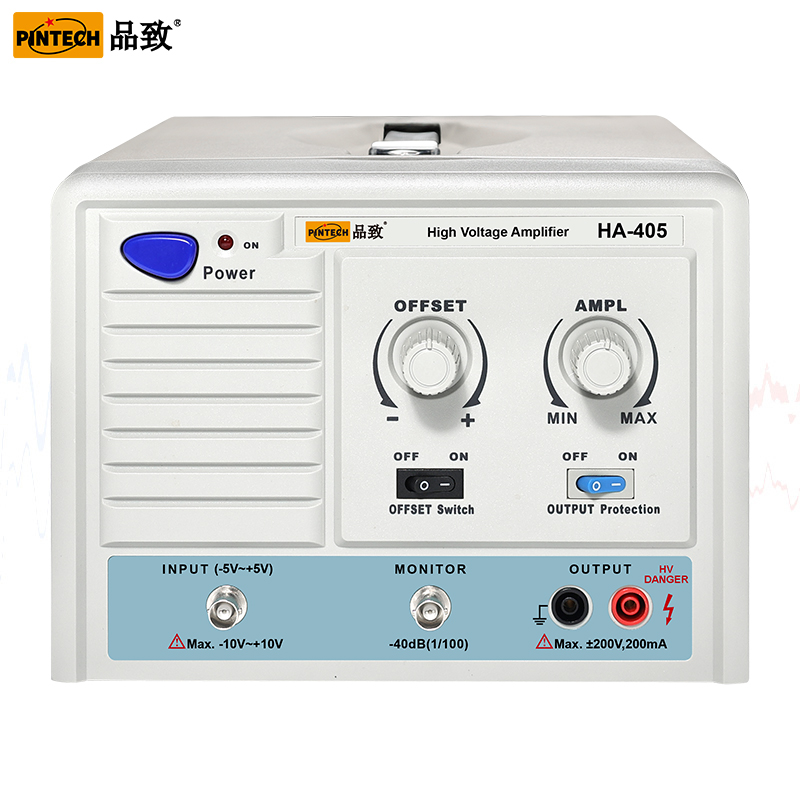

高压放大器HA-405(400Vp-p,1MHz)

介绍 HA-405(400Vp-p,1MHz) 高压放大器 简略说明: 最大输出 : 400Vp-p ( ± 200V DC ) 宽带 : DC ~ 1MHz(200Vp-p)
品牌 PINTECH品致
型号 HA-405
产品参数
介绍
HA-405(400Vp-p,1MHz) 高压放大器 简略说明: 最大输出 : 400Vp-p ( ± 200V DC ) 宽带 : DC ~ 1MHz(200Vp-p)
品牌
PINTECH品致
型号
HA-405
我知道了
产品详情产品规格书

MODEL

   HA-405

最大输出电压

± 200V

最大出电流

200mA

最大承受负载电阻值

≧ 1KΩ at 400Vp-p

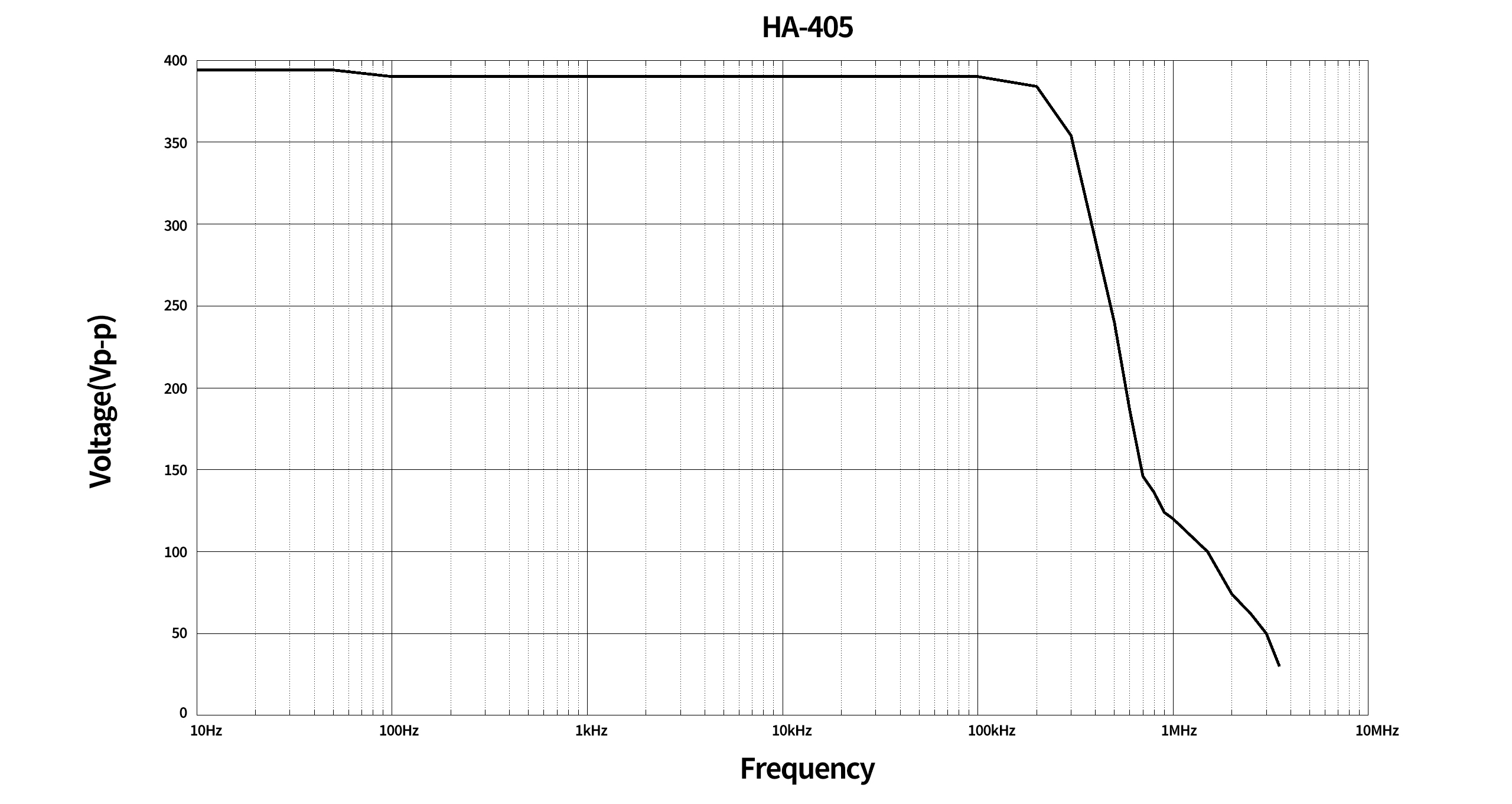

频宽 (-3 dB)

DC-1MHz(200Vp-p)

直流抵补 (可调范围)

±200V

电压增益(可调范围)

0~90

出阻抗

保护电阻(on)

50Ω

(Protection on 4KΩ/40 w)

爬升速率

500V/uS

最大出功率

80 Wp-p

最大入范围

0~5Vp-p/20Vp-p

同歩缩小

100:1

通道数

1
