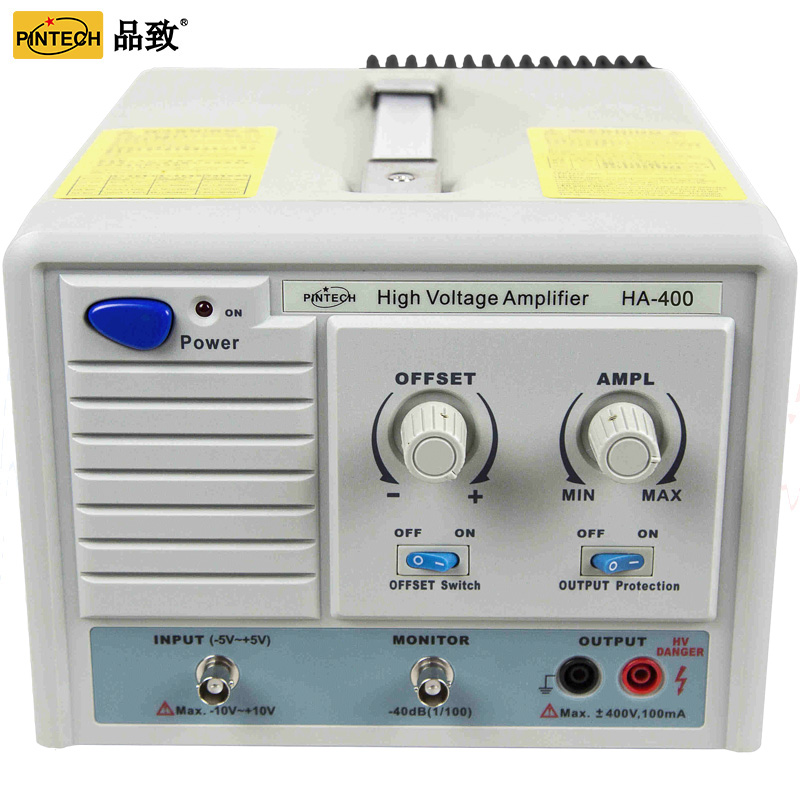

高压放大器HA-400(400Vp-p,600kHz)

HA-400(400Vp-p,600kHz) 高压放大器 简略说明: 最大输出 : 400Vp-p ( ± 200V DC ) 宽带 : DC ~ 600kHz(200Vp-p) 爬升速率 : 300V/uS 最大输出电流 : 80 mA
品牌 PINTECH品致
型号 HA-400
产品参数尺寸图频率图配件明细

型号

HA-400

输出直流电压(Max)

200V DC

输出交流电压(Max)

400Vp-p

输出直流电流(Max)

80mADC

输出交流电流(Max)

160mAp-p

输出功率(Max)

16 VA

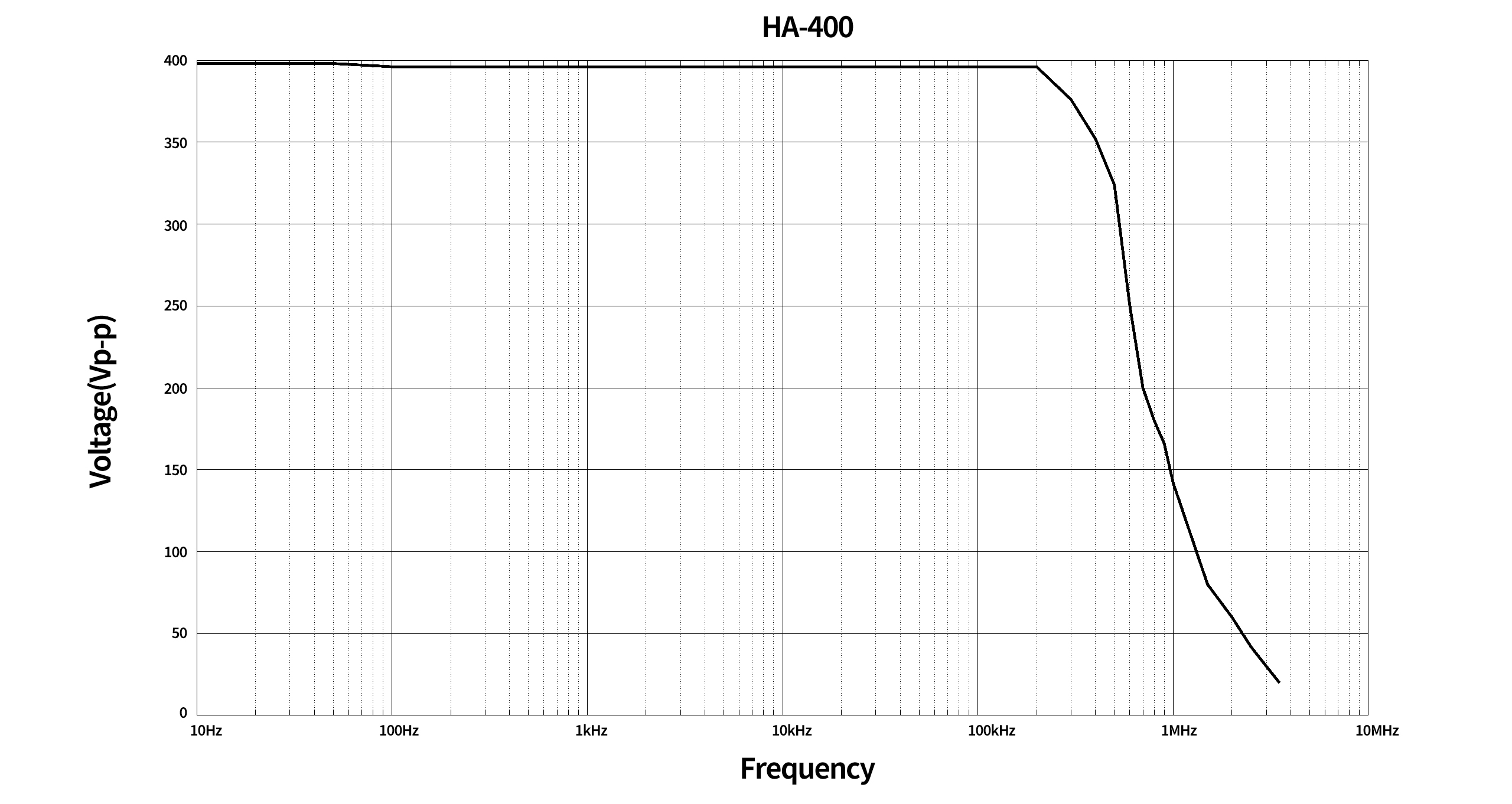

频率响应(频宽)

DC-600kHz/200Vp-p

爬升速率

300V/us

输出阻抗

50Ω

输出保护用电阻

4kΩ/40watt

安全使用负载值上限

≧2.5kΩ/400Vp-p

输入波幅(电压)上限

0~5Vp-p/20Vp-p

AMPL(波幅放大倍数)

0~90 (10转旋钮)

OFFSET(可调直流输出)

0 or ± 200V(10转旋钮+开关)

Monitor (衰减输出)

100:1

工作温度

0~40℃

工作湿度

0~80%RH

重量

5.2 kg

尺寸

310*270*95 mm

输出保护装置

1、输出专用FUSE

2、Protection SW保护电阻(开关)
