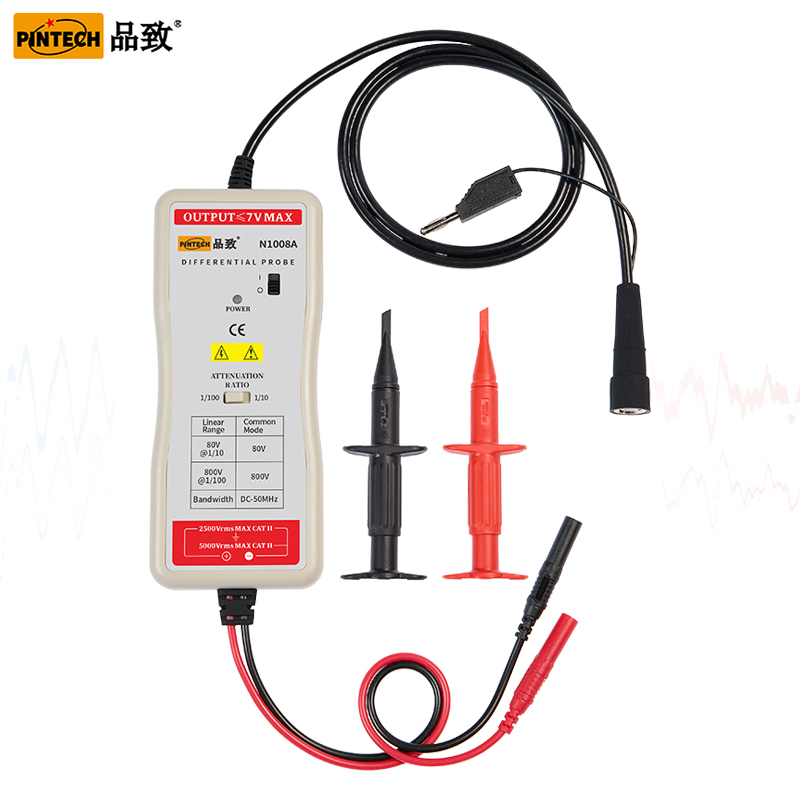

N1008A 高精度差分探头(50MHz,800Vp-p)

频宽DC-50MHz(-3dB)内设自动归零,电压过载保护,可匹配任何厂牌示波器,保修3年,误差 1%
品牌 PINTECH品致
型号 N1008A
产品参数尺寸图频率图配件明细

型号

N1008A

频宽(-3dB)

DC-50MHz

衰减比例

1:100/10

误差

±1%

输入阻抗

两端之间:4MΩ//1.25pF

单端对地:2MΩ//2.5pF

上升时间

7ns

-输出(into 50kΩ load)

<7V

-Offset(typical)

<±5mV

示波器输入阻抗

1MΩ

共模互斥比

60Hz:>80dB;100kHz:>50dB

输入交流电压(Max)

800V@1/100   80V@1/10

输入直流电压

400V@1/100   40V@1/10

共模电压

400V

差分电压

400V

峰值电压

400V

BNC长度

90cm

测试线长度

30/60cm

工作温度

0~50℃

工作湿度

20~75%RH

重量

300g

尺寸

165*69*26 mm
