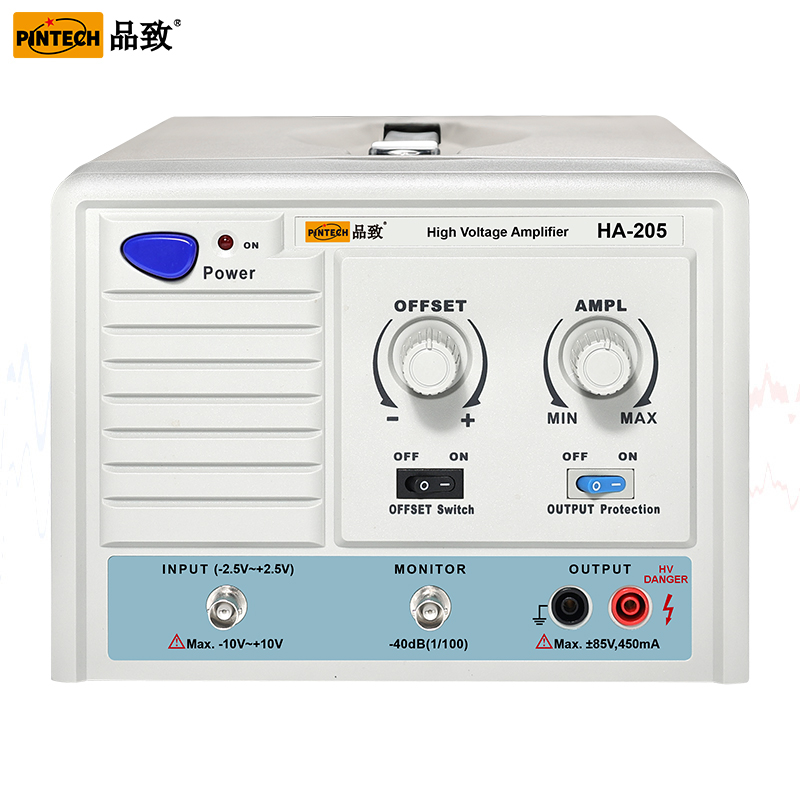

高压放大器HA-205(170Vp-p,3MHz)

介绍 HA-205(170Vp-p,3MHz)高速高压放大器 简略说明: **输出直流电压:+/-85V DC
品牌 PINTECH品致
型号 HA-205
产品参数
介绍
HA-205(170Vp-p,3MHz)高速高压放大器 简略说明: **输出直流电压:+/-85V DC
品牌
PINTECH品致
型号
HA-205
我知道了
产品详情参数规格

MODEL

   HA-205

输出直流电压(**)

    ± 85V DC

出交流电压(**)

    170Vp-p

出直流电流(**)

   ± 450mADC

出交流电流(**)

   900mAp-p

出功率(**)

    76 VA

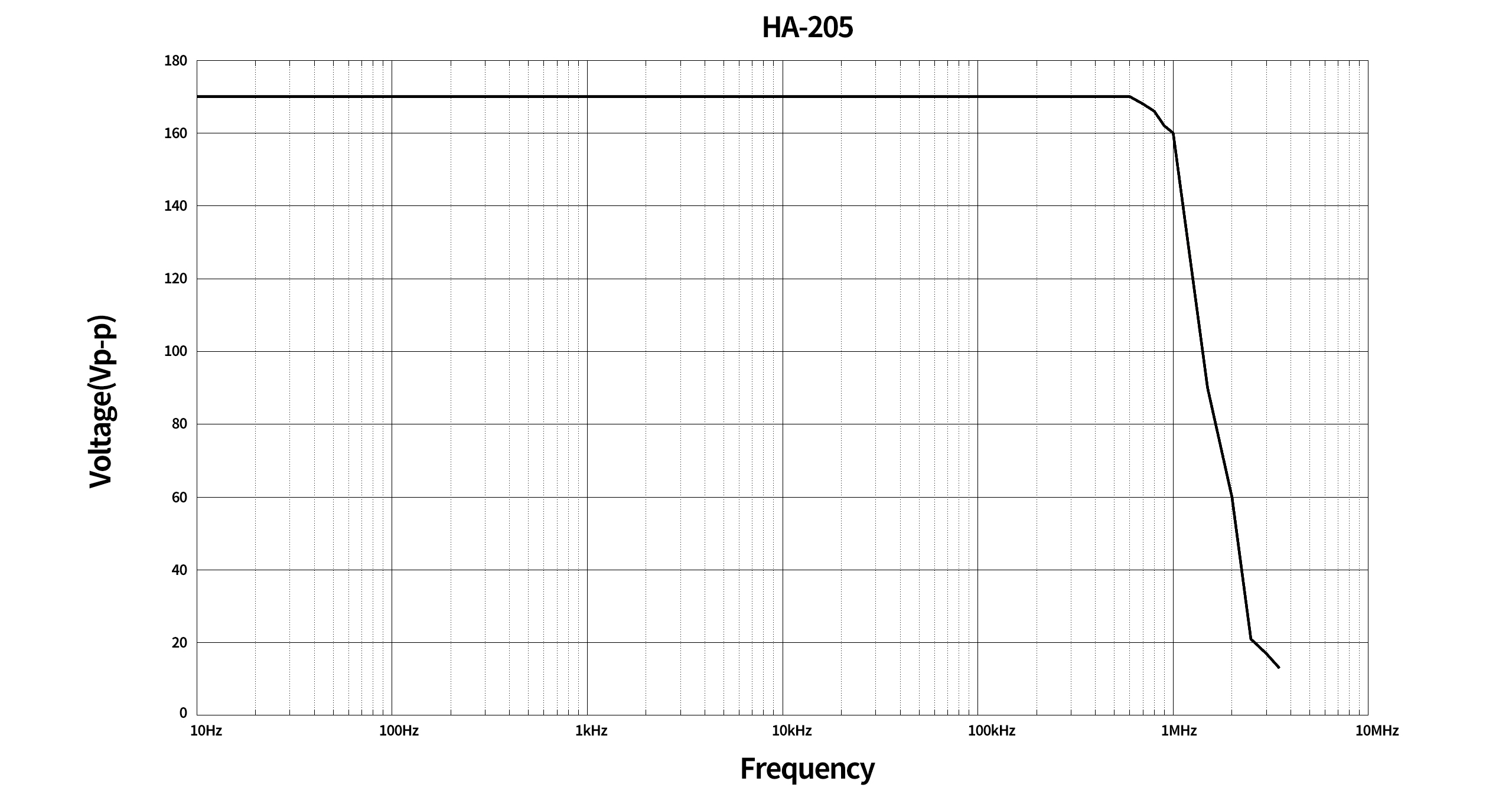

频率响应(频宽)

DC-3 MHz/100Vp-p

爬升速率

    2500V/us

出阻抗

     10Ω

出保护用电阻

   500Ω/80watt

安全使用负载值上限

   ≧190Ω/170Vp-p

入波幅(电压)上限

   0~5Vp-p/20Vp-p

AMPL(波幅放大倍数)

 0~35 (10转旋钮)

OFFSET(可调直流出)

0 or ± 80V(10转旋钮+开关)

Monitor (衰减出)

    100:1
