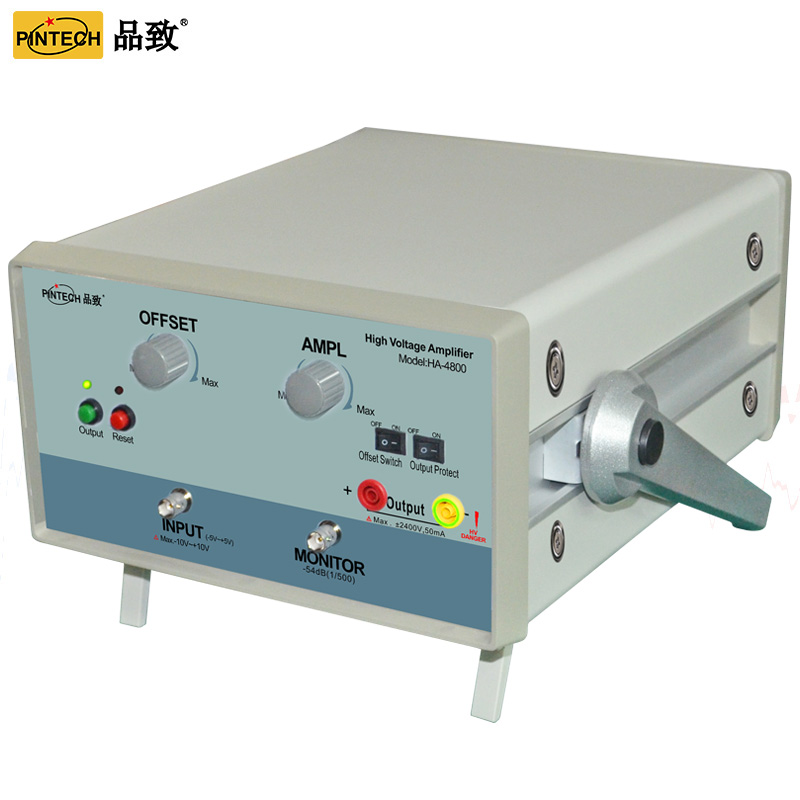

高压放大器HA-4800(5KHz,4800Vp-p)

介绍 HA-4800是非常实用的高电压信号放大器, 高电压输出4800Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌 PINTECH品致
型号 HA-4800
产品参数
介绍
HA-4800是非常实用的高电压信号放大器, 高电压输出4800Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌
PINTECH品致
型号
HA-4800
我知道了
产品详情产品规格书

HA-4800是非常实用的高电压信号放大器, 高电压输出4800Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达500倍, 输出从0V~ 4800Vp-p无限段调整(使用10转的大型可变电阻), 频宽5KHz(基准电压2400Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。



HA-4800(5KHz,4800Vp-p)高电压高压放大器参数详情


MODEL

HA-4800

输出直流电压(最大)

2400V DC

输出交流电压(最大)

4800Vp-p

输出直流电流(最大)

50mADC

输出交流电流(最大)

100mAp-p

输出功率(最大)

120 VA

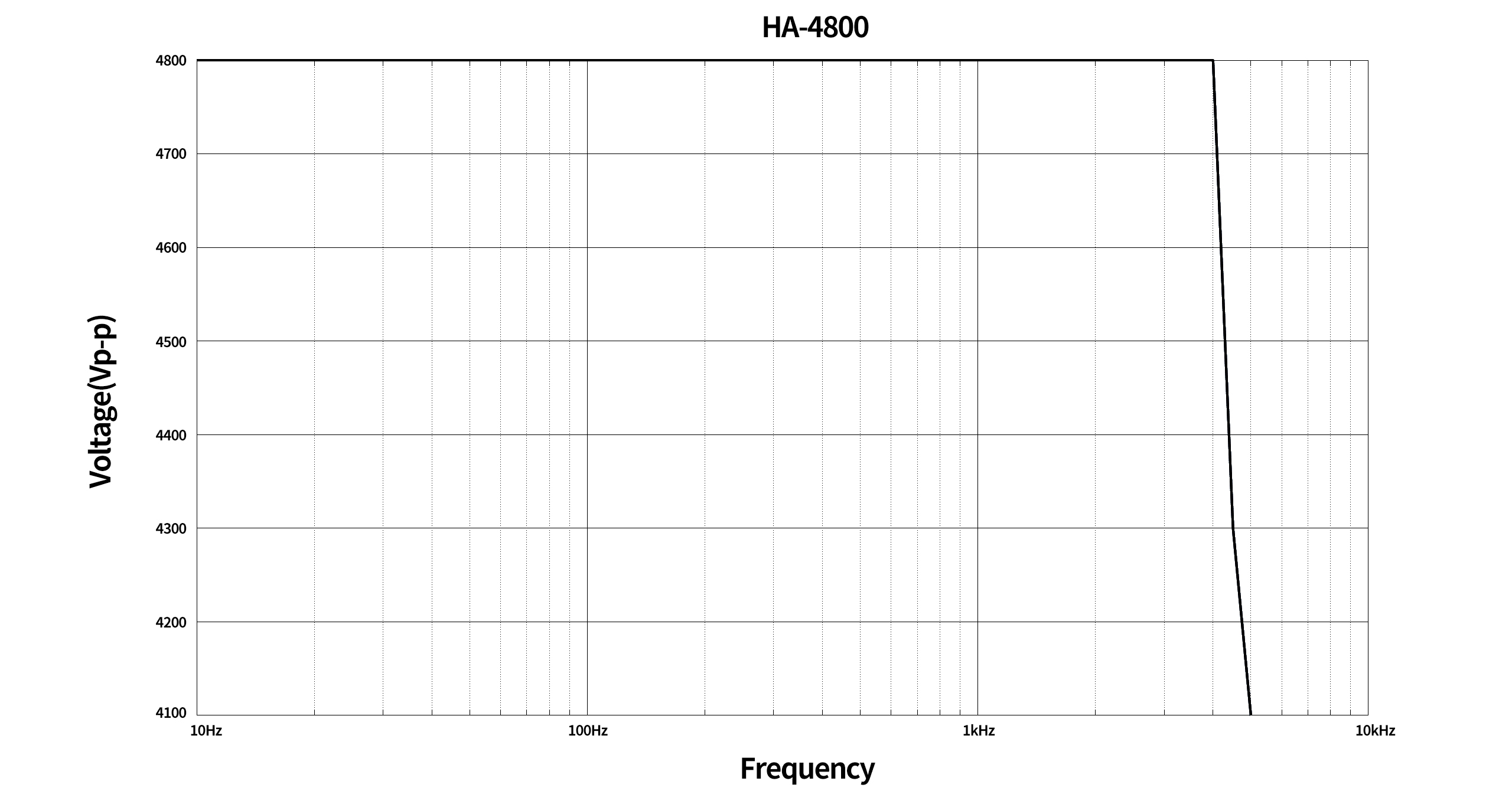

频率响应(频宽,Typ.)

5KHz/2400Vp-p

爬升速率(Typ.)

60V/us

输出阻抗(Protection开关off)

100Ω

输出保护用电阻(Protection开关on)

120KΩ/120watt

安全使用负载值上限

≥48KΩ/4800Vp-p

输入波幅(电压值)正常/上限

±5V(max. ±10V)

AMPL(波幅放大倍数)

0~500 (10转旋钮)

OFFSET(可调直流输出)

0~ ± 2400V(10转旋钮+开关)

Monitor (衰减输出)

500:1

输出保护装置

Protection SW 保护电阻(开关)

过负载保护电路

输出专用fuse
