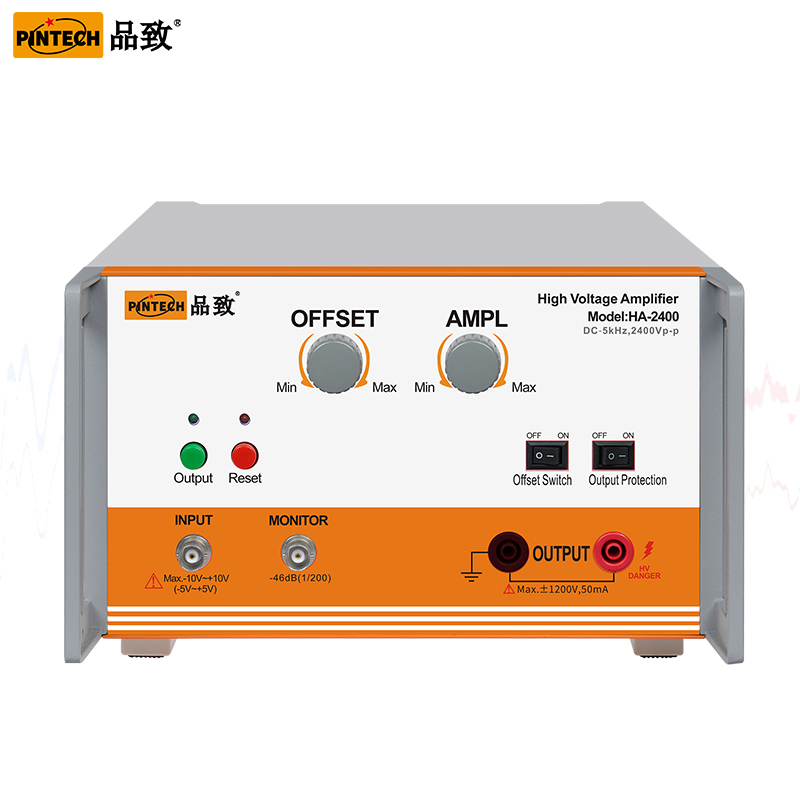

高压放大器HA-2400(5KHz,2400Vp-p)

介绍 HA-2400是非常实用的高电压信号放大器, 高电压输出2400Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌 PINTECH品致
型号 HA-2400
产品参数
介绍
HA-2400是非常实用的高电压信号放大器, 高电压输出2400Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌
PINTECH品致
型号
HA-2400
我知道了
产品详情产品规格书

HA-2400是非常实用的高电压信号放大器, 高电压输出2400Vp-p,是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达250倍, 输出从0V~ 2400Vp-p无限段调整(使用10转的大型可变电阻), 频宽5KHz(基准电压1200Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。



MODEL

HA-2400

输出直流电压(最大)

1200V DC

输出交流电压(最大)

2400Vp-p

输出直流电流(最大)

50mADC

输出交流电流(最大)

100mAp-p

输出功率(最大)

60 VA

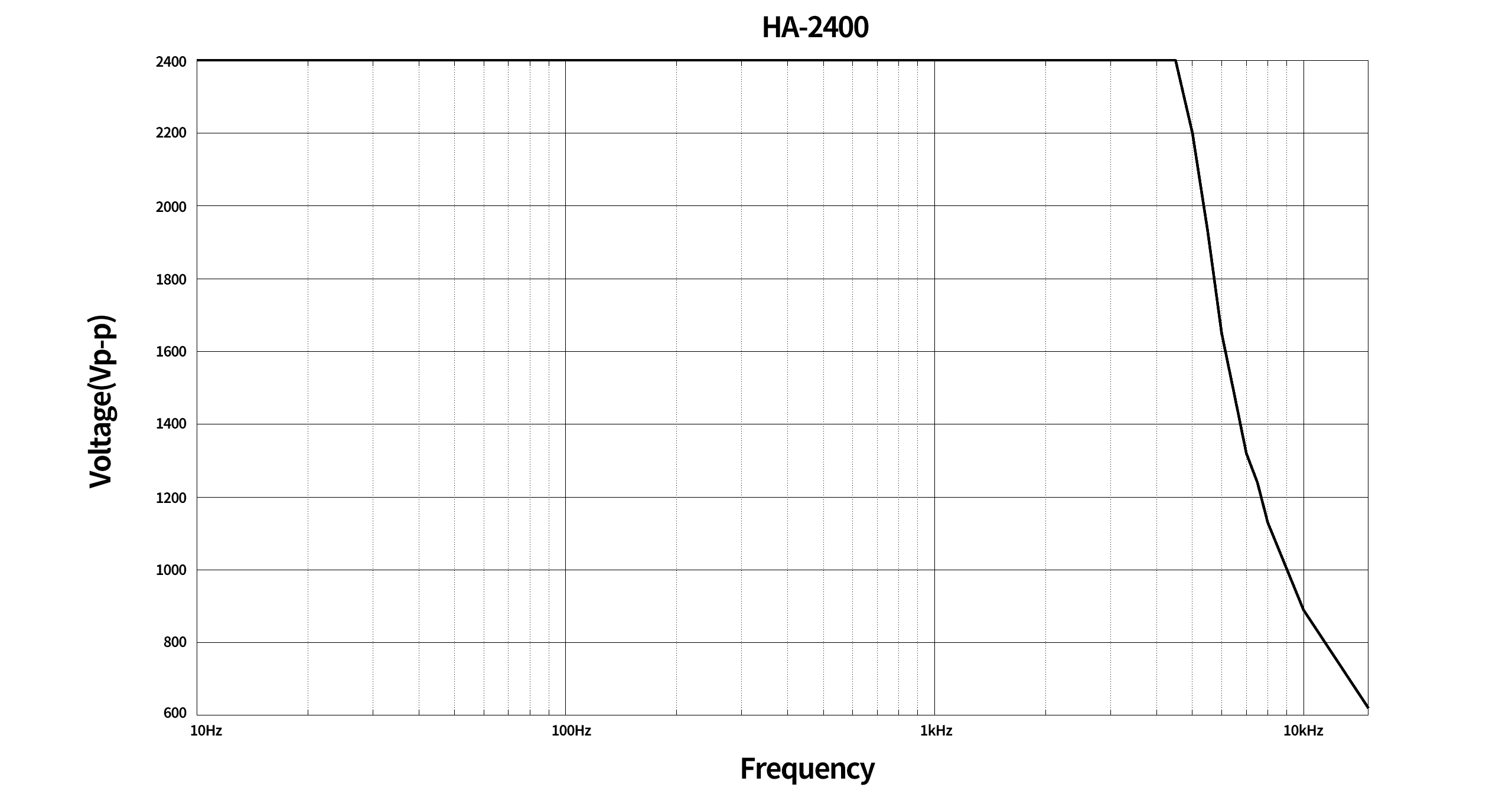

频率响应(频宽,Typ.)

5KHz/1200Vp-p

爬升速率(Typ.)

30V/us

输出阻抗(Protection开关off)

50Ω

输出保护用电阻(Protection开关on)

60KΩ/60watt

安全使用负载值上限

≥24KΩ/2400Vp-p

输入波幅(电压值)正常/上限

±5V(max. ±10V)

AMPL(波幅放大倍数)

0~250 (10转旋钮)

OFFSET(可调直流输出)

0~ ± 1200V(10转旋钮+开关)

Monitor (衰减输出)

200:1

输出保护装置

输出专用FUSE

Protection SW 保护电阻(开关)

高速过载保护电路
