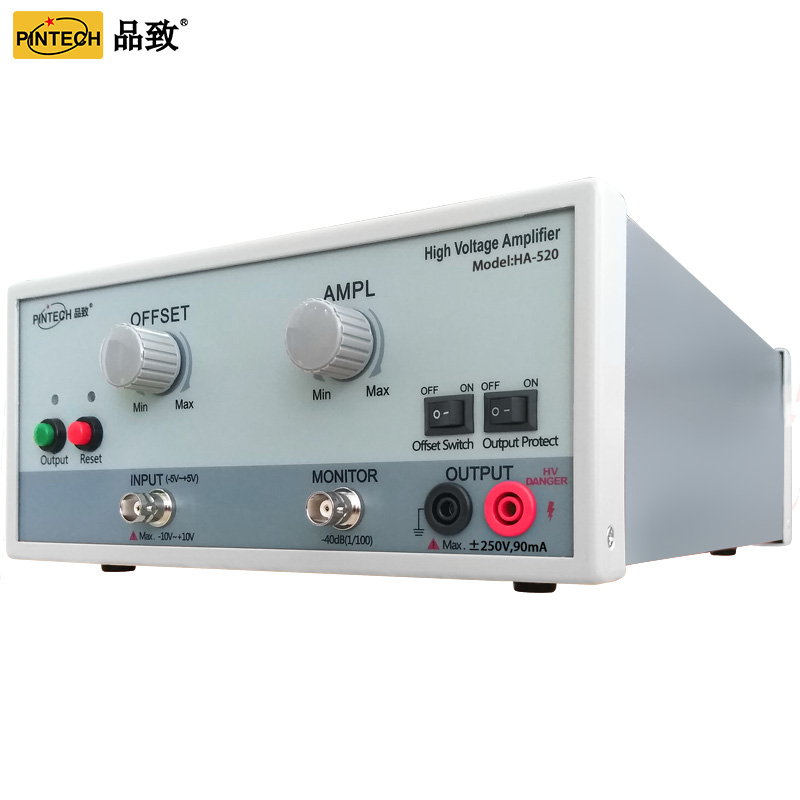

高压放大器HA-520(200KHz,500Vp-p)

介绍 HA-520是非常实用的高电压信号放大器, 具有体积小,轻便及简易的操作, 高电压输出(500Vp-p)等优点。连续输出电流量最大值达到90 mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌 PINTECH品致
型号 HA-520
产品参数
介绍
HA-520是非常实用的高电压信号放大器, 具有体积小,轻便及简易的操作, 高电压输出(500Vp-p)等优点。连续输出电流量最大值达到90 mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。
品牌
PINTECH品致
型号
HA-520
我知道了
产品详情产品规格书

HA-520是非常实用的高电压信号放大器, 具有体积小,轻便及简易的操作, 高电压输出(500Vp-p)等优点。连续输出电流量最大值达到90 mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达100倍, 输出从0V~ 500Vp-p无限段调整(使用10转的大型可变电阻), 频宽200KHz(基准电压250Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。


MODEL

HA-520

输出直流电压(最大)

250V DC

输出交流电压(最大)

500Vp-p

输出直流电流(最大)

90mADC

输出交流电流(最大)

180mAp-p

输出功率(最大)

22.5 VA

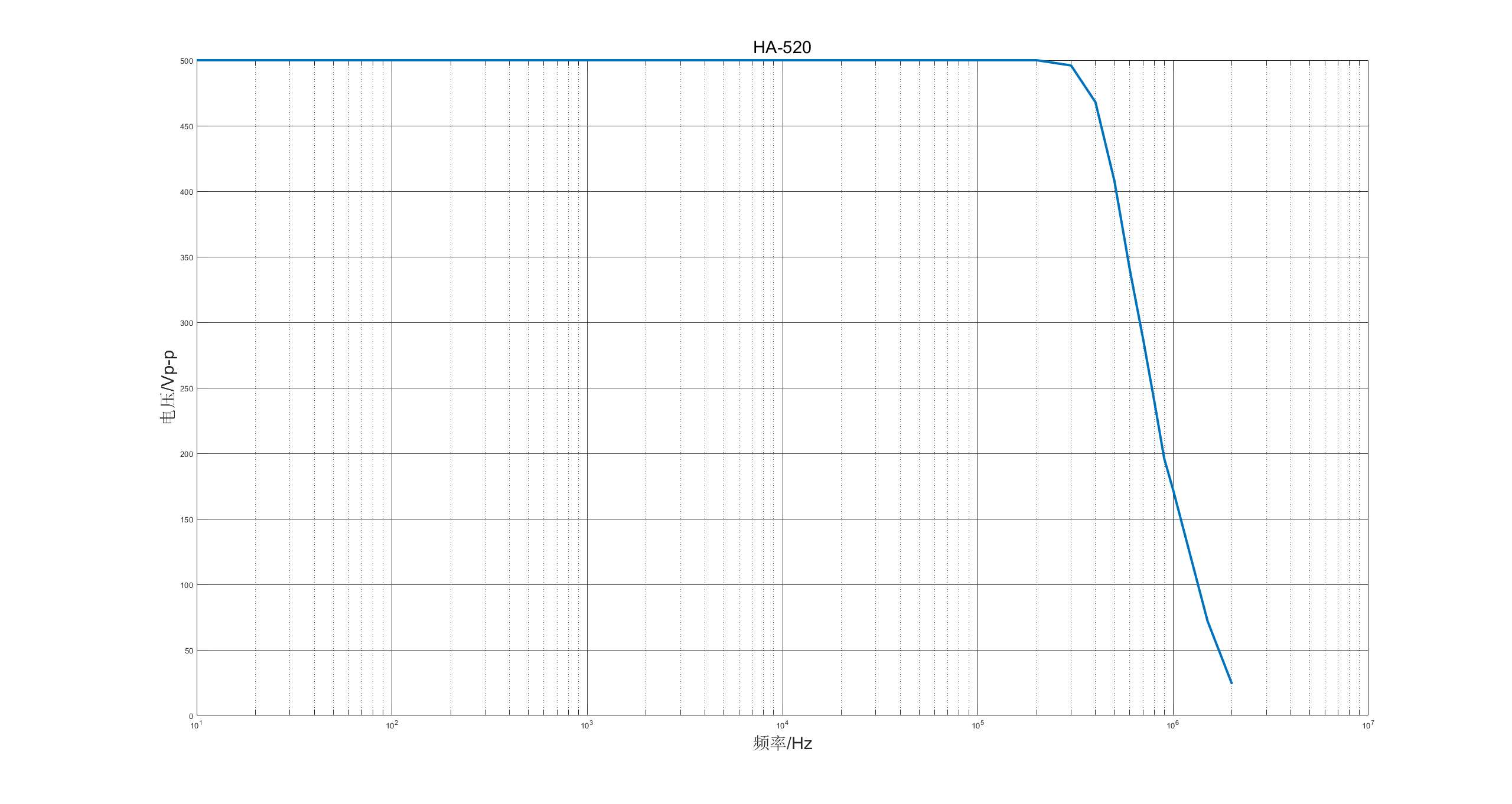

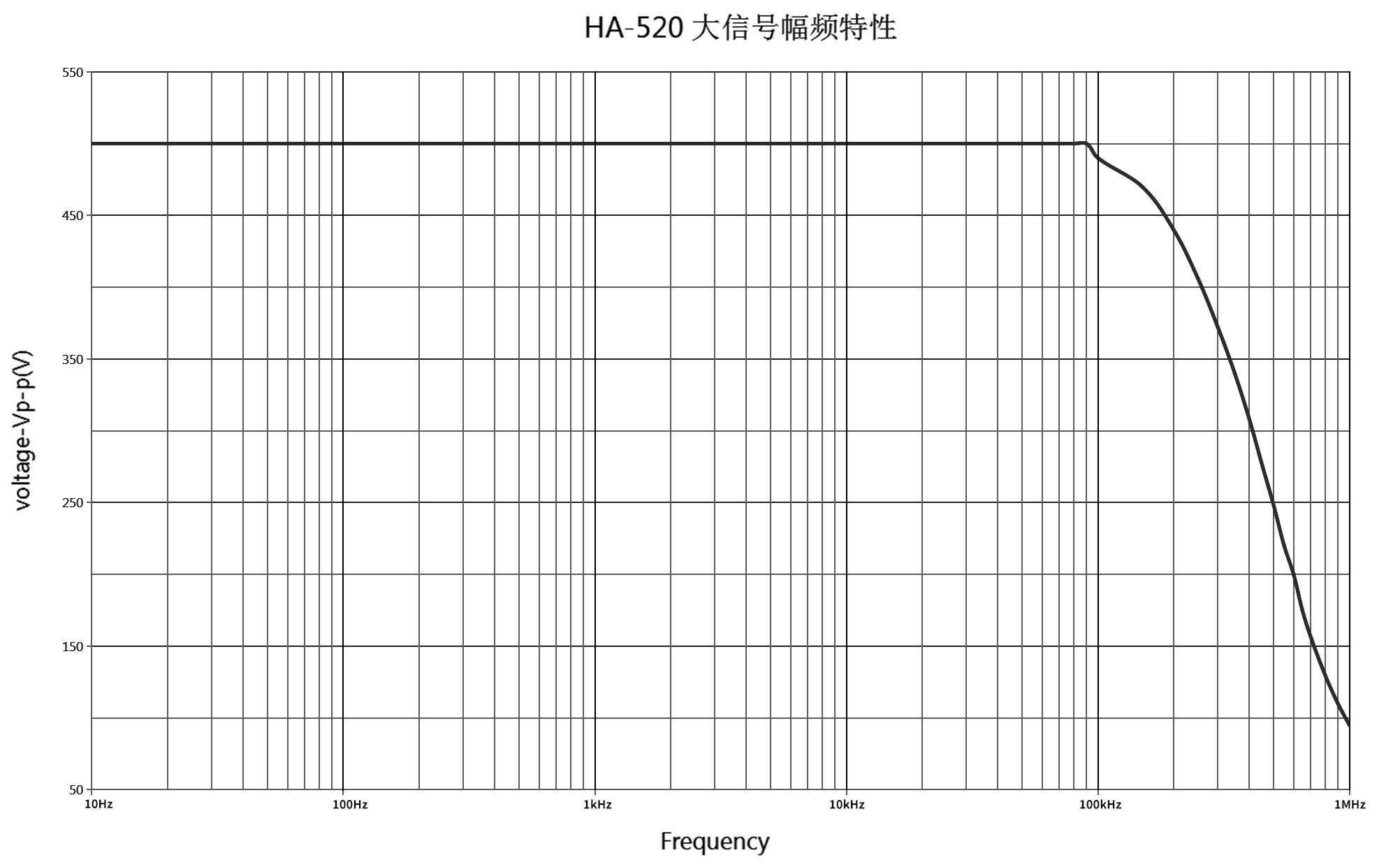

频率响应(频宽)

200KHz/250Vp-p

爬升速率

300V/us

输出阻抗

100Ω

输出保护用电阻

5KΩ

输入波幅(电压值)上限

-5V~+5V(Max.-10V~+10V)

AMPL(波幅放大倍数)

0~100 (10转旋钮)

OFFSET(可调直流输出)

0~ ± 250V(10转旋钮+开关)

Monitor (衰减输出)

100:1
