HA-820A数显高压放大器（400kHz，800Vp-p）

型号

HA-820A

输出

输出直流电压

400V DC

输出交流电压

800Vp-p

输出直流电流

100mA DC

输出交流电流

200mAp-p

输出功率(Max)

40 VA

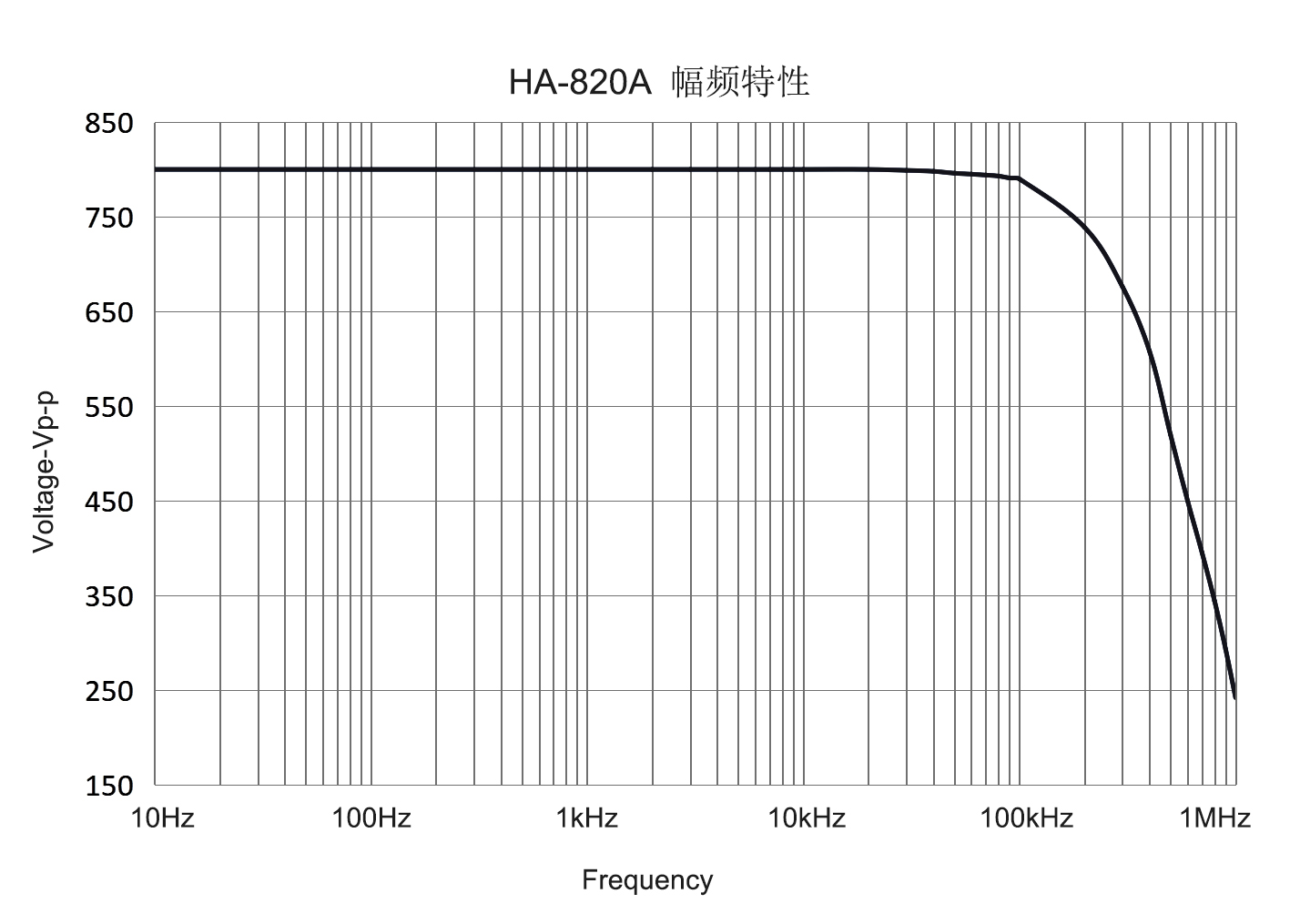

频宽

DC-400kHz(-3dB)

爬升速率 (Typ.)

500V/μs

输出阻抗(Protection 开关 OFF)

10Ω

输出保护用电阻(Protection 开关 ON)

5kΩ/40watt

安全使用负载值上限

4kΩ@Range±400V;2.5kΩ@Range±250V

输入波幅(正常/上限)

±5V(Max.±10V)

AMPL波幅放大倍数

100(Max)

OFFSET直流抵补可调范围

±250V/± 400V

Monitor(同步衰减比例)

100：1

保护装置

1.输出专用FUSE

2.Protection SW 保护电阻(开关)

3.OUTPUT输出短路、过载、过流、过压保护

4.INPUT/OUTPUT输入过压保护

5.过热保护

工作温度

0~40℃

工作湿度

0~80%RH

4.8 kg

尺寸

382.9*236.3*148.2 mm

范围

分辨率

精确度

Max值显示

±400V

0.1V

±(1%+2V)

Min值显示

±400V

0.1V

±(1%+2V)

峰峰值显示

0~800.0V

0.1V

±(1%+2V)

偏置电压显示

±400V

0.2V

±(1%+0.4V)

输出电流显示

0~100.0mA

0.1mA

±1%

设置

放大倍数设定

0~100.00

0.05倍

-

输出加偏设定

±400V

0.2V

1%
