P6028A 高压衰减棒(28kV,75MHz)

P6028A(75MHz,X1000 ,DC 28kV, AC 20kV) 超高灵敏度,500MΩ高输入阻抗,衰减1000倍,适合测量LCD背光板,整流器等高压包的高压电路,带精美工具箱,收纳、携带更方便。
品牌 PINTECH品致
型号 P6028A
产品参数尺寸图频率图配件明细

型号

P6028A

衰减倍数

1000:1

输入阻抗

500MΩ

输入电容

1.7pF

Max.DC+AC peak

28kV CAT II

Max.AC RMS

20kV CAT II

脉冲电压

<20kVp-p

Max.Loading Current

56μA

带宽

DC-75MHz

上升时间

5.3nS

噪音

>60dB at 1kHz

>50dB at 1MHz

直流电压精确度

3%

交流电压精确度

3% at 1kHz

工作温度

-10~55℃

工作湿度

≤85%RH

尺寸

80*80*320 mm

重量

460g

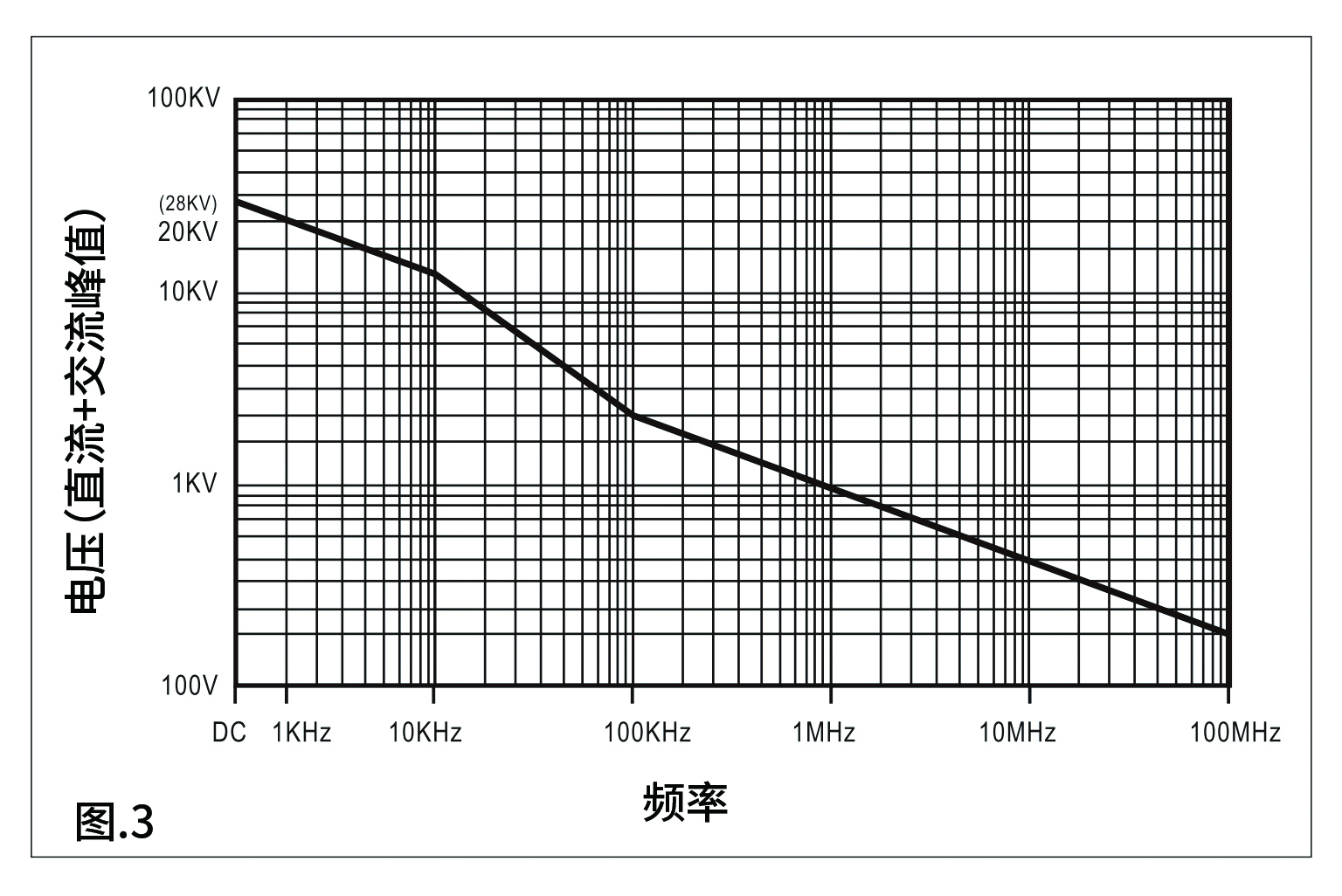

28kV:1kHz /14kV:10kHz /3kV:100kHz /200V:100MHz
